1 Microfarad kondensatorguide: CBB60-spesifikasjoner, bruksområder og erstatningstips

Hva er en 1 Microfarad-kondensator og hvorfor betyr det noe

A 1 mikrofarad (1 µF) kondensator lagrer en milliondel av en farad elektrisk ladning. Det høres kanskje trivielt lite ut, men i praksis representerer det en av de mest allsidige kapasitansverdiene innen elektronikk - nyttig på tvers av tidskretser, signalkobling, lydfiltrering, frakobling av strømforsyning og motorfaseskift-applikasjoner. Når noen refererer til en "1 µF cap", peker de vanligvis på en komponent som håndterer lav- til middels frekvensoppgaver med presisjon og minimalt energitap.

For å sette skalaen i sammenheng: en farad er en enorm mengde kapasitans nesten aldri sett i diskrete komponenter. En mikrofarad tilsvarer 10⁻⁶ farad, og sitter komfortabelt mellom keramiske hetter fra picofarad-serien som brukes til RF-filtrering og de hundrevis av mikrofarad elektrolytiske kondensatorene som brukes til utjevning av bulkkraft. Den mellomtingen er akkurat der 1 µF skinner – i stand til å samhandle meningsfullt med lavfrekvente AC-signaler og kompakt nok til å vises i alt fra smarttelefonkretser til vaskemaskinmotorkort.

Den CBB60 kondensator familie, bygget rundt teknologi for metallisert polypropylenfilm, vises ofte i området 1 µF til 100 µF. A 1 µF CBB60 kondensator brukes vanligvis i lette motor-hjelpeviklinger, viftekontrollkort og pumpekretser med lav effekt der en stabil filmkondensator med lang levetid utkonkurrerer billigere alternativer. Å forstå hvordan 1 mikrofarad-verdien oppfører seg i disse sammenhengene er grunnlaget for å velge, teste og erstatte disse komponentene riktig.

Den Microfarad Unit Explained: Scale, Conversion, and Practical Reference

Den farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Mikrofarad (µF eller uF) : 1 × 10⁻⁶ F — brukes i motorkondensatorer, lydkoblinger og strømforsyningsfiltrering
• Nanofarad (nF) : 1 × 10⁻⁹ F — brukt i tidskretser og høyfrekvensfiltre; 1 µF = 1000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — brukt i RF, antennekretser og krystalloscillatorer; 1 µF = 1 000 000 pF

En 1 µF kondensator merket "105" på kroppen (vanlig for keramiske flerlagstyper) bruker kodenotasjon: de to første sifrene gir mantissen (10), og det tredje sifferet gir eksponenten på 10 i picofarads (5 = 10⁵ pF = 100 000 pF = 0.). En del merket "1µF" direkte, eller som har en "1.0" ved siden av µF-symbolet, er entydig. Les alltid enhetsmarkøren nøye – å forveksle µF med nF på en motorkondensator kan resultere i en komponent med 1000 ganger for liten kapasitans, noe som kan føre til at motoren ikke starter helt.

For motorapplikasjoner går kapasitansverdier vanligvis mellom 1 µF og 100 µF avhengig av motorstørrelse. En takvifte kan kreve 1 µF til 5 µF; en liten enfaset pumpemotor kan trenge 4 µF til 16 µF; en vaskemaskintrommelmotor i full størrelse bruker vanligvis 8 µF til 25 µF. Verdien på 1 µF tilsvarer derfor det minste praktiske motorkondensatorområdet - hjelpevifter, små vannpumper og induksjonsmotorer med lett belastning

Hvordan CBB60-kondensatoren fungerer og hvor 1 µF passer inn

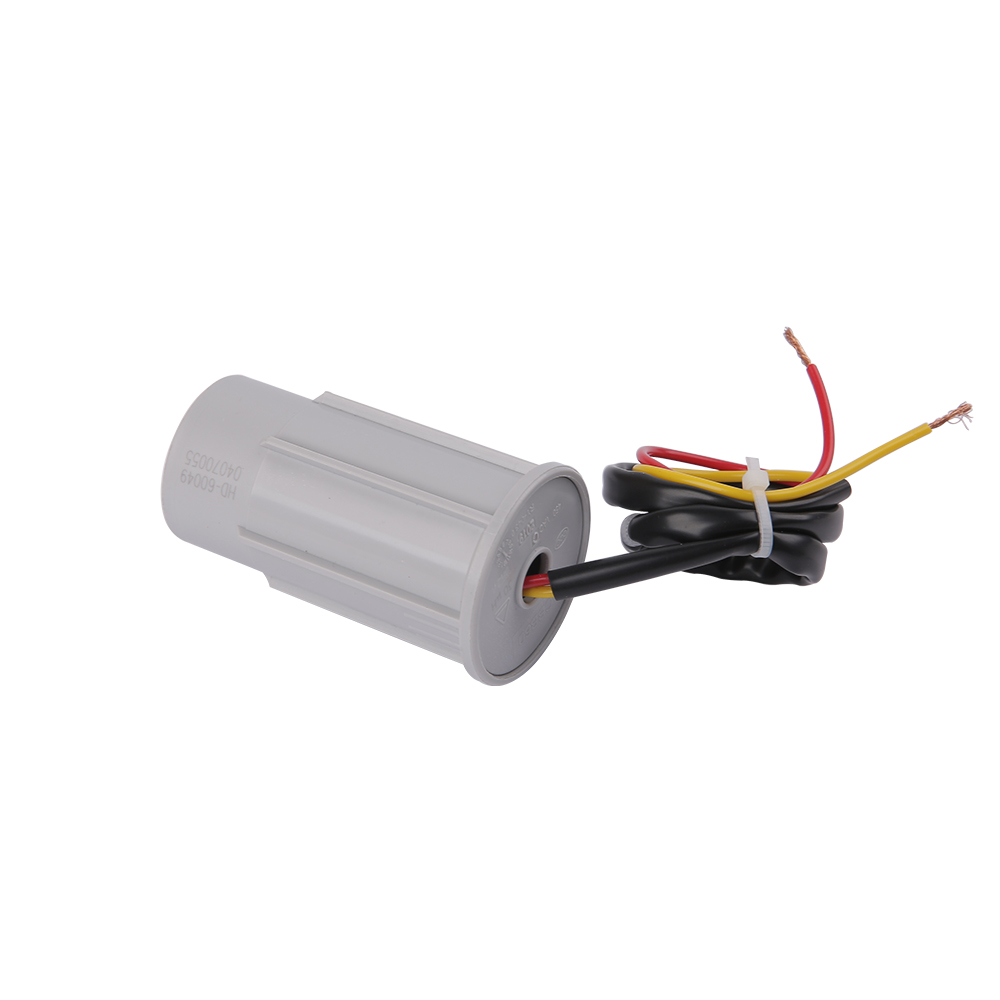

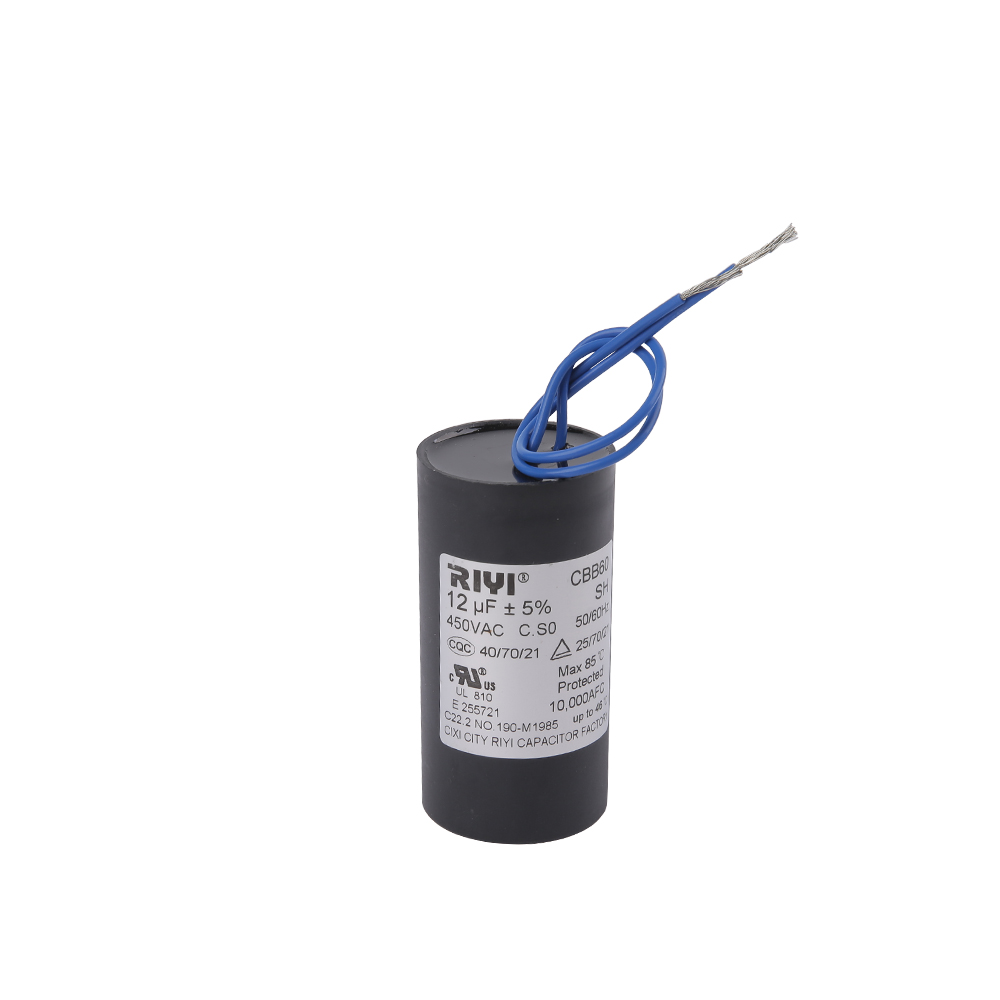

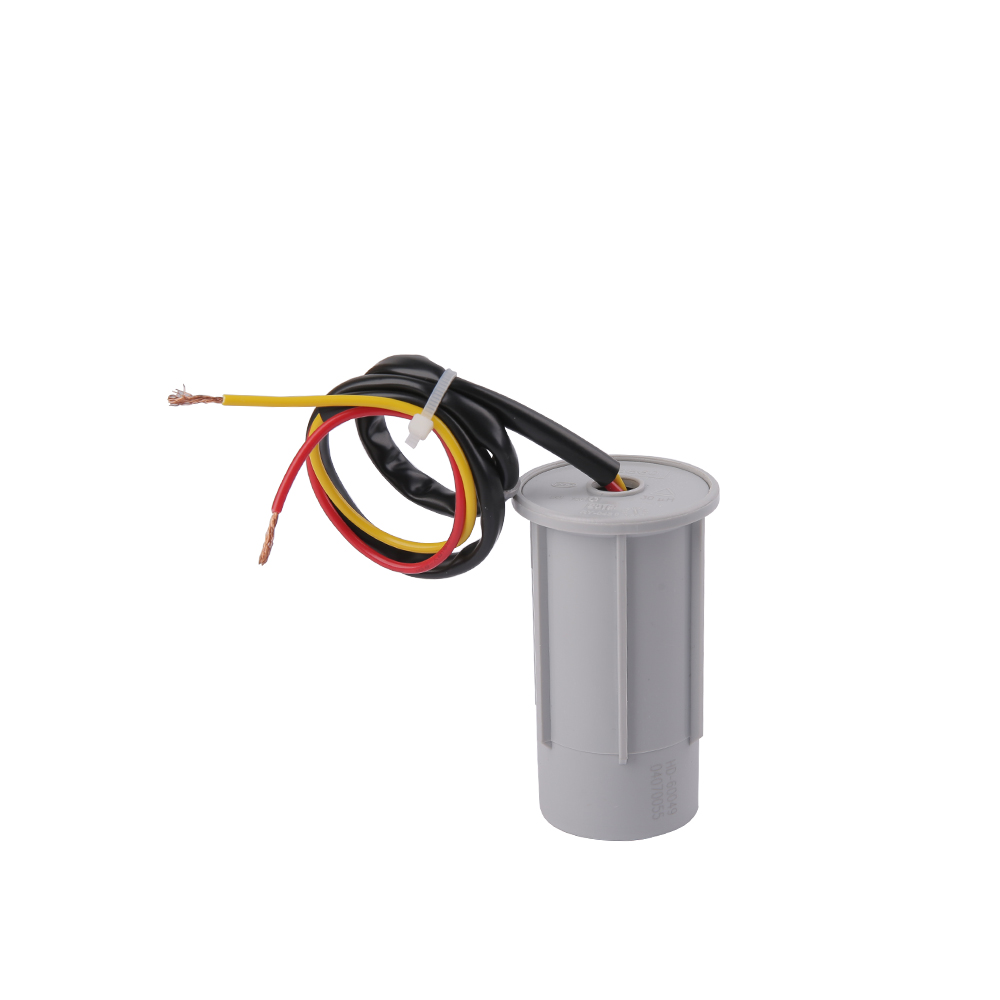

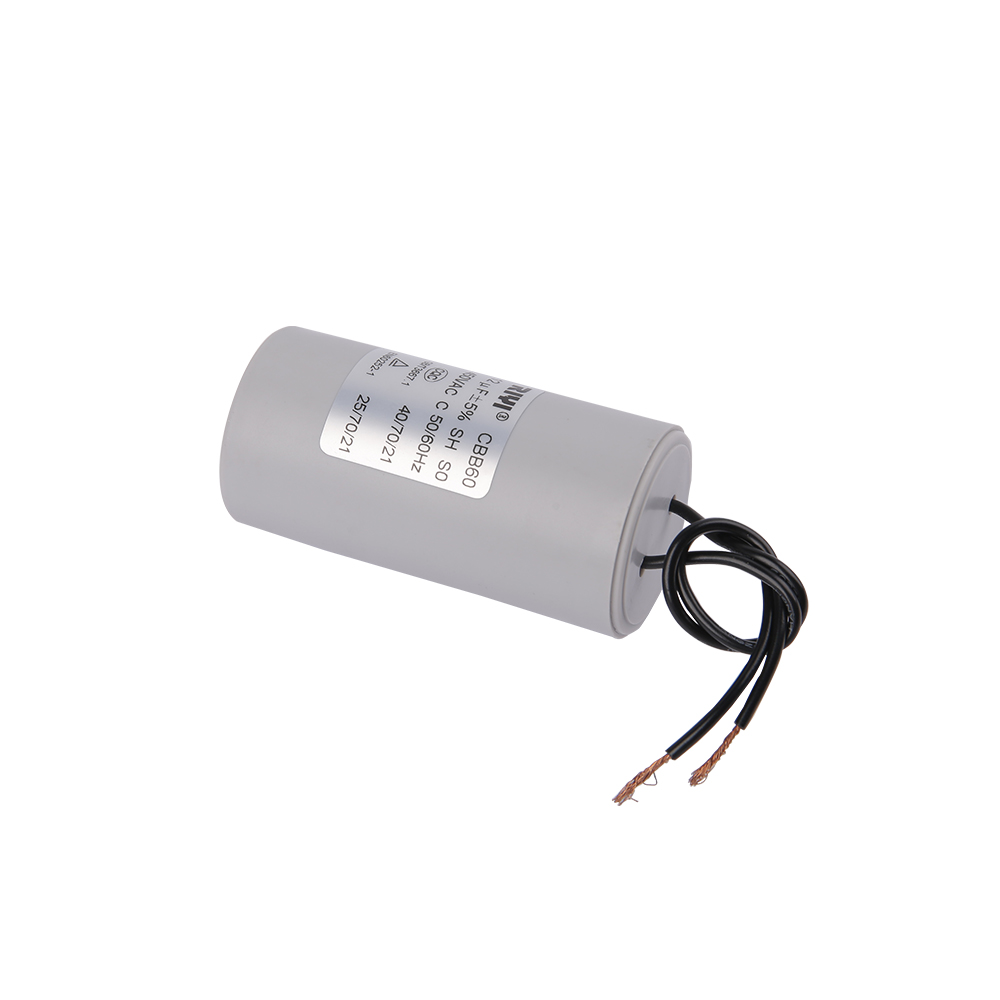

Den CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

Den core function of a CBB60 capacitor in a single-phase motor is faseforskyvning . En enfaset vekselstrømforsyning kan ikke alene generere et roterende magnetfelt - den produserer bare et oscillerende. Ved å koble en kondensator i serie med hjelpe-(start-)viklingen, forskyves strømmen gjennom den viklingen omtrent 90 grader i forhold til hovedviklingsstrømmen. Denne faseforskjellen skaper en tofasetilnærming som er tilstrekkelig til å generere et roterende magnetfelt og produsere startmoment.

Ved 1 µF gir en CBB60-kondensator et relativt beskjedent faseforskyvningsbidrag, egnet for motorer med lavt startmomentkrav og små hjelpeviklinger. Reaktansen (Xc) ved 50 Hz kan beregnes som:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3.183 ohm

Ved 60 Hz faller det til omtrent 2653 ohm. Denne høye impedansen betyr at en 1 µF kondensator bare lar en liten reaktiv strøm flyte – egnet for små motorer der hjelpeviklingsmotstanden og induktansen i seg selv er høy. Sammenkobling av en 1 µF CBB60-kondensator med en motor som krever 10 µF vil resultere i sterkt redusert startmoment, mulig brumming, overoppheting av hjelpeviklingen og til slutt motorfeil.

Selvhelbredende egenskaper til metallisert film

En av de avgjørende fordelene med CBB60-konstruksjonen er selvhelbredende. Når en mikroskopisk defekt eller lokal dielektrisk sammenbrudd oppstår, fordamper den tynne aluminium- eller sinkmetalliseringen rundt feilen nesten umiddelbart på grunn av energien som frigjøres. Dette isolerer defekten og gjenoppretter dielektrikumet, og forhindrer katastrofale kortslutninger. En enkelt selvhelbredende hendelse forårsaker en ubetydelig reduksjon i kapasitans - ofte mindre enn 0,01 % - noe som betyr at kondensatoren fortsetter å fungere pålitelig selv etter en rekke mindre feilhendelser i løpet av levetiden.

Denne selvhelbredende egenskapen er en grunn til at CBB60-kondensatorer foretrekkes fremfor elektrolytiske typer papir eller aluminium for kontinuerlig motordrift. En typisk høykvalitets CBB60-kondensator er vurdert for 60 000 timer eller mer med kontinuerlig drift ved nominell temperatur, sammenlignet med 2000–5000 timer for typiske elektrolytiske kondensatorer av aluminium under lignende forhold.

Nøkkelspesifikasjoner å sjekke når du velger en 1 Microfarad CBB60-kondensator

Å velge riktig 1 µF kondensator for en motorapplikasjon går utover å matche kapasitansnummeret. Flere gjensidig avhengige spesifikasjoner bestemmer om komponenten vil fungere trygt og vare sin nominelle levetid.

Spenningsklassifisering: Trygg å gå høyere, aldri lavere

Et vanlig spørsmål ved utskifting av en 1 µF CBB60-kondensator er om en enhet med høyere spenning kan erstatte originalen. Svaret er ja - å erstatte en 250 VAC-enhet med en 450 VAC-enhet er helt akseptabelt og gir faktisk en større sikkerhetsmargin. Spenningen representerer den maksimale spenningen dielektrisket tåler kontinuerlig uten sammenbrudd. Å bruke en 450 VAC-kondensator på en 230 V-krets betyr ganske enkelt at dielektrikumet fungerer godt under spenningsgrensen, noe som ofte forlenger levetiden. Bytt aldri ut en lavere spenningsklassifisering: en 250 VAC-kondensator på en 370 V-krets vil sannsynligvis svikte raskt og kan gjøre det katastrofalt.

Kapasitanstoleranse og motorytelse

Motordesignere spesifiserer kapasitansverdier med toleranser, vanligvis ±5 % eller ±10 %, fordi kondensatoren samhandler med motorens viklingsimpedans for å skape faseforskyvningen. En 1 µF kondensator med ±10 % toleranse kan måle alt fra 0,9 µF til 1,1 µF. For de fleste små vifte- eller pumpemotorer er dette området akseptabelt. For presisjonsmotorkontrollapplikasjoner – frekvensomformere, HVAC-scrollkompressorer eller medisinsk utstyr – er det imidlertid garantert strammere toleranse (±5 % eller til og med ±2 %) for å opprettholde konsistent dreiemoment og effektivitet over hele driftstemperaturområdet.

CBB60 kondensator vs. andre motorkondensatortyper

Den CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 vs. CBB61

Både CBB60 og CBB61 bruker dielektrisk metallisert polypropylenfilm og er underlagt IEC 60252-1. Den eneste strukturelle forskjellen er formfaktor: CBB60 er sylindrisk, CBB61 er rektangulær (boksformet). Elektrisk kan en CBB61 1 µF 250 VAC-enhet byttes ut med en CBB60 1 µF 250 VAC-enhet, forutsatt at sikkerhetsklassen, klimakategorien og terminalkonfigurasjonen stemmer overens. Den praktiske vurderingen er mekanisk passform - om monteringsbraketten i apparatet har plass til en sylinder eller en flat boks.

CBB60 vs. CBB65

Den CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 vs. CD60 elektrolytisk startkondensator

Den CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Applikasjoner der en 1 Microfarad kondensator er det riktige valget

Den 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Små enfasede motor-hjelpeviklingskretser

Takvifter, avtrekksvifter, små bordvifter og sentrifugalpumper med lav effekt er de vanligste hjemmene for en 1 µF kondensator i motordrift. Disse motorene har små hjelpeviklinger med relativt høy impedans, noe som betyr at en stor kondensator vil forårsake overstrøm i hjelpekretsen. En 1 µF-enhet gir akkurat den reaktive strømstyrken for å skape effektiv faseskift uten å belaste viklingsisolasjonen. Noen flerhastighets viftemotorer bruker kondensatornettverk - for eksempel en 1 µF og en 2 µF kondensator byttet i forskjellige kombinasjoner - for å oppnå tre distinkte hastighetsinnstillinger.

Timing og oscillatorkretser

I den klassiske 555 timer IC-kretsen er tidskonstanten satt av formelen t = 1,1 × R × C. Med en 1 µF kondensator og en 100 kΩ motstand, er utgangspulsbredden omtrent 0,11 sekunder - et vanlig nødvendig intervall i industrielle timere, reléforsinkelseskretser og sekvensielle kontrollsystemer. Ved å endre fra en 1 µF til en 10 µF kondensator i samme krets multipliseres denne forsinkelsen ti ganger til 1,1 sekunder. Dette gjør 1 µF til et naturlig "enhetstrinn" for tidskretsdesign, og tilbyr en intuitiv skala for beregning.

Lydsignalkobling og filtrering

I lydelektronikk skaper en 1 µF kondensator i en koplingsrolle et høypassfilter. Sammen med en belastning på 10 kΩ, er -3 dB grensefrekvensen omtrent 16 Hz — helt nederst i det hørbare området. Dette gjør 1 µF koblingskondensatorer vanlige i lydforsterkerdesign der målet er å passere alle hørbare frekvenser mens de blokkerer enhver DC-offset som ville forskjøvet driftspunktet for påfølgende trinn. Filmkondensatorer - inkludert polypropylenfilmen som brukes i CBB60-konstruksjon - er ofte foretrukket for lydkobling på grunn av deres lave forvrengning sammenlignet med elektrolytiske typer.

Frakobling av strømforsyning

I design med blandet signal og analog strømforsyning, undertrykker en 1 µF avkoblingskondensator plassert nær en ICs strømpinne mellomfrekvensstøy i området 100 kHz til flere MHz som en større bulkelektrolytisk ikke kan håndtere raskt nok. Det er vanlig praksis å pare en 100 µF elektrolytisk (bulk) med en 1 µF keramikk- eller filmkondensator (midtfrekvens) og en 100 nF keramikk (høyfrekvent) ved hver tilførselsskinne, som dekker tre tiår med frekvens med tre komponenter.

Variabel hastighet vifte og motorkontrollkort

Elektroniske hastighetskontrollere for takvifter og motorer for små apparater inkluderer ofte en 1 µF polypropylenfilmkondensator i snubberkretsene. Disse snubberne undertrykker spenningstopper som genereres når induktive motorviklinger byttes av TRIAC eller transistorenheter. Uten snubberkondensatoren kan disse toppene overstige flere hundre volt på mikrosekunder, og ødelegge svitsjeenheten. En 1 µF kondensator paret med en seriemotstand (ofte 10–100 Ω) er en standard snubberkonfigurasjon for motorer i 50–500 W effektområde.

Hvordan teste en 1 Microfarad kondensator med et multimeter

Det er enkelt å verifisere at en 1 µF kondensator fungerer som den skal før eller etter installasjonen med et moderne digitalt multimeter som inkluderer en funksjon for kapasitansmåling. Prosessen tar mindre enn fem minutter og kan bekrefte om en mistenkt defekt komponent faktisk er defekt - eller om feilen ligger et annet sted i kretsen.

1. Koble fra strømmen: Test aldri en kondensator mens kretsen er tilkoblet. For kondensatorer i motorkretser, vent også 30 sekunder etter at strømmen er fjernet før du berører terminalene - gjenværende ladning kan vedvare.
2. Lade ut kondensatoren: For en 1 µF kondensator er en 10 kΩ motstand koblet over terminalene i 2–3 sekunder tilstrekkelig til å bringe restspenningen til et sikkert nivå. Større kondensatorer krever lengre utladingstid.
3. Still inn multimeteret: Bytt til målemodus for kapasitans (CAP eller µF). Noen målere krever å velge en rekkevidde; velg det laveste området som kan vise 1 µF, vanligvis 2 µF eller 10 µF.
4. Koble til og mål: Berør målerprobene til kondensatorterminalene. For ikke-polariserte filmkondensatorer som CBB60-typer spiller polariteten ingen rolle. For elektrolytiske kondensatorer, match rød til positiv og svart til negativ.
5. Tolk lesningen: En sunn 1 µF kondensator bør lese mellom 0,9 µF og 1,1 µF (innenfor ±10 % toleranse). En avlesning mer enn 10 % under den nominelle verdien indikerer forringelse. En lesning på 0 eller "OL" (åpen krets) betyr at dielektrikumet har brutt sammen og delen må skiftes ut.

Hvis multimeteret ditt ikke har en kapasitansfunksjon, er en alternativ metode ladetidstesten: lad kondensatoren gjennom en kjent motstand fra en DC-forsyning og mål tiden for å nå 63,2 % av forsyningsspenningen (en tidskonstant, τ = RC). For en 1 µF kondensator og en 10 kΩ motstand, τ = 0,01 sekunder . Denne metoden krever et oscilloskop eller hurtigvoltmeter og er generelt forbeholdt teknikere med mer avansert utstyr.

Signerer at en 1 µF CBB60-kondensator har sviktet

Kondensatorfeil i motorkretser skjer sjelden øyeblikkelig. Oftere driver kapasitansen gradvis nedover etter hvert som dielektrikumet eldes - en prosess akselerert av varme, spenningstopper og høy luftfuktighet. Å gjenkjenne de tidlige symptomene på kondensatornedbrytning kan redde en motor fra permanent viklingsskade.

• Motoren brummer, men vil ikke starte — det vanligste symptomet på en fullstendig mislykket driftskondensator. Motoren får strøm og hovedviklingen energiserer, men uten den faseforskyvede strømmen fra hjelpeviklingen dannes det ikke noe roterende magnetfelt og rotoren står stille.
• Redusert motorhastighet — en delvis degradert kondensator kan tillate motoren å starte og gå, men med redusert dreiemoment og lavere hastighet. En vifte som går merkbart tregere enn normalt har ofte en kondensator på 70–80 % av nominell verdi.
• Overdreven motorvarme — når kondensatorens kapasitans faller, blir hjelpeviklingsstrømmen ubalansert i forhold til hovedviklingen, noe som forårsaker høyere strøm enn normalt i både viklinger og forhøyet motortemperatur.
• Utløste brytere under oppstart av motor — en forringet kondensator får motoren til å trekke mye høyere innkoblingsstrøm ved oppstart, noen ganger nok til å utløse strømbryteren som beskytter kretsen.
• Synlig fysisk skade — utbuling av kondensatorhuset, sprekker i harpiksendeforseglingen eller brun misfarging er alle tegn på termisk overbelastning. Enhver kondensator som viser fysisk skade bør skiftes ut uavhengig av dens målte kapasitansverdi.

Når du er i tvil, er utskifting rimelig i forhold til kostnadene for en brent motor. En kvalitetskondensator på 1 µF CBB60 koster vanligvis mindre enn $5. En erstatningsmotor eller et serviceoppkall for å diagnostisere en motorfeil forårsaket av forsømmelse av en defekt kondensator koster betydelig mer.

Trinn-for-trinn-veiledning for å bytte ut en 1 µF CBB60-kondensator

Å bytte ut en driftskondensator i en liten motor eller vifte er en enkel reparasjon som de fleste teknisk tilbøyelige huseiere eller vedlikeholdsteknikere kan utføre trygt. Den kritiske sikkerhetsregelen er enkel: koble alltid fra strømmen og kontroller at den er av før du berører noen komponent .

1. Koble apparatet fra strømkilden. For fastkoblet utstyr, slå av kretsbryteren og verifiser med en berøringsfri spenningstester.
2. Fotografer den originale kondensatoren og dens ledningsforbindelser før du fjerner noe. Dette gir en referanse for å koble til erstatningen på riktig måte.
3. Lade ut kondensatoren ved hjelp av en motstand over terminalene. Selv om en 1 µF kondensator bare lagrer en liten mengde energi, er dette trinnet god praksis før håndtering.
4. Legg merke til de nøyaktige spesifikasjonene som er trykt på kondensatorhuset: kapasitans (µF), spenningsklassifisering (VAC), frekvens (Hz) og eventuelle tilleggskoder (SH, P2, klimakategori). Disse bestemmer reservedelen.
5. Skaff en erstatning med samme kapasitans, samme eller høyere spenningsklassifisering, samme eller bredere temperaturklassifisering og samme terminalkonfigurasjon (hurtigkobling med spader, ledninger eller skrueterminaler).
6. Koble til erstatningen med bildet som referanse. For standard CBB60-kondensatorer med to terminaler er polaritet ikke relevant - begge terminalene kan kobles til begge ledningene.
7. Fest kondensatoren i monteringsbraketten eller klemmen. CBB60 sylindriske kondensatorer monteres vanligvis med en metall- eller plastrem rundt kroppen.
8. Gjenopprett strømmen og test motoren for korrekt oppstart og kjøreoppførsel. Hvis motoren fortsatt brummer eller ikke starter, kontroller sentrifugalbryteren, termisk overbelastning eller motorviklinger før du antar en ny kondensatorfeil.

Lagring, håndtering og internasjonale standarder for CBB60-kondensatorer

Kondensatorer er generelt robuste komponenter, men feil lagring kan forringe ytelsen før de noen gang installeres. Filmkondensatorer som CBB60-serien er mindre følsomme for lagringsforhold enn elektrolytiske typer aluminium, men noen få forholdsregler forlenger holdbarheten betraktelig.

• Oppbevares i et kjølig, tørt miljø med temperaturer mellom 5 °C og 40 °C og relativ luftfuktighet under 75 %. Høy luftfuktighet over lengre perioder kan trenge gjennom plasthuset og føre til fuktighet i dielektrikumet, noe som reduserer isolasjonsmotstanden.
• Unngå direkte sollys eller UV-eksponering. UV-stråling bryter ned polypropylen over tid, noe som kan påvirke filmens elektriske egenskaper.
• Holdes unna etsende kjemikalier, løsemidler og saltspraymiljøer. De metalliske terminalpinnene og endestykkene kan korrodere, noe som øker kontaktmotstanden.
• Filmkondensatorer som CBB60-typer krever ikke periodisk reformering (re-energisering) slik aluminiumelektrolytiske kondensatorer gjør, noe som gjør dem mer tilgivende ved langtidslagring. En CBB60 1 µF kondensator som er lagret på riktig måte i fem år, skal fungere identisk med en ny.

Internasjonale standarder og sertifiseringer

Kvalitets-CBB60-kondensatorer beregnet for bruk i forbrukerapparater, HVAC-utstyr og industrimotorer er produsert og testet mot etablerte internasjonale standarder. Innkjøp fra sertifiserte kilder sikrer at komponenten fungerer som merket og inkluderer nødvendig sikkerhetsbeskyttelse.

• IEC 60252-1 : Den primære internasjonale standarden for AC-motorkondensatorer. Definerer testmetoder for kapasitans, tan delta, isolasjonsmotstand, spenningsutholdenhet og temperaturytelse.
• GB/T 3667 : Den kinesiske nasjonale standarden som tilsvarer IEC 60252-1, som fungerer som direkte designreferanse for kondensatorer i CBB-serien.
• UL 810 : Den nordamerikanske standarden for kondensatorer, som kreves for produkter som selges i USA. UL-listede CBB60-kondensatorer bærer UL-merket og cUL-betegnelsen for Canada.
• VDE : Sertifisering fra den tyske elektroingeniørforeningen kreves for produkter på det europeiske markedet. En VDE-merket kondensator har bestått strenge uavhengige tester.
• RoHS-samsvar : Sikrer at kondensatoren er fri for farlige stoffer, inkludert bly, kvikksølv, kadmium og visse bromerte flammehemmere – nødvendig for produkter som selges innenfor EU.

Når du kjøper en 1 µF CBB60-kondensator for kommersiell eller industriell bruk, må du alltid be om relevante sertifiseringer fra leverandøren. Forfalskede eller substandard kondensatorer som feilaktig hevder klassifiseringer er et dokumentert problem i markedet – en kondensator merket 1 µF / 450 VAC som faktisk er klassifisert for bare 250 VAC vil svikte under normale driftsforhold, og potensielt forårsake motorskade eller til og med brann i lukkede hus.
