104J kondensatorverdi forklart: CBB60 kondensatorguide

Hva betyr 104J på en kondensator

104J trykt på en kondensatorkropp betyr at komponenten har en kapasitans på 100 000 picofarad, som tilsvarer 0,1 mikrofarad, med en toleranse på pluss eller minus 5 prosent. De to første sifrene, 10, er de signifikante tallene, det tredje sifferet, 4, forteller deg hvor mange nuller du skal legge til etter de to tallene når resultatet er uttrykt i picofarads, og bokstaven J er toleransekoden som følger den numeriske delen. Dette tresifrede pluss-bokstav-markeringssystemet eksisterer fordi små keramiske platekondensatorer, monolittiske flerlagskondensatorer og mange filmkondensatorer har kropper for små til å skrive ut en full desimalverdi med et enhetssymbol i lesbar tekst, så produsentene tok i bruk en kompakt stenografi i stedet.

Når mønsteret er forstått, blir lesing av lignende markeringer rutine i stedet for forvirrende. En 103J kondensator er 10 000 pF eller 0,01 mikrofarad, en 224J kondensator er 220 000 pF eller 0,22 mikrofarad, og en 474J kondensator er 470 000 pF eller 0,47 mikrofarad. Toleransebokstaven endrer det garanterte nøyaktighetsområdet rundt det nominelle tallet i stedet for selve den nominelle verdien, så en 104K og en 104J måler begge nær 0,1 mikrofarad på en fersk, uskadet del, men K-versjonen tillater en bredere pluss eller minus 10 prosent spredning mens J-versjonen holdes til et tettere 5 prosents pluss eller minusbånd.

Denne kodevanen er ikke unik for én fabrikk eller ett land. Den sporer tilbake til en delt bransjekonvensjon som spredte seg fordi den lot produsenter stemple en verdi på en komponent ved å bruke bare fire tegn, uavhengig av om den komponenten havnet i en TV, et vaskemaskinkontrollkort, en strømforsyning eller en industriell sensor. Alle som jobber med elektronikk på regelmessig basis, memorerer til slutt en håndfull vanlige tresifrede koder ganske enkelt gjennom gjentatt eksponering, på samme måte som noen som jobber med rørarmaturdeler husker vanlige rørdiametre uten å måtte slå opp hver enkelt.

Dekoding av tresifret og bokstavsystem i sin helhet

Kodekonvensjonen for kondensatorer i 104J-stil følger den samme logikken som brukes på de fleste plate-, keramikk- og småfilmkondensatorer som selges globalt. Produsenter stoler på denne stenografien fordi det å stemple fem eller seks tegn på en komponent på størrelse med et riskorn er langt enklere enn å skrive ut en full desimalverdi med et enhetssymbol, og fordi et standardisert system betyr at en tekniker som er opplært på deler av ett merke kan lese deler av et annet merke uten å lære noe på nytt.

Vanlige tresifrede kondensatorkoder og deres ekvivalente verdier
Trykt kode	Verdi i pF	Verdi i µF	Typisk bruk
101J	100 pF	0,0001 µF	Høyfrekvent bypass, RF-innstilling
102J	1000 pF	0,001 µF	Støyfiltrering, RF-kobling
103J	10 000 pF	0,01 µF	Frakobling i logiske kretser
104J	100 000 pF	0,1 µF	Generell bypass, strømforsyningsutjevning
154J	150 000 pF	0,15 µF	Snubbernettverk, EMI-undertrykkelse
224J	220 000 pF	0,22 µF	Motorstarthjelp, tidskretser
334J	330 000 pF	0,33 µF	Lydfiltrering, kraftledningskobling
474J	470 000 pF	0,47 µF	Lydkobling, snubbernettverk
105J	1 000 000 pF	1 µF	Strømforsyning bulk filtrering

Toleransebokstaver følger en egen standard fra den numeriske verdien, og dette er et punkt som snubler opp folk som er nye til å lese disse merkingene. J betyr pluss eller minus 5 prosent, K betyr pluss eller minus 10 prosent, M betyr pluss eller minus 20 prosent, F betyr pluss eller minus 1 prosent, og G betyr pluss eller minus 2 prosent. I en krets der tidsnøyaktighet eller filtergrensefrekvens er viktig, holder en strammere toleranse som J eller F atferd forutsigbar over en produksjonsbatch, mens en løsere toleranse som M er akseptabel for grunnleggende bypass- eller støydempende roller der den nøyaktige verdien bare trenger å falle innenfor et bredt område i stedet for å treffe et presist mål.

Hvorfor det tredje sifferet er en multiplikator og ikke bare en annen figur

Et vanlig forvirringspunkt er å behandle alle tre sifrene som om de var signifikante tall, noe som fører til feil lesing. Den riktige tilnærmingen er å behandle bare de to første sifrene som basisnummeret, og deretter bruke det tredje sifferet rent som en potens-av-ti-multiplikator brukt på picofarads. For 104 er grunntallet 10 og multiplikatoren er 10 i fjerde potens, noe som gir 10 multiplisert med 10 000, som tilsvarer 100 000 picofarads. Å bruke den samme logikken på 475 gir en base på 47 og en multiplikator på 10 til den femte potensen, og produserer 4 700 000 picofarads, eller 4,7 mikrofarads, en verdi som noen ganger sees på større filmkondensatorer som brukes i kraftelektronikk.

Spenningsklassifiseringer trykt ved siden av koden

Mange kondensatorer som bærer en 104J-stilkode har også en separat spenningsvurdering trykt i nærheten, vanligvis 50V, 100V, 250V, 400V eller 630V for filmtyper. Dette spenningstallet er den maksimale arbeidsspenningen dielektrikumet kan tåle kontinuerlig uten å bryte sammen, og det er helt uavhengig av selve kapasitansverdien. En 104J-kondensator som er klassifisert for 50V og en 104J-kondensator for 400V lagrer den identiske 0,1 mikrofarad-ladingen ved en gitt spenning, men 400V-versjonen bruker et tykkere eller annet dielektrisk materiale for å overleve høyere kontinuerlig stress, som er grunnen til at det er fysisk større og generelt koster mer å produsere.

Hvordan CBB60 kondensatorer Forhold til dette verdisystemet

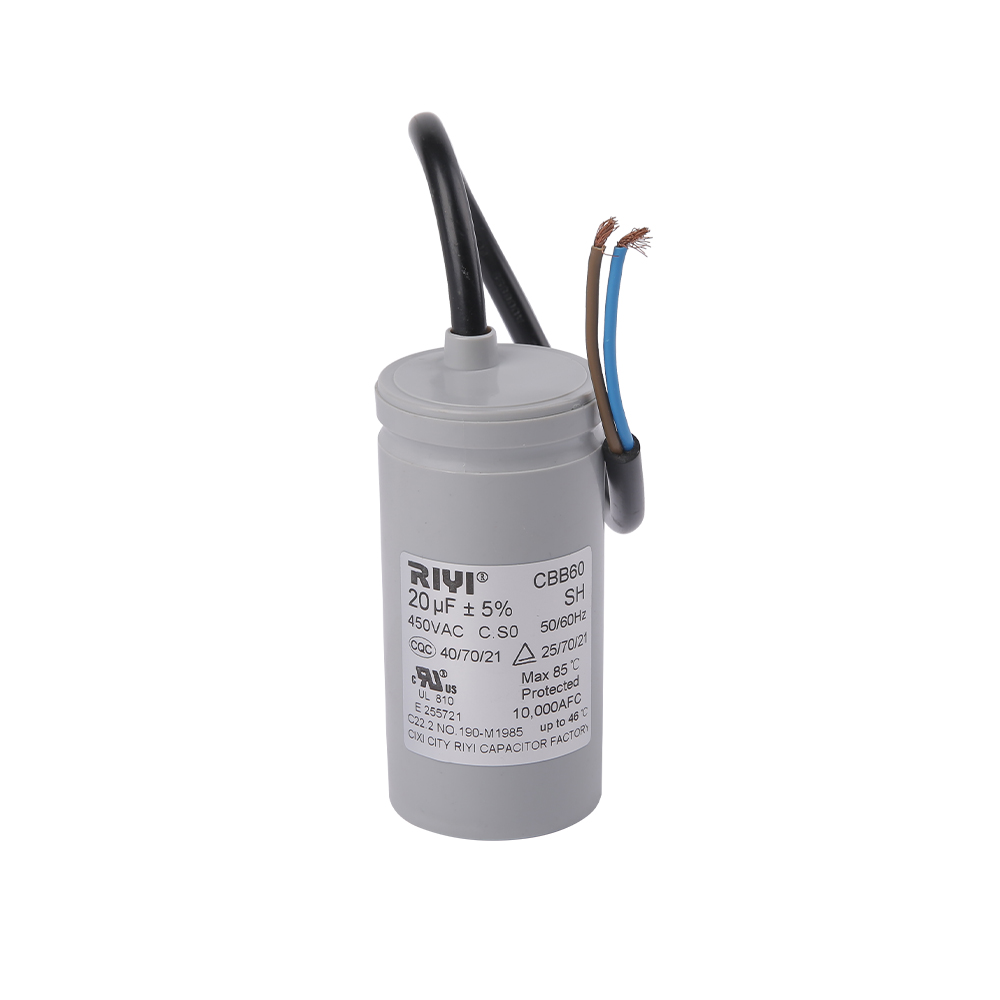

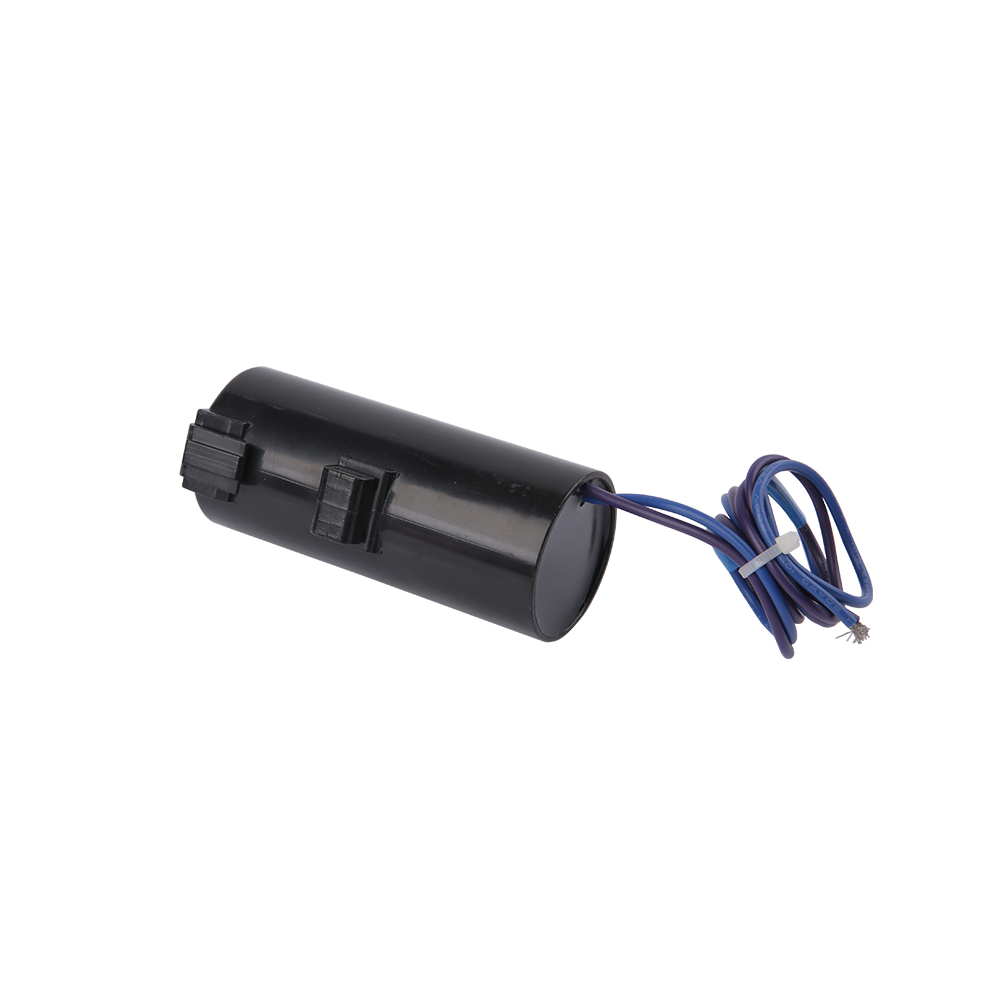

A CBB60 kondensator er en metallisert polypropylen film kondensator bygget spesielt for å kjøre AC induksjonsmotorer , oftest enfasemotorer som finnes i vannpumper, vifter, kompressorer og annet roterende utstyr. I motsetning til en liten keramisk plate merket 104J, er en CBB60-kondensator en større sylindrisk eller oval komponent vurdert for kontinuerlig vekselspenning, typisk 250V eller 450V, og den er merket direkte i mikrofarader i stedet for den tresifrede pF-koden, fordi det er nok overflateareal på kassen med informasjon om spenning, rangering og frekvens til å skrive ut den fulle verdien.

Selv om CBB60-enheter hopper over stenografikodingen, er den underliggende kapasitansmatematikken identisk med de små kodede delene. En CBB60-kondensator vurdert til 25 mikrofarad lagrer samme type ladningsforhold som en 0,1 mikrofarad keramisk kondensator, bare i en skala som er omtrent 250 ganger større, og bygget med et dielektrikum og konstruksjon som er egnet for vedvarende AC-rippelstrøm i stedet for korte DC-filtreringspulser. Alle som sammenligner en liten signalkondensator kodet 104J med en CBB60-motorkondensator, sammenligner virkelig to forskjellige jobber: signalkondisjonering på mikrofarad-fraksjonsnivå versus motorfaseskift ved titalls mikrofarader.

Typiske CBB60-kapasitansverdier som finnes på motorens navneskilt og pumpehåndbøker varierer fra 1,5 µF og opp til 50 µF, med vanlige lagerverdier på 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, µF, µF, µF, µF, 25 µF, µF 40 µF og 45 µF. Å velge riktig CBB60-verdi for en motor er ikke valgfritt gjetning; kondensatorverdien velges av motorprodusenten basert på viklingsdesign, og ved å bytte inn en feilaktig verdi endres startmoment, kjørestrøm og varmeoppbygging i motorviklingene.

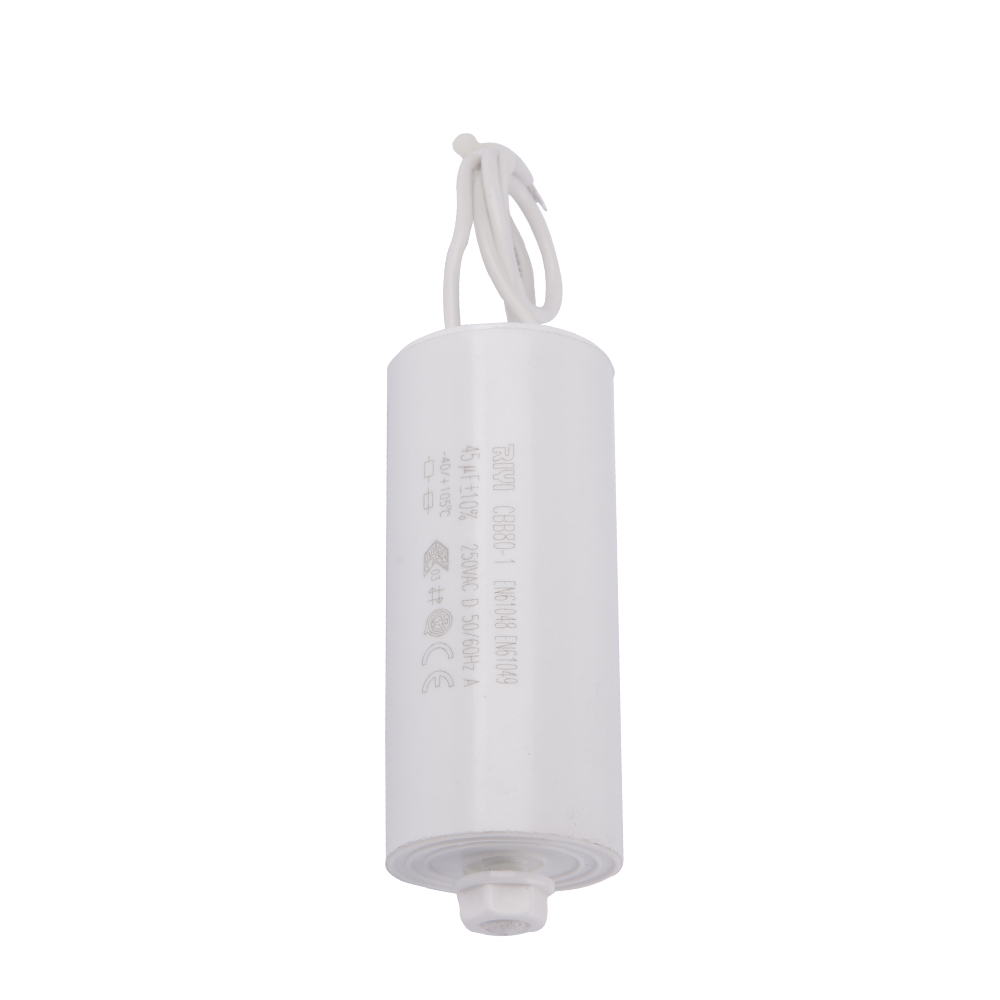

Fysisk konstruksjon av en CBB60-kondensator

Den interne strukturen til en CBB60-kondensator bruker tynn polypropylenfilm med et metallisert aluminium- eller sinklag avsatt direkte på overflaten, viklet inn i en kompakt sylinder i stedet for stablet som flate plater. Denne metalliserte filmkonstruksjonen gir kondensatoren en selvhelbredende egenskap: hvis et lite svakt punkt i dielektrikumet brytes ned under spenningsspenning, fordamper den lokaliserte varmen det tynne metalllaget rett rundt det stedet, og isolerer feilen umiddelbart uten å ta hele kondensatoren ut av drift. Dette er en av grunnene til at metalliserte filmkondensatorer som CBB60 foretrekkes for kontinuerlig AC-motorbruk fremfor andre dielektriske typer som mangler denne selvrensende oppførselen.

Den ytre dekselet er vanligvis et hardt plastskall fylt med en epoksyharpiks eller en lignende pottemasse, som forsegler fuktighet og gir mekanisk stabilitet mot vibrasjonene en kjørende motor produserer. To eller tre terminalører strekker seg fra toppen, dimensjonert for å akseptere standard spadekoblinger, og mange CBB60-enheter inkluderer også en innebygd trykkavlastningsmekanisme i koffertdesignet, slik at hvis internt trykk bygges opp fra en feiltilstand, luftes kassen på en kontrollert måte i stedet for å briste uforutsigbart.

Matching av kondensatorverdi til applikasjon

Å velge mellom en liten kodet kondensator og en driftskondensator i CBB60-stil kommer ned til den elektriske rollen komponenten spiller, ikke personlig preferanse. Listen nedenfor setter de to kondensatorfamiliene opp mot situasjonene der hver enkelt er det riktige valget.

Signalnivåfiltrering, frakobling og timing på kretskort krever kodede keramiske eller filmkondensatorer som 104J, siden disse rollene trenger små, stabile verdier i et kompakt fotavtrykk.
Motorfaseforskyvning for enfase AC-motorer krever en CBB60 eller tilsvarende driftskondensator, siden disse rollene trenger en stor kapasitans vurdert for kontinuerlig linjespenning og rippelstrøm.
Enhver kondensator plassert over en AC-linje, selv kortvarig, bør ha en AC-spenningsklassifisering med margin over forsyningsspenningen, og det er grunnen til at CBB60-enheter er vurdert til 250V eller 450V i stedet for de lavere DC-spenningsklassifiseringene som er vanlig på små keramiske deler.
Erstatningskondensatorer bør samsvare med den opprinnelige mikrofarad-verdien innenfor det angitte toleransebåndet, siden erstatning av en underdimensjonert eller overdimensjonert verdi forskyver motorens fasevinkel og kan forkorte motorens levetid.
Miljøer med høy omgivelsesvarme eller kontinuerlige driftssykluser favoriserer CBB60-kondensatorer med høyere temperaturklassifisering, siden vedvarende varme er en av hovedfaktorene som gradvis reduserer filmkondensatorens levetid.

Feltdata samlet inn av motorreparasjonsteknikere og referert til i generell apparatservicelitteratur viser konsekvent at en driftskondensatorverdi som driver mer enn 10 prosent under det nominelle mikrofarad-tallet korrelerer med merkbart redusert startmoment og høyere driftsstrøm på enfase-kompressor- og pumpemotorer, noe som er en grunn til at CBB60-kondensatorer vanligvis er spesifisert med mindre bånd eller mindre bånd, som f.eks. bånd som er akseptable på generelle signalkondensatorer.

Lese et motornavnskilt for riktig verdi

De fleste enfasemotorer som krever en driftskondensator viser den nøyaktige mikrofaradverdien og spenningsverdien direkte på navneskiltet, ofte vist som noe sånt som "Cap 20uF 450V". Når navneskiltet mangler eller er slitt bort, er selve den originale kondensatoren, hvis den fortsatt er lesbar, den nest beste referansen. Hvis ingen av disse er tilgjengelige, er matching mot hestekrefter og spenningsklassifisering til motoren ved hjelp av produsentens kryssreferansediagram standard fallback-tilnærming, siden motorviklingsdesign med en gitt hestekrefter og spenning har en tendens til å gruppere seg rundt et smalt område med passende kapasitansverdier.

Sammenligning av 104J-kondensatorer med CBB60-kondensatorer side om side

Plassering av de to kondensatorfamiliene ved siden av hverandre gjør de praktiske forskjellene enkle å se på et øyeblikk, selv om begge til slutt lagrer elektrisk ladning ved å bruke den samme grunnleggende fysikken.

Viktige forskjeller mellom 104J-kondensatorer og CBB60-kondensatorer
Attributt	104J stil kondensator	CBB60 kondensator
Typisk kapasitans	Brøker av en mikrofarad	1,5 til 50 mikrofarader
Primær plikt	Signalfiltrering, frakobling	Motorfaseskifting, kjøreassistent
Spenningsklassifiseringsstil	DC arbeidsspenning, lav til moderat	Kontinuerlig AC-spenning, 250V eller 450V
Merkemetode	Tresifret plussbokstavkode	Full mikrofarad-verdi trykt på etuiet
Fysisk størrelse	Liten, brettmontert	Større sylindrisk kasse med klemmer
Driftssykluseksponering	Intermitterende, lav krusningsstrøm	Kontinuerlig, vedvarende krusningsstrøm

Skillet betyr mest når noen feilsøker utstyr og finner to ukjente kondensatorer side om side, en liten og kodet, en større og trykt i vanlige mikrofarader. Å gjenkjenne hvilken familie en komponent tilhører, begrenser umiddelbart hvilken rolle den spiller og hva slags reservedel som er passende, i stedet for å anta at begge delene har utskiftbare funksjoner ganske enkelt fordi begge er merket kondensatorer.

Testing og verifisering av kondensatorverdier

Å bekrefte at en kondensator fortsatt samsvarer med den trykte verdien, enten den har en 104J-stilkode eller en CBB60-etikett, er en rask sjekk med riktig måler. Et digitalt multimeter med et kapasitansområde, eller en dedikert LCR-måler, leser den faktiske lagrede kapasitansen direkte. Komponenten bør først være helt utladet, siden en ladet kondensator kan skade en måler eller gi en falsk avlesning.

Trinn for en grunnleggende kapasitanssjekk

Koble kondensatoren helt fra kretsen eller motoren før testing, siden en kondensator som fortsatt er koblet til en strømførende krets vil gi unøyaktige avlesninger og kan utgjøre en sjokkfare fra lagret ladning. Utlad kondensatoren ved å bygge bro over terminalene en kort stund med en isolert motstandsledning i stedet for en skrutrekker, siden en direkte kortslutning kan tømme terminalene. Sett måleren til kapasitansfunksjonen, koble ledningene til de to terminalene, og sammenlign den viste avlesningen med den trykte verdien, og ta hensyn til den angitte toleranseprosenten.

En 104J kondensatoravlesning hvor som helst mellom 0,095 µF og 0,105 µF sitter inne i vinduet på pluss eller minus 5 prosent og fungerer normalt. En CBB60-kondensator skrevet ut som 25 µF som viser under omtrent 20 µF, har sannsynligvis blitt degradert og bør erstattes, siden en motordrevet kondensator som har mistet mer enn 20 prosent av sin nominelle kapasitans er en vanlig årsak til motorer som nynner, men ikke starter, eller som starter sakte under belastning.

Gjenkjenne fysiske advarselsskilt før testing

En visuell inspeksjon avslører ofte problemer før en måleravlesning bekrefter dem. En CBB60-kondensator med en svulmende eller hoven kassetopp, synlige sprekker langs sømmene eller en lekker mørk rest rundt terminalene har nesten helt sikkert sviktet internt, og å teste den ytterligere gir lite tilleggsinformasjon utover å bekrefte at den trenger utskifting. Små keramiske kondensatorer kodet 104J viser sjelden synlig hevelse siden deres konstruksjon er forskjellig fra filmtyper, men sprukne keramiske kropper eller misfargede loddeforbindelser på brettet rundt delen er nyttige visuelle ledetråder på at noe i det området har overopphetet.

Tolking av lesninger som faller utenfor toleranse

En avlesning som driver høyt, snarere enn lavt, på en filmkondensator er mindre vanlig, men kan fortsatt forekomme, og det peker vanligvis mot et målerkalibreringsproblem eller en måling tatt mens gjenværende ladning fortsatt var til stede i stedet for en faktisk økning i kapasitans, siden kondensatorer ikke får kapasitans gjennom normal aldring. En avlesning som driver lavt er det langt hyppigere mønsteret og reflekterer gradvis dielektrisk nedbrytning, fuktinntrengning eller den kumulative effekten av de selvhelbredende rydningshendelsene beskrevet tidligere, som hver enkelt reduserer det effektive platearealet litt over komponentens levetid.

Faktorer som forkorter eller forlenger kondensatorens levetid

Begge kondensatorfamiliene eldes på grunn av de samme underliggende påkjenningene, selv om tidsskalaen og feilsymptomene er forskjellige på grunn av deres forskjellige jobber og driftsmiljøer.

Varme

Forhøyet omgivelsestemperatur er konsekvent identifisert som den største enkeltfaktoren som forkorter filmens og keramiske kondensatorers levetid, siden varme akselererer den kjemiske nedbrytningen av det dielektriske materialet og eventuelle interne bindingsforbindelser. En CBB60-kondensator montert direkte mot et varmt kompressorhus vil eldes raskere enn en identisk del montert med luftspalte og litt ventilasjon, selv om begge ser samme elektriske belastning.

Spenningsspenning

Å kjøre en kondensator konsekvent nær eller over nominell spenning komprimerer levetiden betydelig sammenlignet med å kjøre den med margin under denne klassifiseringen. Dette er grunnen til at det er vanlig å velge en CBB60 klassifisert for 450V på en nominell 220V eller 240V tilførselsledning, i stedet for å kutte marginene med en 250V-klassifisert del, i regioner der linjespenningen svinger eller av og til øker.

Ripple Current og Duty Cycle

Kondensatorer som brukes i kontinuerlig drift, for eksempel en CBB60 på en motor som går i timevis i strekk, opplever mer kumulativ krusningsstrømoppvarming enn en kondensator som bare brukes i korte, intermitterende utbrudd. Dette er en av grunnene til at motordrevne kondensatorer er fysisk større i forhold til deres kapasitansverdi enn små signalkondensatorer med tilsvarende mikrofarad-klassifisering, siden det større husets overflateareal hjelper til med å spre varmen som genereres av vedvarende strøm.

Fuktighet og forurensning

Fuktighet som finner en vei inn i kondensatorkroppen, enten gjennom en skadet hustetning eller en produksjonsfeil, akselererer dielektrisk sammenbrudd og kan føre til en plutselig snarere enn gradvis svikt. Forseglede epoksyfylte deksler på CBB60-kondensatorer eksisterer spesifikt for å bremse denne banen, og det er grunnen til at et sprukket eller skadet kabinett blir behandlet som en sterk indikator på at en kondensator bør byttes ut selv om den fortsatt tester innenfor toleranse i det øyeblikket.

Installasjons- og ledningshensyn for CBB60-kondensatorer

Riktig installasjon påvirker både ytelse og levetid like mye som å velge riktig mikrofarad-verdi. En CBB60-kondensator er vanligvis koblet parallelt med motorens start- eller kjøreviklingskrets, og terminaloppsettet på dekselet, enten det har to eller tre ører, bestemmer hvordan den kobles til en-verdi eller to-verdi motorapplikasjoner.

Monteringsorientering og plassering

Montering av en CBB60-kondensator på et sted som er skjermet fra direkte soleksponering og vekk fra andre varmegenererende komponenter, forlenger dens praktiske levetid målbart sammenlignet med montering mot en varm overflate uten luftstrøm. Vertikal montering med terminalene vendt nedover er en vanlig anbefalt orientering i utstyrsmanualer, siden det reduserer sjansen for at fuktighet eller kondens samler seg rundt terminaltilkoblingene.

Terminaltilkoblinger

Spadekoblinger bør passe tett inn på kondensatorterminalene uten for stort spill, siden en løs kobling genererer lokalisert oppvarming ved kontaktpunktet hver gang strømmen flyter, noe som gradvis forringer både koblingen og klemmen. Trådmåleren bør samsvare med forventet strømtrekk i kretsen, og tilkoblingene bør være mekanisk sikre nok til å tåle vibrasjonene en motor i drift produserer over måneder eller år med bruk.

Erstatningsverdi Substitusjonsområde

Når en nøyaktig erstatningsverdi ikke er tilgjengelig, tillater en ofte referert praktisk retningslinje en erstatning for CBB60-verdi innenfor omtrent pluss eller minus 10 prosent av den opprinnelige rangerte mikrofarad-verdien uten å påvirke motorytelsen vesentlig, men å holde seg så nær den opprinnelige navneskiltverdien som mulig forblir den foretrukne tilnærmingen når den nøyaktige delen kan skaffes.

Ofte stilte spørsmål

Hva er den faktiske mikrofaradverdien til en 104J kondensator

En 104J kondensator måler 0,1 mikrofarad, tilsvarende 100 000 picofarad, med en toleranse på pluss eller minus 5 prosent rundt den nominelle verdien.

Kan en CBB60 kondensator merkes med en tilsvarende tresifret kode

De fleste CBB60-kondensatorer skriver ut hele mikrofaradverdien direkte på dekselet i stedet for å bruke den tresifrede pF-stenografien, fordi den større dekselet har plass til ren tekstmerking, sammen med spenningsklassifisering og toleranse.

Er en bokstav med høyere toleranse alltid bedre enn J

Nei. En strammere toleranse som F eller J betyr at den faktiske verdien forblir nærmere det nominelle tallet, noe som betyr noe for timing og filterkretser, men for generell bypass-drift er en løsere toleranse som K eller M helt akseptabel og ofte mindre kostbar.

Hvorfor trenger CBB60-kondensatorer en AC-spenningsklassifisering i stedet for en DC-klassifisering

CBB60-kondensatorer sitter rett over AC-linjen mens motoren går, slik at de opplever kontinuerlig vekselspenning og krusningsstrøm, noe som krever et dielektrikum og en konstruksjon som er klassifisert for vedvarende AC-drift i stedet for de korte DC-pulsene en liten keramisk kondensator vanligvis håndterer.

Hva skjer hvis feil CBB60-verdi er installert på en motor

En feil mikrofarad-verdi endrer fasevinkelen mellom motorviklingene, noe som kan redusere startmomentet, øke kjørestrømmen og øke driftstemperaturen, noe som forkorter motorens levetid.

Hvordan often should a CBB60 capacitor be checked

Det er ikke noe universelt fast intervall, siden levetiden avhenger av omgivelsestemperatur, driftstid og spenningsstabilitet, men å sjekke kapasitansen når en motor viser treg start, brumming eller utløst overbelastningsbeskyttelse er et rimelig praktisk triggerpunkt.

Kan en 104J kondensator brukes i stedet for en CBB60 kondensator

Nei, de to er ikke utskiftbare. En 104J-kondensator holder kun 0,1 mikrofarad og er klassifisert for lavt signalnivåspenning, mens en motor krever titalls mikrofarader ved en kontinuerlig AC-spenning langt utover det en liten kodet kondensator er bygget for å håndtere.

Betyr en større CBB60 mikrofarad-verdi alltid sterkere motorstartytelse

Ikke nødvendigvis. Motorviklinger er designet rundt en bestemt kapasitansverdi valgt av produsenten, og å installere en verdi som er betydelig større enn spesifisert kan overopphete viklingen og selve kondensatoren i stedet for å forbedre ytelsen, så å matche navneskiltverdien er den tryggere tilnærmingen i stedet for å anta at større er bedre.

Hva beskytter egentlig den selvhelbredende egenskapen til en CBB60-kondensator mot

Den beskytter mot at små, lokaliserte dielektriske svake punkter blir til en fullstendig kortslutning, siden den korte oppklaringshendelsen isolerer feilen til et lite område i stedet for å la den forplante seg over hele filmlaget, noe som er en av grunnene til at metallisert filmkonstruksjon er foretrukket for kontinuerlig vekselstrømsmotordrift.

Hvorfor har to kondensatorer med samme 104J-kode noen ganger forskjellige fysiske størrelser

Fysiske størrelsesforskjeller mellom to 104J kondensatorer kommer vanligvis ned til en annen spenningsklasse eller et annet dielektrisk materiale, siden begge faktorene påvirker hvor tykt det dielektriske laget må være, selv om kapasitansverdien og toleransen som er trykt på dekselet forblir identiske.
