Kondensatorstørrelser Forklart: CBB60 Kondensatordimensjoner og vurderingsveiledning
Rask svar: kondensatorstørrelser er definert av tre sammenkoblede figurer - kapasitans i mikrofarader (uF), spenningsklassifisering i VAC og fysiske husdimensjoner (diameter og høyde i mm). A CBB60 kondensator er en metallisert polypropylen-filmkondensator bygget spesielt for enfase AC-motorer, og dens fysiske størrelse vokser i takt med mikrofarad-vurderingen fordi mer kapasitans krever mer viklet film i samme konstruksjonsstil. Å matche riktig kondensatorstørrelse til en motor er ikke valgfritt - en overdimensjonert eller underdimensjonert enhet forkorter motorens levetid, øker driftsstrømmen og øker risikoen for for tidlig kondensatorfeil.
Hva bestemmer kondensatorstørrelser i praksis
Når teknikere snakker om "kondensatorstørrelser", refererer de vanligvis til to separate, men sammenkoblede ideer på en gang: den elektriske størrelsen (kapasitans og spenning) og den fysiske størrelsen (boksdiameteren og -høyden som må passe inn i en motorkoblingsboks, et kompressorhus eller et viftekapsling). Begge betyr like mye. En kondensator med riktig mikrofarad-verdi, men feil husdimensjoner vil rett og slett ikke passe inn i den tilgjengelige plassen, mens en kondensator som fysisk passer, men som har feil kapasitans, ikke vil kjøre motoren riktig.
Kapasitans for motordrift er nesten alltid uttrykt i mikrofarader, skrevet som uF eller MFD, og typiske verdier for bolig- og lett kommersielt utstyr faller mellom 1,5 uF og 100 uF . Større kompressorer, pumper og industrielle blåsere kan kreve dobbeltløpskondensatorer som kombinerer to verdier i en boks, for eksempel 35/5 uF eller 45/7,5 uF, der det større antallet betjener kompressoren og det mindre antallet tjener kondensatorviftemotoren.
Spenningsklassifisering er den andre halvdelen av størrelsesligningen. Vanlige klassifiseringer for motordrevne kondensatorer er 250VAC, 370VAC og 440VAC. En 370V eller 440V kondensator kan generelt erstatte en 250V-posisjon fordi høyere spenningsklassifisering gir ekstra sikkerhetsmargin, men omvendt substitusjon er ikke akseptabelt og vil føre til dielektrisk sammenbrudd under normal linjespenningsfluktuasjon.
CBB60 kondensator Konstruksjon og hvorfor dens størrelse skalerer med kapasitans

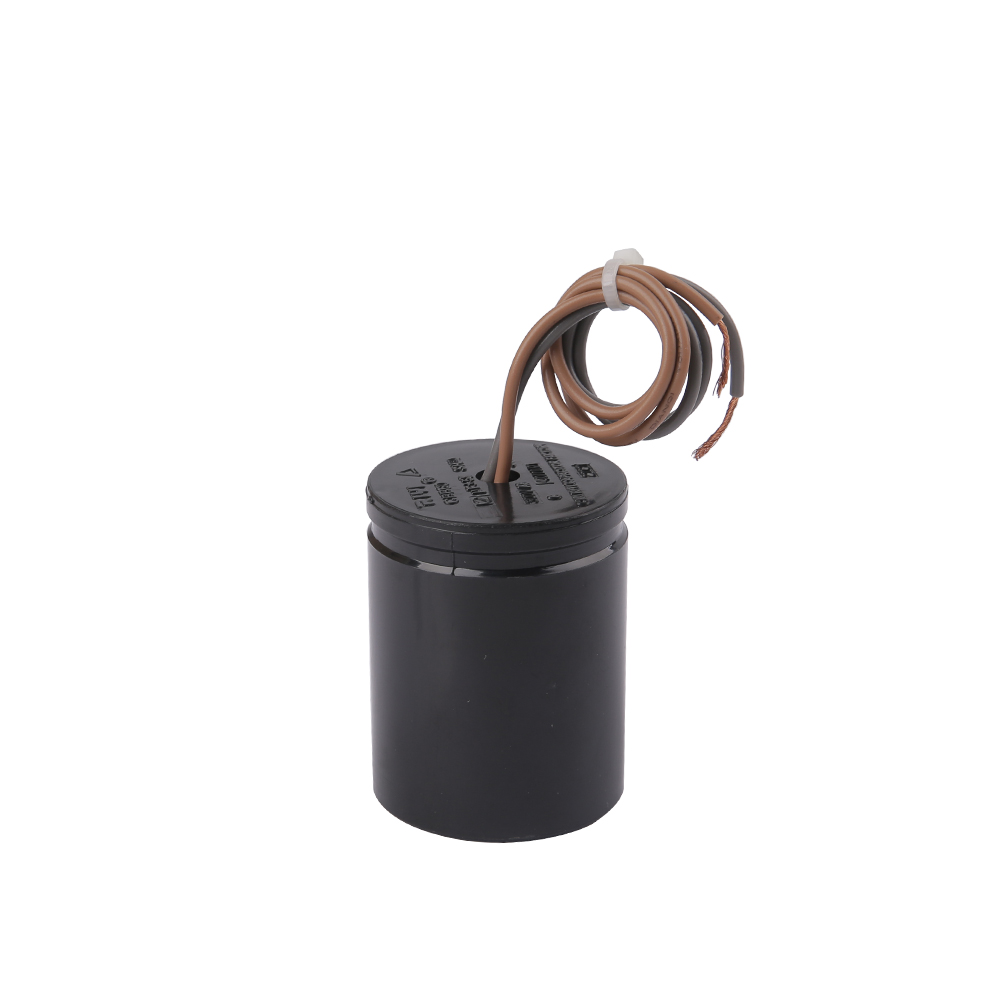

CBB60-betegnelsen refererer til en familie av metalliserte polypropylenfilmkondensatorer plassert i en rund aluminiums- eller plastinnpakket aluminiumsboks, typisk ferdig i svart eller grått med en selvhelbredende dielektrisk film. Denne konstruksjonsstilen er det dominerende valget over hele verden for applikasjoner som kjører vekselstrømsmotorer, inkludert klimaanlegg, vaskemaskiner, vannpumper, avtrekksvifter og takvifter, hovedsakelig fordi polypropylenfilm gir lavt dielektrisk tap, god selvhelbredende oppførsel etter mindre spenningstopper og stabil kapasitans over et bredt temperaturområde.
Inne i en CBB60 kondensator , skapes kapasitans ved å vikle tynne lag av metallisert polypropylenfilm til en tett rull. Å øke mikrofarad-verdien betyr å legge til mer filmareal, noe som fysisk betyr enten en bredere rull (boks med større diameter) eller en høyere rull (høyere boks), eller begge deler. Dette er den direkte tekniske årsaken til at kondensatorstørrelser stiger jevnt og trutt ettersom kapasitansen øker i CBB60-familien - en 1,5 uF-enhet kan plasseres i en boks så liten som 25 mm i diameter og 45 mm høy, mens en 100 uF-enhet i samme familie vanligvis krever en boks på rundt 50 mm i diameter eller mer i høyden 100 mm.
Alternativer for kasseform
CBB60-kondensatorer er produsert i både runde (sylindriske) og ovale kasser. Den ovale kroppen ble utviklet spesielt for å passe trange rom inne i kompressorens koblingsbokser og kondenseringspaneler på taket der en rund boks med samme kapasitans ikke ville fjerne det omkringliggende metallplate. Ovale enheter har samme elektriske vurdering som deres runde motstykker ved en gitt kapasitans og spenning, men fotavtrykket deres måles annerledes - bredde etter tykkelse etter høyde, i stedet for diameter etter høyde.
Vanlige CBB60-kondensatorstørrelser etter kapasitans og spenning
Tabellen nedenfor viser typiske rundhus CBB60-dimensjoner ved 450VAC, den mest lagerførte spenningsvurderingen for runde motordrevne kondensatorer som selges til vifte, pumpe og små kompressorapplikasjoner. Faktiske dimensjoner varierer litt mellom produsenter med noen få millimeter, så den fysiske monteringsklaringen bør alltid kontrolleres mot den spesifikke leverandørens datablad før du bestiller i volum.
| Kapasitans (uF) | Diameter (mm) | Høyde (mm) | Typisk bruk |
|---|---|---|---|
| 2.5 | 25 | 45 | Takvifte, bordvifte |
| 6 | 30 | 50 | Avtrekksvifte, liten vannpumpe |
| 15 | 35 | 65 | Vaskemaskin motor |
| 25 | 40 | 70 | Delt AC kondensatorvifte |
| 50 | 45 | 85 | Vannbrønnpumpe, liten kompressor |
| 100 | 50 | 105 | Industriblåser, stor pumpemotor |
Lese en kondensatoretikett riktig
Alle riktig produserte motordrevne kondensatorer skriver ut fire opplysninger direkte på boksen: kapasitans i uF, spenningsklassifisering i VAC, et driftstemperaturområde og et sikkerhets-/agenturmerke. På en CBB60-enhet viser etiketten vanligvis noe nær "35uF 450VAC 50/60Hz" etterfulgt av en temperaturkode som -25C til 70C eller -40C til 85C. Å lese dette riktig før kjøp forhindrer de to vanligste feltfeilene: å kjøpe feil kapasitans for den tilkoblede motoren, og kjøpe en spenningsklasse som er for lav for forsyningen.
Toleransekoder
De fleste CBB60-kondensatorer har en toleranse på pluss eller minus 5 prosent, merket med bokstaven J, selv om noen økonomilinjer bruker pluss eller minus 10 prosent, merket K. En kondensator som har drevet mer enn 10 prosent under den utskrevne karakteren anses generelt for å ha feilet og bør byttes ut i stedet for å brukes på nytt, siden underdimensjonert effektiv, varmkoblet motor fører til at motoren går høyere og høyere strømtilkoblet kapasitans.
Hvordan velge riktig kondensatorstørrelse for en motor
Valg av kondensatorstørrelse starter med motorens navneskilt, ikke med den gamle kondensatoren, fordi en tidligere installert kondensator allerede kan ha vært feil erstatning. Navneskiltets mikrofarad-verdi, når den er tilstede, bør samsvare innenfor den angitte toleransen. Når navneskiltet ikke viser en kondensatorverdi, slik det er vanlig på generiske vifte- og pumpemotorer, følger dimensjoneringen motorens hestekrefter og spenning ved å bruke standard referanseområder bygget opp fra flere tiår med feltdata.
- Bekreft forsyningsspenning og motorhestekrefter fra typeskiltet.
- Match kapasitansen ved hjelp av produsentens hestekrefter-til-mikrofarad-diagram, eller verdien som er trykt på den feilede enheten hvis den samsvarer med motorens originale spesifikasjon.
- Velg en spenningsklasse lik eller høyere enn originalen, aldri lavere.
- Sjekk den fysiske klaringen i koblingsboksen eller monteringsbraketten før du fullfører kassestørrelsen.
- Kontroller at terminaltypen – hurtigkoblede spadeklaffer kontra skruterminaler – samsvarer med det eksisterende ledningsnettet.
En mye brukt feltretningslinje for enfasemotorer er omtrent 1 uF for hver 25 til 35 watt av motoreffekt ved 230V forsyning, selv om dette tallet skifter med motordesign og bør alltid behandles som et startestimat i stedet for en erstatning for produsentens oppgitte verdi.
Dual-Run kondensatorstørrelser for kompressor- og viftekombinasjoner
Sentralluftkondisjonerings- og varmepumpekondenseringsenheter bruker ofte en enkelt kondensator med to løp for å betjene både kompressoren og den utendørs viftemotoren fra én boks. Disse enhetene har tre terminaler merket C (felles), HERM (kompressor/hermetisk) og FAN, og er merket med to kapasitansverdier, for eksempel 40/5 uF eller 55/7,5 uF. Det større tallet tilsvarer alltid kompressorkretsen og det mindre tallet tilsvarer viftekretsen; reversering av koblingene skader ikke kondensatoren, men vil forhindre at begge motorene starter riktig.
| Kompressor (uF) | Vifte (uF) | Ca. Kassediameter (mm) | Ca. Kofferthøyde (mm) |
|---|---|---|---|
| 25 | 3 | 45 | 75 |
| 35 | 5 | 50 | 85 |
| 45 | 7.5 | 50 | 95 |
| 55 | 7.5 | 55 | 100 |
Monteringsstiler og terminalkonfigurasjoner
Utover boksdiameter og høyde, innebærer valg av kondensatorstørrelse også kompatibilitet med monteringsmaskinvare. CBB60-kondensatorer leveres med flere monteringsstiler, og upassende monteringsstil til den tilgjengelige braketten er en av de vanligste årsakene til feltreturklager selv når den elektriske vurderingen er riktig.
- Stiftfeste: en gjenget tapp på basen, vanligvis 8 mm eller 10 mm, passer inn i en metallbrakett og er festet med en mutter - vanlig på tak- og utendørs kondenseringsenheter utsatt for vibrasjoner.
- Remfeste: et metallbånd klemmer rundt bokskroppen - vanlig på mindre vifte- og pumpemotorer med begrenset innvendig plass.
- Flyvende bly eller spadeterminal: hurtigkoblingstapper på toppen av boksen for direkte push-on ledningsforbindelser, standard på de fleste kompakte CBB60-enheter.
- Skrueterminal: funnet på industrielle enheter med høyere kapasitans der ledningsmåleren er større og en påskyvningsflik ikke er tilstrekkelig for den aktuelle strømmen.
Temperatur, krusningsstrøm og levetid
Kondensatorstørrelse og nominell levetid er koblet sammen gjennom varme. Hver mikrofarad med film genererer en liten mengde internt tap under AC-rippelstrøm, og dette tapet må spres gjennom boksoverflaten. En kondensator som er underdimensjonert for sin bruk, kjører med en høyere relativ krusningsstrømtetthet og eldes raskere, mens en enhet med riktig størrelse sprer den samme varmebelastningen over mer filmoverflate og varer lenger under identiske driftsforhold.
Produsentens testdata vurderer vanligvis CBB60-kondensatorer for 2000 til 3000 timer kontinuerlig drift ved den maksimale nominelle temperaturen, med den virkelige levetiden som strekker seg til 8 til 15 år i typiske driftssykluser i boliger der kondensatoren ikke er kontinuerlig aktivert med full bølgestrøm. Omgivelsestemperaturen har en overdimensjonert effekt: for hver 10C økning over det nominelle maksimumet, er forventet kondensatorlevetid vanligvis estimert til å falle med omtrent halvparten, og det er grunnen til at kondensatorer for utendørs kondensatorer montert i direkte sol har en tendens til å svikte tidligere enn innendørsenheter med samme størrelse og klassifisering.
Tegn på at en kondensatorstørrelse ble valgt feil
En kondensator som har feil størrelse for motoren svikter sjelden stille. Symptomene nedenfor vises vanligvis innen dager til noen uker etter at en feil erstatning er installert.
| Symptom | Sannsynlig størrelsesfeil |
|---|---|
| Motoren brummer, men starter ikke | Kapasitans for lav for motor |
| Motoren går varmt, høyere amperetrekk | Kapasitansen for høy for motoren |
| Kan bule ut eller ventilere i løpet av uker | Spenningen er for lav for forsyning |
| Gjentatte plagestripping ved start | Feil dual-run splitt mellom kompressor- og vifteverdier |
Ofte stilte spørsmål
Kan jeg bruke en CBB60-kondensator med en litt høyere mikrofarad-vurdering enn originalen?
En liten økning, vanligvis innenfor pluss eller minus 5 til 10 prosent toleransebånd som allerede er innebygd i de fleste enheter, er akseptabelt. Å gå meningsfullt over dette området øker kjørestrømmen og motorvarmen, og anbefales ikke selv om motoren fortsatt kan starte.
Er en større fysisk sak alltid en høyere mikrofarad-verdi?
Generelt ja innenfor samme produsents produktlinje og spenningsklassifisering, siden mer film er nødvendig for mer kapasitans. Imidlertid endres kassestørrelsen også med spenningsklassifisering og med forskjellige produsenters interne viklingstetthet, så to kondensatorer med samme mikrofaradverdi fra forskjellige leverandører kan ha merkbart forskjellige boksdimensjoner.
Hva skjer hvis kabinettet er for stort til å passe til den originale monteringsbraketten?
En Oval-case CBB60 kondensator med samme elektriske klassifisering er vanligvis tilgjengelig som en direkte erstatning der en rund boks ikke passer fysisk, og fjernmontering av kondensatoren med utvidede ledninger utenfor den originale braketten er også en akseptert feltpraksis forutsatt at ledningene er skikkelig isolert og sikret.
Må CBB60-kondensatorer utlades før håndtering?
Ja. En driftskondensator kan beholde en lagret ladning etter at motorkretsen er slått av, og den bør utlades over sine terminaler med et isolert motstandsverktøy før den kobles fra eller fjernes fra en brakett.
Hvorfor veier to kondensatorer med samme uF-klassifisering noen ganger forskjellig?
Vektforskjeller kommer vanligvis fra boksmateriale - aluminium versus et lettere harpiksfylt hus - og fra tettheten til filmviklingen. Vekt alene er ikke en pålitelig indikator på elektrisk ytelse og bør ikke brukes til å bedømme kondensatorkvaliteten.
Hvorfor polypropylenfilm ble standarden for CBB60-kondensatorer
Før polypropylenfilm ble allment tilgjengelig til lave kostnader, ble motordrift ofte betjent av papir-dielektriske eller oljefylte kondensatorer. Disse designene hadde reelle ulemper: papirdielektriske stoffer absorberte fuktighet over tid, noe som økte lekkasjestrømmen og til slutt forårsaket termisk løp inne i boksen, mens oljefylte enheter var tyngre, dyrere å produsere i skala og utgjorde en lekkasjerisiko hvis forseglingen ble degradert. Metallisert polypropylenfilm løste de fleste av disse problemene på en gang ved å tilby et dielektrikum som er naturlig motstandsdyktig mot fuktighetsabsorpsjon, mekanisk stabilt over en bred temperatursvingning og selvhelbredende etter et lokalt dielektrisk sammenbrudd.
Selvhelbredende atferd fortjener spesiell oppmerksomhet fordi den direkte påvirker hvor lenge en gitt kondensatorstørrelse forblir innenfor sin nominelle toleranse. Når et mikroskopisk svakt punkt i filmen opplever en kortvarig spenningstopp, brenner det ekstremt tynne laget av fordampet metall som omgir dette punktet bort i en liten, innesluttet hendelse, og isolerer feilen uten å redusere den totale kapasitansen til viklingen vesentlig. En kondensator bygget på papir eller standard oljedielektrikum har ikke denne egenskapen, så en feil i en kondensator av eldre stil var langt mer sannsynlig å eskalere til en full kortslutning i stedet for en mindre lokalisert hendelse. Dette er en av de underliggende årsakene til at konstruksjon i CBB60-stil fortrengte eldre dielektriske typer over nesten alle motordrevne applikasjoner fra 1990-tallet og fremover.
Metalliseringstykkelse og dens forhold til kondensatorstørrelse
Tykkelsen på det metalliserte laget avsatt på polypropylenfilmen er en variabel som produsentene justerer bevisst. Et tynnere metalliseringslag forbedrer selvhelbredende atferd fordi det kreves mindre energi for å fordampe feilpunktet, men det øker også den tilsvarende seriemotstanden til viklingen, som igjen øker intern oppvarming under krusningsstrøm. Et tykkere metalliseringslag senker motstand og oppvarming, men gjør selvhelbredende hendelse mindre begrenset. Anerkjente CBB60-produsenter balanserer denne avveiningen mot målspenningen og kapasitansvurderingen for hver spesifikke kassestørrelse, noe som er en del av hvorfor kondensatorstørrelsen ikke kan behandles som en rent geometrisk beregning - den interne filmspesifikasjonen for en 370V-enhet er ikke bare en nedskalert versjon av en 450V-enhet med samme kapasitans.
CBB60 sammenlignet med relaterte filmkondensatorfamilier
CBB-betegnelsen dekker en bredere familie av metalliserte polypropylenkondensatorer, og kjøpere som anskaffer komponenter for motorapplikasjoner, møter noen ganger tilstøtende delfamilier som ser like ut, men som er konstruert for forskjellige bruksområder. Forståelse av disse forskjellene forhindrer størrelses- eller applikasjonsmismatch lenger ned i forsyningskjeden.
| Type | Typisk sak | Primær plikt | Felles kapasitansområde |
|---|---|---|---|
| CBB60 | Rund eller oval aluminiumsboks | Kontinuerlig motorkjøring | 1,5 til 100 uF |
| CBB61 | Flat rektangulær harpiksblokk |
