CBB60 kondensator for vannpumpe: veiledning for valg og utskifting

Ja - a CBB60 kondensator er ikke bare kompatibel med vannpumper; den er spesielt utviklet for dem. Denne driftskondensatoren er standardvalget for enfase AC vannpumpemotorer som finnes i boligbrønnsystemer, bassengpumper, vanningsutstyr og jetpumper. Uten en fungerende CBB60 kan ikke de fleste av disse motorene generere faseforskyvningen som er nødvendig for å starte eller opprettholde effektiv rotasjon. Hvis pumpen din nynner, men ikke starter, går varm, utløser brytere, eller rett og slett er død ved ankomst, er en mislykket CBB60-kjørekondensator en av de første komponentene som testes og erstattes.

Hva er en CBB60 kondensator og hvorfor betyr det noe for pumper

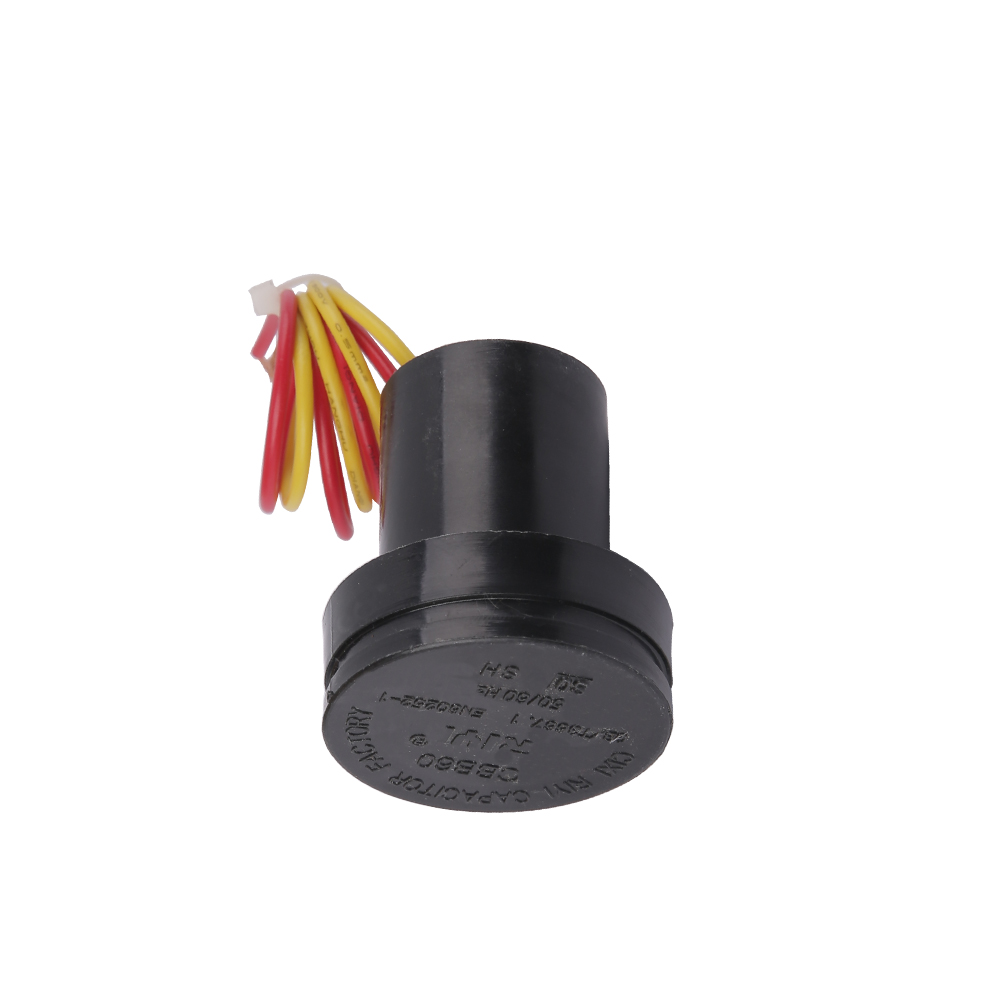

En CBB60-kondensator er en metallisert polypropylenfilmkondensator plassert i et sylindrisk plasthus, klassifisert for vekselstrømsmotordrift. Betegnelsen "CBB60" følger en kinesisk nasjonal standard (GB/T 3667) klassifiseringssystem, der "C" står for kondensator, den andre "B" indikerer polypropylenfilm dielektrisk, den tredje "B" angir metallisert konstruksjon, og "60" refererer til seriestandarden for AC-motorkondensatorer.

I en enfase induksjonsmotor - som er det de fleste husholdningsvannpumper bruker - har statoren bare én hovedvikling. Dette skaper et pulserende magnetfelt, ikke et roterende. Uten faseforskyvning kan ikke rotoren bestemme hvilken retning den skal spinne og har null startmoment. CBB60 kjørekondensatoren er koblet i serie med hjelpeviklingen (start) og skaper den nødvendige 90-graders elektriske faseforskjellen mellom de to viklingene. Denne faseforskjellen produserer et roterende magnetfelt som får rotoren til å spinne i en bestemt retning og opprettholde jevn drift under belastning.

I motsetning til startkondensatorer (som er elektrolytiske og bare kobles inn kort under oppstart), forblir CBB60 aktivert kontinuerlig under drift. Dette betyr at den må tåle den fulle nominelle spenningen og AC-rippelstrømmen i lengre perioder - noen ganger timer eller dager i strekk - uten å forringes. Dens polypropylen film dielektriske gjør dette mulig, tilbyr lavere spredningsfaktor, høyere isolasjonsmotstand og langt overlegen termisk stabilitet sammenlignet med elektrolytiske alternativer.

Viktige elektriske spesifikasjoner du må matche

Å velge feil kondensator for en vannpumpemotor er ikke bare ineffektivt - det kan brenne ut motorviklingene eller føre til at kondensatoren selv svikter katastrofalt. Her er spesifikasjonene som betyr mest:

Kapasitansverdi (µF)

Dette er den mest kritiske spesifikasjonen. Vanlige verdier som brukes i vannpumpeapplikasjoner varierer fra 6µF til 100µF , med de oftest påtreffende verdiene 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF og 40µF. Riktig verdi bestemmes av motorprodusenten basert på viklingsimpedans, polantall og merkestrøm. Tilpass alltid den opprinnelige verdien nøyaktig - bruk av en kondensator som er 20 % høyere eller lavere enn spesifisert kan forårsake overoppheting, redusert dreiemoment eller oscillerende hastighet.

Toleransen er typisk ±5 % for kvalitets CBB60-enheter. Unngå enhver kondensator som krever ±10 % eller høyere toleranse i presisjonsmotorapplikasjoner.

Spenningsklassifisering (VAC)

Standard CBB60 kondensatorer for vannpumper er klassifisert til 250VAC eller 450VAC . For 120V enfasesystemer er en 250VAC-klassifisering minimum, men 450VAC foretrekkes for margin. For 220V–240V-systemer, bruk kun 450VAC-klassifiserte enheter. Bytt aldri ut en kondensator med lavere spenning, selv ikke midlertidig - dielektrikumet kan punkteres på millisekunder og forårsake kortslutning.

Frekvens (Hz)

De fleste CBB60-kondensatorer er klassifisert for 50Hz eller 60Hz, eller begge deler. Nordamerikanske pumper kjører på 60Hz; det meste av Europa, Asia og Afrika opererer ved 50Hz. Å bruke en 50Hz kondensator på et 60Hz system er generelt akseptabelt siden reaktansen reduseres litt, men kontroller alltid dataarket.

Driftstemperaturområde

Standard CBB60 kondensatorer er vurdert fra -25°C til 70°C . Hvis pumpen din fungerer i et varmt pumpehus, nær en kjele eller i et varmt klima, se etter enheter med utvidet rekkevidde vurdert til 85 °C eller til og med 105 °C. Termisk degradering over den nominelle temperaturen er en av de viktigste årsakene til tidlig kondensatorfeil.

Hvordan finne ut om CBB60-kjørekondensatoren din har sviktet

Kondensatorsvikt i vannpumpemotorer utvikler seg ofte gradvis, men i noen tilfeller kan det være plutselig og fullstendig. Å gjenkjenne symptomene tidlig kan forhindre dyre motoriske skader.

Symptom 1 — Motoren brummer, men starter ikke

Dette er det klassiske tegnet på kondensatorsvikt. Du hører motoren aktiveres og produsere en lav summen, men akselen roterer ikke. Hvis du skulle spinne pumpeakselen manuelt (med strømmen AV først), ville motoren fange seg og gå – noe som viser at viklingene er intakte, men startmomentet er fraværende. Dette er forårsaket av en åpen krets eller sterkt degradert CBB60 som ikke lenger kan produsere nødvendig faseskift.

Symptom 2 — Motor starter sakte eller sliter under belastning

En kondensator som har mistet betydelig kapasitans - for eksempel falt fra 25 µF til 18 µF - kan fortsatt tillate at motoren starter under tomgangsforhold, men vil slite eller stoppe når vanntrykket påføres. Dette viser seg ofte som langsom opprampingstid, uregelmessig drift eller at pumpen stopper under trykk.

Symptom 3 — Overopphetet motor

Når kapasitansen driver fra sin nominelle verdi, blir strømbalansen mellom hoved- og hjelpeviklingen forstyrret. Motoren trekker overflødig strøm for å kompensere, noe som genererer varme. En motor som kjører med en mislykket eller degradert CBB60 kan nå temperaturer 30–50 °C over normale driftsnivåer akselererer nedbryting av isolasjon og lagerslitasje.

Symptom 4 — Synlig fysisk skade

Inspiser kondensatorhuset direkte. Vanlige tegn på feil inkluderer:

• Svulmende eller sprukket plasthus
• Brennemerker eller smelting rundt terminaler
• Olje eller rester som siver fra basen (indikerer intern dielektrisk sammenbrudd)
• Korroderte eller løse terminalforbindelser

Enhver av disse visuelle signalene garanterer umiddelbar utskifting, uavhengig av målte verdier.

Symptom 5 — Breaker utløses ved motorstart

En kortsluttet CBB60-kondensator skaper en nesten død-kortslutning over motorviklingskretsen, og forårsaker massiv innkoblingsstrøm som umiddelbart slår ut bryteren eller sprenger sikringen. Hvis pumpen konsekvent slår ut kretsbeskyttelsen hver gang den prøver å starte, er en kortsluttet kondensator høyt på listen over syndere.

Tester en CBB60-kondensator med et multimeter

Før du bruker penger på en erstatning, bekreft at kondensatoren faktisk er feil. Her er hvordan du tester det riktig.

Sikkerhet først – Tøm ut kondensatoren

Berør aldri kondensatorterminalene før utlading. En CBB60-kondensator vurdert til 450VAC kan holde en ladning som er i stand til å forårsake et alvorlig sjokk. For å utlades på en sikker måte: med strømmen helt frakoblet, bruk en motstand på 10kΩ–20kΩ (vurdert til minst 5W) koblet over terminalene i 5–10 sekunder. Alternativt kan du bruke en isolert skrutrekker for kort å bygge bro over terminalene - du vil se en liten gnist, som er normalt og bekrefter utladningen.

Bruker kapasitansmodus

Sett ditt digitale multimeter til kapasitansmodus (vanligvis merket med et symbol som ligner to parallelle linjer). Koble kondensatoren fra kretsen og berør sondene til hver terminal. En sunn CBB60 bør lese innenfor ±5–10 % av sin merkede kapasitans. For eksempel bør en 25µF kondensator lese mellom 22,5µF og 27,5µF. En avlesning betydelig under dette - for eksempel 15 µF på en 25 µF kondensator - indikerer betydelig degradering. En lesing på null eller OL (overbelastning) indikerer feil i åpen krets.

Bruke motstandsmodus som en grunnleggende sjekk

Hvis multimeteret ditt mangler en kapasitansfunksjon, bytt til motstandsmodus (Ω) på et høyt område (200kΩ eller høyere). Berør probene til terminalene. En god kondensator vil vise motstand som klatrer fra nesten null opp til flere hundre kilohm når den lades fra målerens batteri - denne ladeoppførselen bekrefter at kondensatoren ikke er kortsluttet eller åpen. En avlesning som forblir på null (avkortet) eller umiddelbart hopper til OL uten noen ladeoppførsel (åpen) indikerer feil. Denne metoden bekrefter ikke kapasitansverdi, bare grunnleggende funksjonalitet.

Trinn-for-trinn utskiftingsprosess for vannpumpekondensatorer

Å bytte ut en CBB60-løpskondensator er en av de enkleste vannpumpereparasjonene du kan gjøre selv. Hele prosessen tar vanligvis mindre enn 30 minutter.

1. Koble fra strømmen — Slå av strømbryteren som mater pumpen og kontroller med en spenningstester. Ikke stol på en bryter alene.
2. Finn kondensatoren — På de fleste vannpumper sitter CBB60-kondensatoren i et lite hus på motorhuset, ofte festet med en metallstropp eller klips. Fjern dekselet for å avsløre det.
3. Fotografer ledningene — Før du kobler fra noe, ta et tydelig bilde av terminaltilkoblingene. CBB60 kondensatorer for pumper har vanligvis to eller tre terminaler. De fleste er ikke-polare (terminalene er utskiftbare), men bekreftelse før frakobling unngår forvirring.
4. Lade ut kondensatoren — Som beskrevet ovenfor, bruk en utladningsmotstand eller koble forsiktig over terminalene for å fjerne lagret ladning.
5. Fjern den gamle kondensatoren — Koble fra ledningene (noter eller fotografer hvilken ledning som går til hvilken terminal), løsne monteringsstroppen og fjern den gamle enheten.
6. Installer den nye CBB60 — Sett inn erstatningen i samme retning, stram monteringsstroppen og koble til ledningene igjen i henhold til bildet ditt. For ikke-polare to-terminale enheter spiller ledningsrekkefølgen ingen rolle elektrisk.
7. Test pumpen — Gjenopprett strømmen og observer pumpen for riktig oppstart, normal kjørestrøm (mål med en klemmemåler hvis tilgjengelig), og fravær av overoppheting eller uvanlig støy.

Fysisk størrelse og monteringshensyn

CBB60 kondensatorer kommer i standardiserte sylindriske dimensjoner. Vanlige diametre er 35 mm, 40 mm og 50 mm, med høyder fra 60 mm til 115 mm. Høyere kapasitansverdier opptar større foringsrør. Når du bestiller en erstatning, bekreft at de fysiske dimensjonene passer til monteringsbraketten på pumpen. En kondensator med riktige elektriske klassifiseringer, men som er 10 mm for høye, vil ikke passe inn i det originale huset , så sjekk alltid begge spesifikasjonene.

CBB60 kondensator vs andre kondensatortyper for motorapplikasjoner

Ikke alle motorkondensatorer er like. Å forstå forskjellene forklarer hvorfor CBB60 er det riktige og eneste passende valget for kontinuerlig vannpumpedrift.

CBB65 og CBB61 deler den samme filmkonstruksjonen som CBB60, men skiller seg ut i kabinettdesign og typisk bruk. CBB65 bruker en aluminiumboks for bedre varmeavledning i kompressormiljøer; CBB61 er flat og designet for viftebladmotorer. Å erstatte en CBB65 med en CBB60 er elektrisk mulig hvis kapasitans og spenningsverdier samsvarer , men den fysiske formfaktoren passer kanskje ikke. Bytt aldri ut en CD60-startkondensator som en driftskondensator - det elektrolytiske dielektrikumet vil overopphetes og svikte i løpet av minutter etter kontinuerlig drift.

Faktorer som forårsaker for tidlig CBB60-kondensatorsvikt i pumper

Å forstå hvorfor kondensatorer svikter for tidlig hjelper deg med å forlenge levetiden og unngå gjentatte utskiftninger.

Spenningsstøt og linjetransienter

Lynnedslag, koblingshendelser og motorback-EMF-spiker kan utsette kondensatorens dielektriske for spenningstopper som langt overstiger dens steady-state-klassifisering. En enkelt transient ved dobbelt så høy nominell spenning kan forårsake delvis dielektrisk sammenbrudd – redusere kapasitansen permanent. I områder med hyppige stormer eller ustabil strømforsyning er det et praktisk beskyttelsestiltak å installere en overspenningsvern som er klassifisert for motorbelastninger oppstrøms for pumpen.

Drift over nominell temperatur

Hver 10°C økning over den nominelle driftstemperaturen halverer omtrentlig kondensatorens forventede levetid - et veletablert prinsipp kjent som Arrhenius-regelen for kondensatoraldring. En standard CBB60 vurdert til 70°C plassert i et pumpehus som når 80°C om sommeren vil eldes dobbelt så raskt som forventet. For installasjoner i varme omgivelser, velg alltid kondensatorer klassifisert til 85°C eller høyere.

Hyppig start-stopp sykling

Vannpumper styrt av trykkbrytere i systemer med underdimensjonerte eller vannfylte trykktanker kan gå av og på dusinvis av ganger i timen. Hver oppstartshendelse utsetter kondensatoren for en innkoblingsstrømtransient. Selv om CBB60-kondensatorer er designet for dette, systemer som sykler mer enn 20–30 ganger i timen legge unormal belastning på dielektrikumet. Hvis pumpen din har kort syklus, reduseres kondensatorbelastningen betraktelig ved å fikse trykktanken (lading eller bytte ut blæren).

Inntrenging av fuktighet og fuktighet

CBB60-kondensatorer bruker et forseglet plasthus, men over år med drift i fuktige pumpegroper eller utendørs kabinetter, kan fukt trenge inn i terminalen. Fuktighet inne i foringsrøret øker dielektriske tap og fremmer elektrokjemisk korrosjon av den interne metalliserte filmen. Kondensatorer i våte miljøer bør inspiseres årlig og skiftes proaktivt hvert 5.–7. år selv om de virker funksjonelle.

Feil kapasitansverdi installert

Installering av en kondensator med en høyere kapasitansverdi enn spesifisert øker strømmen gjennom hjelpeviklingen utover dens designgrense, noe som får den viklingen og selve kondensatoren til å bli varme. Installering av en lavere verdi øker hovedviklingsstrømmen. En av feilene akselererer svikt i både kondensator- og motorviklingene. Bruk alltid den nøyaktige µF-verdien spesifisert av motorprodusenten — Avslutt aldri med å anta at mer er bedre.

Kvalitetsstandarder og sertifiseringer å se etter når du kjøper

Markedet for CBB60 kondensatorer inkluderer et bredt spekter av kvalitetsnivåer. Her er hva du bør sjekke før du kjøper.

• CQC-sertifisering — China Quality Certification Center-merket er grunnlinjen for kinesisk-produserte kondensatorer. Anerkjente produsenter inkluderer dette på etiketten.
• CE-merking — Påkrevd for produkter som selges i Det europeiske økonomiske samarbeidsområdet. Bekrefter at kondensatoren oppfyller EUs sikkerhets- og EMC-direktiver.
• UL-oppføring — Underwriters Laboratories-sertifisering for bruk i det nordamerikanske markedet. Viktig for forsikringsoverholdelse i boliginstallasjoner.
• VDE-godkjenning — Tysk sertifiseringsorgan; vanlig på kondensatorer som brukes i europeisk industriutstyr.
• Selvhelbredende metallisert film — Se eksplisitt etter «selvhelbredende» i produktbeskrivelsen. Denne egenskapen betyr at mindre lokale dielektriske sammenbrudd får metallfilmen til å fordampe ved feilpunktet, og fjerner defekten automatisk i stedet for å spre seg som en hard kortslutning. Dette er en kritisk sikkerhetsfunksjon i motordrevne kondensatorer.
• Flammehemmende kabinett — Plasthuset bør være laget av flammehemmende materiale (UL94 V-0-klassifisert), som begrenser brannspredningen ved katastrofal svikt.

Unngå kondensatorer fra ukjente leverandører uten sertifiseringsmerker, vage spesifikasjoner eller priser betydelig under markedsgjennomsnittet. En CBB60-kondensator for en 1HP pumpemotor koster mellom $5–$20 USD avhengig av kilde og sertifiseringer. Enheter priset til $1–$2 for samme spesifikasjoner bør behandles med dyp skepsis - kompromitterte dielektriske materialer og underdimensjonerte terminaler er vanlige kostnadsbesparende tiltak som resulterer i tidlig feil eller brannfare.

Kablingskonfigurasjoner for CBB60-kondensatorer i forskjellige pumpemotortyper

Mens den grunnleggende funksjonen til CBB60 er den samme for alle enfasemotorer, varierer ledningskonfigurasjonene avhengig av motordesignet.

Permanent delt kondensator (PSC) motor

Dette er den vanligste konfigurasjonen i vannpumper. Kjørekondensatoren CBB60 er permanent koblet i serie med hjelpeviklingen for både start og kjøring. Det er ingen startkondensator og ingen sentrifugalbryter. Kretsen er enkel: Linje 1 kobles til den ene enden av hovedviklingen og en terminal på kondensatoren; den andre kondensatorterminalen kobles til den ene enden av hjelpeviklingen; Linje 2 (nøytral) kobles til de andre endene av begge viklingene.

Kondensatorstart, kondensatorkjøring (CSCR) motor

Større pumpemotorer (typisk over 1HP) bruker noen ganger både en startkondensator (CD60, elektrolytisk) og en driftskondensator (CBB60). Startkondensatoren kobles ut av en sentrifugalbryter når motoren når omtrent 75–80 % av synkron hastighet. CBB60 forblir i krets så lenge den er i drift. I denne konfigurasjonen er de to kondensatorene koblet parallelt under oppstart, noe som gir mye høyere total kapasitans og startmoment, før startkondensatoren faller ut.

Ved service på CSCR-motorer bør begge kondensatorene testes. En mislykket CBB60 forårsaker symptomene beskrevet tidligere. En mislykket CD60-startkondensator får motoren til å summe, men ikke starte - identiske symptomer som CBB60-feil - så å teste begge er avgjørende for nøyaktig diagnose.

To-trinns og reversible pumpemotorer

Noen pumpeapplikasjoner bruker to-hastighetsmotorer (vanlig i bassengpumper for lavstrømsfiltrering kontra høystrømsrensemoduser) eller reversible motorer (brukes i noen vanningsventiler). Disse kan bruke to CBB60-kondensatorer med forskjellige verdier, eller en enkelt kondensator med et koblingsrelé. Se alltid koblingsskjemaet for motoren – vanligvis trykt på motorens navneskilt eller på innsiden av koblingsboksens deksel – før du foretar noen ledningsendringer.

Forlenge levetiden til din CBB60 kjørekondensator

En kvalitet CBB60 kondensator i et godt vedlikeholdt system kan vare 10–15 år. Her er praktiske trinn for å maksimere levetiden.

• Installer overspenningsvern — En overspenningsvern i hele huset eller en motorklassifisert overspenningsdemper nær pumpepanelet absorberer forbigående overspenninger før de når kondensatorens dielektriske.
• Vedlikehold trykktanken — En riktig ladet blæretrykktank hindrer pumpen i å sykle kort, noe som reduserer antallet oppstartshendelser med høy inrush per dag dramatisk. Typisk forladetrykk bør settes til 2 PSI under innkoblingstrykket til trykkbryteren.
• Sørg for tilstrekkelig ventilasjon — Hvis pumpen er innelukket i et skap eller en grop, kontroller at det er tilstrekkelig luftstrøm rundt motoren og kondensatorhuset. Stillestående varm luft forkorter levetiden betraktelig.
• Årlig visuell inspeksjon — En gang i året, fjern kondensatordekselet og inspiser enheten for de fysiske skadeindikatorene beskrevet tidligere. Tidlig oppdagelse av utbuling eller siver kan forhindre motorskade.
• Proaktiv erstatning — For kritiske bruksområder (brønnpumper som betjener hjem uten alternativ vannforsyning), bytt CBB60 forebyggende hvert 7.–10. år som en del av planlagt vedlikehold. Kostnaden for en kondensator er triviell sammenlignet med kostnaden for et nødanrop eller brente motorviklinger.
• Hold terminalene rene og stramme — Løse eller korroderte klemmeforbindelser øker kontaktmotstanden, noe som genererer varme lokalt og kan føre til for tidlig isolasjonsskade. Rengjør terminalene med kontaktrens årlig og kontroller mekanisk tetthet.

Vanlige spørsmål om CBB60-kondensatorer i vannpumpesystemer

Kan jeg bruke en høyere µF kondensator enn spesifisert for å få mer strøm fra pumpen?

Nei. Kapasitansverdien bestemmes av motorens viklingsegenskaper, ikke av et ønske om konservatisme. Bruk av en høyere verdi øker hjelpeviklingsstrømmen utover designgrensene, forårsaker overoppheting av både viklingen og kondensatoren, og kan ødelegge motoren i løpet av timer eller dager. Den nominelle verdien er den riktige verdien – punktum.

Er det trygt å kjøre en pumpe uten kondensator midlertidig?

Nei. Uten CBB60 vil en PSC-motor enten ikke starte (og overopphetes mens du prøver) eller kjøre alvorlig ubalansert og overopphetes raskt. Å kjøre selv kort uten riktig driftskondensator risikerer å brenne hjelpeviklingsisolasjonen - en feilmodus som krever full motorbytte.

Bruker en nedsenkbar pumpe også en CBB60-kondensator?

De fleste nedsenkbare brønnpumper bruker to- eller tre-leder motorkonfigurasjoner. To-tråds nedsenkbare motorer har en intern driftskondensator innebygd i selve motoren, som ikke kan repareres på stedet. Tre-tråds nedsenkbare motorer bruker en ekstern kontrollboks som inneholder en startkondensator og ofte en driftskondensator - kjørekondensatoren i denne boksen er vanligvis en CBB60 eller tilsvarende, og den kan skiftes ut i felten. Hvis du har en tretråds nedsenkbar pumpe som ikke starter, er de eksterne kontrollbokskomponentene (inkludert driftskondensatoren) de første tingene du må diagnostisere.

Hvordan finner jeg riktig erstatning hvis etiketten på den gamle kondensatoren er uleselig?

Kontroller først motorens navneskilt - mange motorprodusenter skriver ut den nødvendige kondensatorverdien direkte på motorens dataskilt. Hvis ikke, slå opp motormodellnummeret på nettet eller kontakt produsenten. Som en siste utvei, mål de fysiske dimensjonene til den gamle kondensatoren, estimer HP-klassifiseringen til motoren fra navneskiltet, og bruk tabellen ovenfor som en startveiledning – kontroller deretter med en elektriker før installasjon.
