Hvordan teste AC-kondensator med multimeter? | god vs dårlig kondensator live test

Å avgjøre om en AC-kondensator i et klimaanlegg er bra eller dårlig krever ikke profesjonell elektronikkteknikk. Så lenge du har et multimeter med "kapasitanstest"-funksjon, kan du følge disse trinnene og selv bli semi-ekspert.

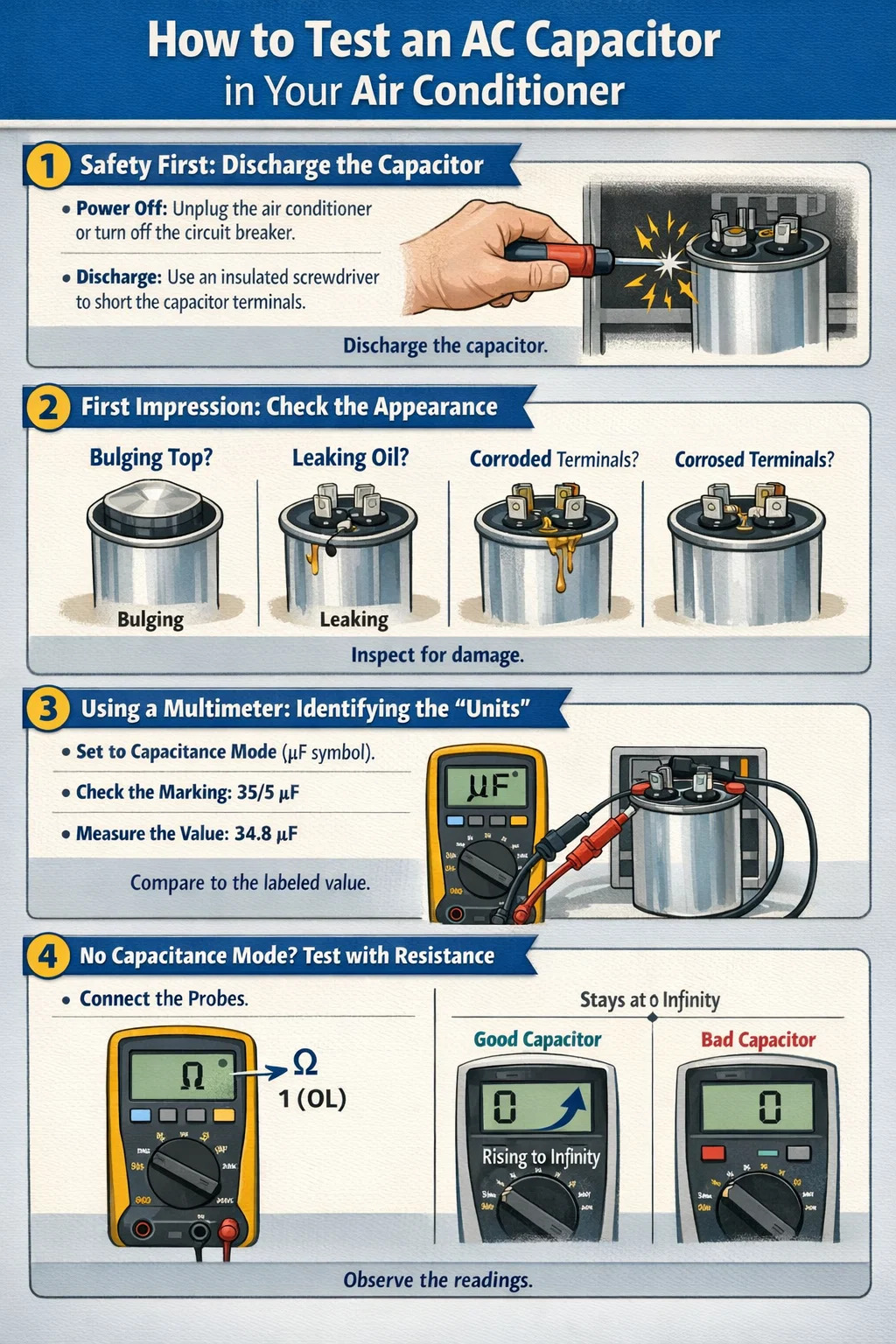

1. Sikkerhet først: Tøm ut kondensatoren

Dette trinnet er det viktigste før du begynner å teste. En AC-kondensator er som et batteri; selv etter at strømmen er slått av, kan den fortsatt holde på en høyspentladning, og direkte berøring av den kan føre til et alvorlig elektrisk støt.
Slå av: Koble fra klimaanlegget eller slå av strømbryteren.
Utladning: Finn en skrutrekker med et godt isolert håndtak og bruk metallskaftet til å berøre de to (eller tre) terminalene på kondensatoren samtidig. Hvis du hører et "popp" eller ser en liten gnist, betyr det at restladningen er utladet.

2. Førsteinntrykk: Sjekk utseendet

Noen defekte AC kondensatorer trenger ikke engang å bli testet med et instrument; du kan se bare ved å se på dem:
Svulmende: Toppen av kondensatoren skal være flat. Hvis det svulmer som gjæret brød, er det definitivt ødelagt.
Lekker olje: Hvis det lekker oljeaktig væske fra bunnen eller toppen, indikerer det indre skade.
Korrosjon: Sterkt korroderte terminaler kan også føre til dårlig kontakt.

3. Bruke et multimeter: Identifisere "enhetene"

Still multimeteret til kapasitansmåleområdet (vanligvis merket med symbolet –|(– eller merket nF/μF).
Sjekk merkingene: Hver AC-kondensator vil ha sin kapasitansverdi skrevet på siden. For eksempel betyr "35/5 μF" at det er en dobbel kondensator, der den største er 35 og den minste er 5.
Mål den faktiske verdien: Plasser multimeterprobene på de tilsvarende terminalene (f.eks. "C" og "HERM" for å måle kompressorseksjonen, "C" og "FAN" for å måle vifteseksjonen).
Sammenlign: Hvis den målte verdien er vesentlig forskjellig fra den merkede verdien (f.eks. merket 35, men målingen er bare 10, eller det er ingen avlesning i det hele tatt), betyr det at kondensatoren er "svak" og må skiftes ut.

4. Hva om det ikke er noe kapasitansområde? Bruk motstandsområdet til å "lytte til hjerteslag"

Hvis multimeteret ditt ikke har en dedikert funksjon for kapasitansmåling, kan du bruke motstandsområdet (Ω) for å vurdere det grovt:
Dynamisk observasjon: Koble til sonder og observer tallene på skjermen. En god kondensator vil vise et lite tall som raskt øker og til slutt viser uendelig (eller "1"/"OL").
Prinsipp: Dette er fordi batteriet i multimeteret lader kondensatoren. Hvis tallet forblir uendret eller alltid viser 0, er AC-kondensatoren definitivt defekt.

5. Vanlige tegn på gode og dårlige kondensatorer
