CBB60 kondensatorpolaritet: er den positiv eller negativ?

CBB60 kondensator Polaritet: Det direkte svaret

CBB60-kondensatoren er verken positivt eller negativt . Det er en ikke-polarisert AC-kondensator, noe som betyr at den ikke har noen utpekt positiv eller negativ terminal. Du kan koble begge terminalene til hver side av kretsen uten risiko for skade eller funksjonsfeil. Dette er en av de mest grunnleggende egenskapene som skiller den fra elektrolytiske kondensatorer, som er strengt polariserte og vil svikte - eller til og med eksplodere - hvis de kobles feil.

Mange som søker etter polaritetsinformasjon om CBB60-kondensatorer kommer fra en bakgrunn av arbeid med DC-kretser, hvor elektrolytiske kondensatorer er vanlige. I slike sammenhenger betyr polaritet enormt mye. Men CBB60 er designet spesielt for miljøer med vekselstrøm (AC), der strømretningen reverseres kontinuerlig - vanligvis 50 eller 60 ganger per sekund, avhengig av din lokale nettfrekvens. I et slikt miljø vil en polarisert kondensator bli ødelagt nesten umiddelbart. CBB60 håndterer dette sømløst fordi dens indre struktur er symmetrisk og ikke-polarisert.

Så hvis du ser to terminaler på en CBB60-kondensator og lurer på hvilken som er hvilken - slutt å bekymre deg. De er utskiftbare. Bare koble dem til kretsen din og kondensatoren vil gjøre jobben sin.

Hva er en CBB60-kondensator og hva brukes den til

CBB60 er en metallisert polypropylenfilmkondensator designet for start- og kjøring av vekselstrømsmotorer. Navnet "CBB" er en kinesisk standardbetegnelse der "CB" refererer til kondensatortypen og "B60" refererer til den spesifikke serien innenfor den klassifiseringen. Disse kondensatorene kalles noen ganger også "motordriftskondensatorer" eller "AC-filmkondensatorer", og de er mye brukt over hele verden i enfase induksjonsmotorer.

Du finner CBB60-kondensatorer i et bredt utvalg av hverdagsutstyr, inkludert:

• Vannpumper og nedsenkbare pumper som brukes i boliger, landbruk og bygg
• Luftkompressorer og klimaanlegg
• Vaskemaskiner (spesielt eldre trommelmodeller)
• Elektriske vifter og ventilasjonsutstyr
• Elektroverktøy som bruker enfase AC induksjonsmotorer
• Svømmebassengpumper og spautstyr
• Landbruksvanningsmotorer

Det typiske kapasitansområdet for CBB60 kondensatorer går fra 1 µF til 100 µF , med spenningsklassifiseringer vanligvis på 250VAC eller 450VAC. Neien modeller med høyere belastning er vurdert til 500VAC. De hyppigst forekommende verdiene i vannpumpeapplikasjoner er mellom 8 µF og 30 µF. For vaskemaskinmotorer er 6 µF til 16 µF vanlig. Kondensatorkroppen er typisk sylindrisk med to eller fire ledninger som strekker seg fra den ene enden, innkapslet i et plastskall som gir isolasjon og miljøbeskyttelse.

Den interne konstruksjonen bruker en tynn film av polypropylen som dielektrisk materiale, med aluminiummetallisering avsatt direkte på filmen. Denne utformingen gir kondensatoren dens selvhelbredende egenskap - hvis en liten del av dielektrikumet punkteres av en spenningsspiss, fordamper den lokale metalliseringen og reparerer feilen effektivt, noe som forlenger kondensatorens levetid betydelig sammenlignet med eldre papir- eller foliedesign.

Hvorfor CBB60-kondensatorer ikke har noen positiv eller negativ terminal

For å forstå hvorfor polaritet er irrelevant for en CBB60-kondensator, hjelper det å forstå den grunnleggende fysikken til kondensatorer og hvordan vekselstrøm oppfører seg annerledes enn likestrøm.

Hvordan AC Current endrer alt

I en DC-krets flyter strømmen bare i én retning. En polarisert kondensator som en elektrolytisk har et oksidlag på den ene platen som bare fungerer som et dielektrikum når riktig terminal er koblet til den positive spenningen. Hvis du snur polariteten, brytes oksidlaget ned, gass bygges opp inne i kondensatoren, og katastrofal svikt følger - noen ganger voldsomt.

Vekselstrøm reverserer retning ved nettfrekvensen. I et 50 Hz-system fullfører strømmen 50 hele sykluser per sekund, noe som betyr at den snur retning 100 ganger per sekund. I et 60 Hz-system reverserer det 120 ganger per sekund. En kondensator i dette miljøet må kunne lades og utlades i begge retninger med lik effektivitet. Dette er nøyaktig hva polypropylenfilmdielektrikken i en CBB60 gir - den lader og utlades symmetrisk uavhengig av hvilken terminal som har høyere potensial til enhver tid.

Filmens dielektriske rolle

Polypropylen er en ikke-polar polymer. I motsetning til aluminiumoksid (brukt i elektrolytiske kondensatorer), er polypropylen ikke avhengig av retningen til det elektriske feltet for å opprettholde dets dielektriske egenskaper. Filmen fungerer identisk enten det elektriske feltet peker fra venstre til høyre eller fra høyre til venstre. Denne materialegenskapen er det som gjør CBB60 fullt symmetrisk og ikke-polarisert på fysisk og kjemisk nivå.

De to elektrodene i en CBB60 er kjemisk identiske - begge er metalliseringslag av aluminium på polypropylenfilm. Det er ingen oksidlag, ingen asymmetri og ingen foretrukket retning. Dette er en grunnleggende forskjell fra elektrolytiske kondensatorer, og det er grunnen til at du aldri vil finne en " " eller "−" merking på en CBB60 kondensatorkropp.

Lese merkingene på en CBB60-kondensator

Siden CBB60-kondensatoren ikke har noen polaritetsmerker, er det fortsatt viktig å forstå hva de trykte etikettene betyr for riktig bruk. Her er en oversikt over de typiske merkingene du vil møte:

Legg merke til at ingen av disse merkene indikerer positive eller negative terminaler - fordi det ikke er noen. De to ledningsledningene på kondensatoren er fullstendig utskiftbare for alle praktiske formål. Om du kobler den venstre ledningen eller den høyre ledningen til motorens startvikling spiller ingen rolle elektrisk.

Det som er avgjørende er å matche kapasitansverdi og spenningsklassifisering til de originale spesifikasjonene til din motor eller apparat. Bruk av en kondensator med feil kapasitans – selv med så lite som 20 % – kan føre til at motoren går ineffektivt, overopphetes eller ikke starter. Bytt alltid ut en CBB60 med en med identisk eller svært nær kapasitans og lik eller høyere spenningsklassifisering.

Hvordan koble til en CBB60-kondensator på riktig måte

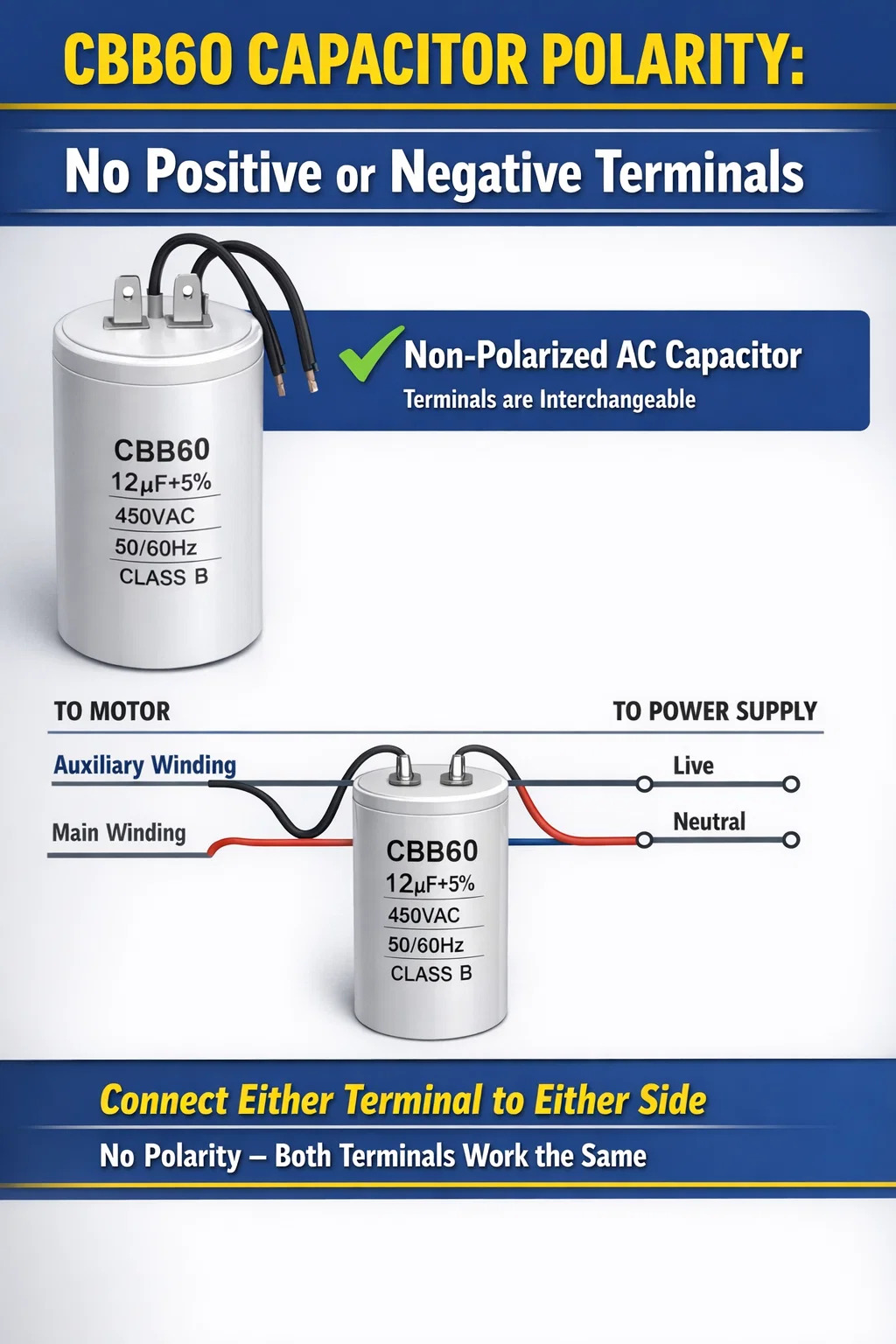

Siden polaritet ikke er et problem, fokuserer ledningen til en CBB60-kondensator helt på å koble den til de riktige punktene i motorkretsen. Slik fungerer det i en typisk enfase induksjonsmotorapplikasjon:

Grunnleggende tilkobling i en enfasemotor

En standard enfase induksjonsmotor har to sett med viklinger: en hovedvikling og en hjelpevikling (start). CBB60-kondensatoren er koblet i serie med hjelpeviklingen. Dette skaper et faseskift mellom strømmen i de to viklingene, og produserer et roterende magnetfelt som lar motoren starte og gå.

Den typiske ledningsrekkefølgen er:

1. Koble en terminal på CBB60 til den ekstra viklingsterminalen på motoren
2. Koble den andre terminalen på CBB60 til den strømførende (linje) terminalen på strømforsyningen
3. Hovedviklingen kobles direkte over strømforsyningen (strømførende og nøytral)
4. Begge viklingene deler den nøytrale forbindelsen

Fordi de to terminalene på CBB60 er utskiftbare, spiller det ingen rolle hvilken terminal du fester til viklingen og hvilken du kobler til tilførselsledningen. Kretsens oppførsel er identisk uansett.

Fire-Leads CBB60 kondensatorer

Noen CBB60-kondensatorer kommer med fire ledninger i stedet for to. Dette betyr ikke at de er polariserte - det betyr ganske enkelt at kondensatoren har to interne seksjoner som kan kobles parallelt (for full kapasitans) eller i serie (for redusert kapasitans og høyere effektiv spenningsklassifisering). Denne konfigurasjonen brukes noen ganger for å tillate fleksibilitet i motortilpasning uten å lagre flere kondensatorverdier. I de fleste erstatningsscenarier vil du koble de fire ledningene som to par for å oppnå parallell drift og full nominell kapasitans.

Sjekk alltid koblingsskjemaet som er trykt på motoren eller i servicehåndboken når du har å gjøre med fire-avledningskondensatorer. Konfigurasjonen kan påvirke motorytelsen betydelig.

Sikkerhetsregler ved kabling

Selv om polaritet ikke er et problem, er det absolutt sikkerhet. Følg disse forholdsreglene når du arbeider med CBB60-kondensatorer:

• Lad ut kondensatoren før håndtering - selv etter at strømmen er fjernet, kan en CBB60 holde på en farlig ladning i en betydelig periode. Kortslutt terminalene kort med en isolert motstand (rundt 10 kΩ, 10 W) før du berører dem
• Koble alltid fra strømmen ved bryteren før du åpner et motorhus eller koblingsboks
• Bruk isolert verktøy og bruk fottøy med gummisåler
• Bekreft at den nye kondensatorens spenningsklasse samsvarer med eller overstiger den opprinnelige spesifikasjonen – installer aldri en undervurdert kondensator
• Inspiser ledningsisolasjonen på ledningene for sprekker eller varmeskader før du kobler til

Sammenligning av CBB60-kondensatorer med polariserte elektrolytiske kondensatorer

En vanlig kilde til forvirring er forskjellen mellom CBB60-filmkondensatorer og elektrolytiske kondensatorer. Å forstå skillet forhindrer tydelig kostbare feil ved valg av erstatninger eller diagnostisering av feil.

En praktisk implikasjon av denne tabellen: aldri forsøk å erstatte en elektrolytisk kondensator med en CBB60 i en motorkrets . Selv om du finner en elektrolytisk kondensator med samme kapasitansverdi, vil dens manglende evne til å håndtere omvendt polaritet ved AC-frekvenser føre til at den svikter innen sekunder etter drift. Feilen kan være eksplosiv og farlig.

Hvordan finne ut om en CBB60-kondensator har sviktet

CBB60-kondensatorer brytes ned over tid, spesielt i høytemperaturmiljøer. Når en CBB60 svikter, viser motoren den betjener vanligvis tydelige symptomer. Å kjenne til disse symptomene lar deg diagnostisere problemet raskt i stedet for å erstatte hele motoren unødvendig.

Vanlige symptomer på en mislykket CBB60-kondensator

• Motoren brummer, men starter ikke — Dette er det mest klassiske tegnet. Hovedviklingen energiserer og lager en brummen, men uten den faseforskyvede strømmen fra kondensatoren er det ikke noe roterende felt og motoren forblir stasjonær
• Motoren starter hvis den roterer manuelt, men ikke kan starte selv - en delvis degradert kondensator kan fortsatt gi nok faseskift når rotoren beveger seg, men ikke nok til å overvinne innledende treghet
• Motoren går saktere enn normalt eller trekker mer strøm enn nominell
• Motoren overopphetes under normale belastningsforhold
• Synlig fysisk skade på kondensatorkroppen - utbuling, sprekker, brennmerker eller oljelekkasje fra dekselet
• En brennende lukt kommer fra motorhuset

Tester en CBB60-kondensator med et multimeter

Du kan utføre en grunnleggende sjekk ved hjelp av et digitalt multimeter med en kapasitansmålingsfunksjon. Etter sikker utlading av kondensatoren, koble probene til de to terminalene - fordi det ikke er noen polaritet, spiller det ingen rolle hvilken sonde som berører hvilken terminal. Måleren skal vise en kapasitansverdi nær den nominelle verdien som er trykt på kroppen.

En sunn CBB60 vil typisk måle innenfor ±10 % av dens nominelle kapasitans . For eksempel bør en 20 µF kondensator lese mellom 18 µF og 22 µF. En avlesning betydelig under den nominelle verdien - for eksempel 8 µF på en 20 µF kondensator - indikerer at dielektrikumet har degradert og kondensatoren bør byttes ut. En lesing på null eller åpen krets betyr at kondensatoren har sviktet fullstendig.

Noen enklere multimetre har kun motstandsmåling. I så fall er en grovtest å sette måleren til et høyt motstandsområde (som 2 MΩ) og kort berøre probene til kondensatorterminalene. En fungerende kondensator vil vise en kortvarig lav avlesning når den lades fra målerens interne batteri, deretter vil avlesningen klatre mot det uendelige ettersom kondensatoren holder ladningen. Hvis måleren viser null (kortslutning) eller holder seg på maksimum fra begynnelsen (åpen krets), har kondensatoren sviktet.

Når visuell inspeksjon er nok

I mange tilfeller trenger du ikke en måler i det hele tatt. Hvis CBB60-kondensatorkroppen viser noe av følgende, skift den ut umiddelbart uten ytterligere testing:

• Det sylindriske skallet er hoven eller svulmende når som helst
• Det er en sprekk eller splitt i plasthuset
• Det er svidde merker, smeltede områder eller mørkfarging av foringsrøret
• Det er synlige oljerester på eller rundt kroppen (som indikerer at dielektrisk olje har lekket)
• En eller flere av ledningsledningene har skilt seg fra kroppen eller viser korrosjon ved inngangspunktet

Velge riktig erstatning CBB60-kondensator

Når du kjøper en erstatning CBB60-kondensator, er det tre parametere som betyr noe over alt annet: kapasitansverdi, spenningsklassifisering og terminalkonfigurasjon. Hvis du får noen av disse feil, kan det føre til at motoren underpresterer, overopphetes eller svikter raskt igjen.

Matchende kapasitans nøyaktig

Kapasitansverdien bestemmer hvor mye faseforskyvning kondensatoren introduserer mellom hoved- og hjelpeviklingene. Motorprodusenten har beregnet denne verdien for optimalt startmoment og kjøreeffektivitet. Å avvike betydelig fra denne verdien – med mer enn omtrent 10 % – vil forårsake målbare problemer:

• For lav kapasitans: redusert startmoment, motoren kan ikke starte under belastning, høyere kjørestrøm, overoppheting
• For høy kapasitans: overdreven strøm gjennom hjelpeviklingen, overoppheting av både vikling og kondensator, redusert motorlevetid

Kjøp alltid en erstatning med nøyaktig samme kapasitansvurdering som originalen. Hvis den opprinnelige verdien er uklar fordi etiketten har blitt skadet, sjekk motorens navneskilt eller teknisk dokumentasjon for spesifisert kondensatorverdi.

Spenningsklassifisering: Match eller Overskrid

Spenningen til erstatningen må være lik eller høyere enn originalen. Hvis originalen ble vurdert til 250VAC, kan du bruke en 250VAC eller 450VAC erstatning - men ikke en 150VAC kondensator. Installering av en undervurdert kondensator er en brannfare og vil føre til rask feil. Å bruke en høyere klassifisert kondensator er helt trygt og noen ganger fordelaktig i krevende applikasjoner der spenningstopper er vanlige.

Fysisk størrelse og montering

CBB60 kondensatorer kommer i standard sylindriske størrelser, med diameter og lengde avhengig av kapasitans og spenningsklassifisering. En høyere kapasitans eller spenningsvurdering betyr vanligvis en større kropp. Når du bytter i et tett motorhus, må du bekrefte at de fysiske dimensjonene til erstatningen passer til den tilgjengelige plassen. Ledningslengden og -diameteren bør også være kompatible med eksisterende ledningsforbindelser.

Kvalitet og sertifisering er viktig

Markedet for CBB60 kondensatorer inkluderer produkter av svært varierende kvalitet. Substandard kondensatorer kan ha faktiske kapasitansverdier langt fra oppgitt karakter, lavere gjennomslagsspenninger enn merket og vesentlig kortere levetid. Når du kjøper erstatninger, se etter kondensatorer som har anerkjente sikkerhetssertifiseringer som CQC (China Quality Certification), TÜV, VDE eller UL. Disse sertifiseringene indikerer at kondensatoren er uavhengig testet og oppfyller etablerte sikkerhets- og ytelsesstandarder.

Praktiske tips for arbeid med CBB60-kondensatorer

Utover de grunnleggende spørsmålene om polaritet og utskifting, er det flere praktiske punkter som er verdt å vite hvis du regelmessig jobber med motorer, pumper eller apparater som bruker CBB60-kondensatorer.

Ha en reserve for hånden for kritisk utstyr

For utstyr som vanningspumper, sumppumper eller klimaanlegg hvor nedetid forårsaker betydelige problemer, er det en praktisk investering å beholde en ekstra CBB60-kondensator med riktig klassifisering. Disse kondensatorene er rimelige - vanligvis mellom $2 og $15 avhengig av kapasitans og vurdering - og en sviktet kondensator er en av de vanligste årsakene til at enfasemotorer slutter å fungere. Å ha den riktige reservedelen på hyllen betyr en 10-minutters reparasjon i stedet for en flerdagers ventetid på levering av deler.

Temperaturen påvirker kondensatorens levetid

Varme er hovedfienden til CBB60-kondensatorer. De fleste er vurdert for drift opp til 70°C, med noen høyspesifikasjonsmodeller vurdert til 85°C. Å bruke en kondensator kontinuerlig nær dens maksimale temperaturklassifisering forkorter levetiden dramatisk. For motorer installert i dårlig ventilerte skap eller i varmt klima, bør du vurdere å bruke en kondensator som er klassifisert for en høyere temperatur enn minimumskravet. Å sikre tilstrekkelig ventilasjon rundt motorhuset bidrar også til å forlenge kondensatorens levetid betydelig.

Fuktighet og miljøvern

I utendørs bruk eller fuktige miljøer - vanlig for vanningspumper og bassengutstyr - kan ledningsledningene til en CBB60-kondensator korrodere over tid hvis de utsettes for fuktighet. Forbindelsene mellom ledningene og motorklemmene er spesielt sårbare. Når du bytter ut en kondensator i slike miljøer, bruk vanntette koblinger eller pakk inn koblinger med selvsammensmeltende tape for å hindre at fukt trenger inn. Inspiser koblingene minst én gang per sesong under forhold med høy luftfuktighet.

Ikke kjør en motor uten kondensatoren

Noen teknikere, når de diagnostiserer en motor som ikke vil starte, kobler fra kondensatoren midlertidig for å sjekke om motorviklingene er funksjonelle. Selv om motoren kan spinne hvis den startes manuelt, kan det å kjøre den på denne måten - selv kortvarig - skade hjelpeviklingene. Ha alltid riktig kondensator i kretsen før du tilfører vedvarende strøm til motoren. Korte diagnostiske tester på noen få sekunder er generelt tolerable, men kjører ikke motoren ubelastet og uten kondensator i en lengre periode.
