Hva brukes en CBB60-kondensator til? Applikasjoner og veiledning

Hva brukes en CBB60-kondensator til?

A CBB60 kondensator er en kondensator av filmtypen AC-motordrift brukes først og fremst til å starte og kjøre enfase induksjonsmotorer i vannpumper, nedsenkbare pumper, vaskemaskiner, luftkompressorer og lignende motordrevne apparater. Den gir faseforskyvningen som trengs for å generere et roterende magnetfelt inne i motoren, slik at den kan starte under belastning og opprettholde jevn, effektiv drift under kontinuerlig bruk. I motsetning til elektrolytiske startkondensatorer, er CBB60 klassifisert for permanent tilkobling i kretsen og forblir strømførende gjennom motorens driftssyklus.

"CBB"-betegnelsen identifiserer den som en metallisert polypropylenfilmkondensator - en kinesisk standardklassifisering. "60" refererer til den spesifikke underkategorien som dekker motordrevne kondensatorer designet for AC-applikasjoner. Disse komponentene er mye produsert i henhold til IEC 60252 og GB/T 3667 standarder, og deres pålitelighet avgjør direkte om en pumpe eller motor starter ved første forsøk eller svikter for tidlig.

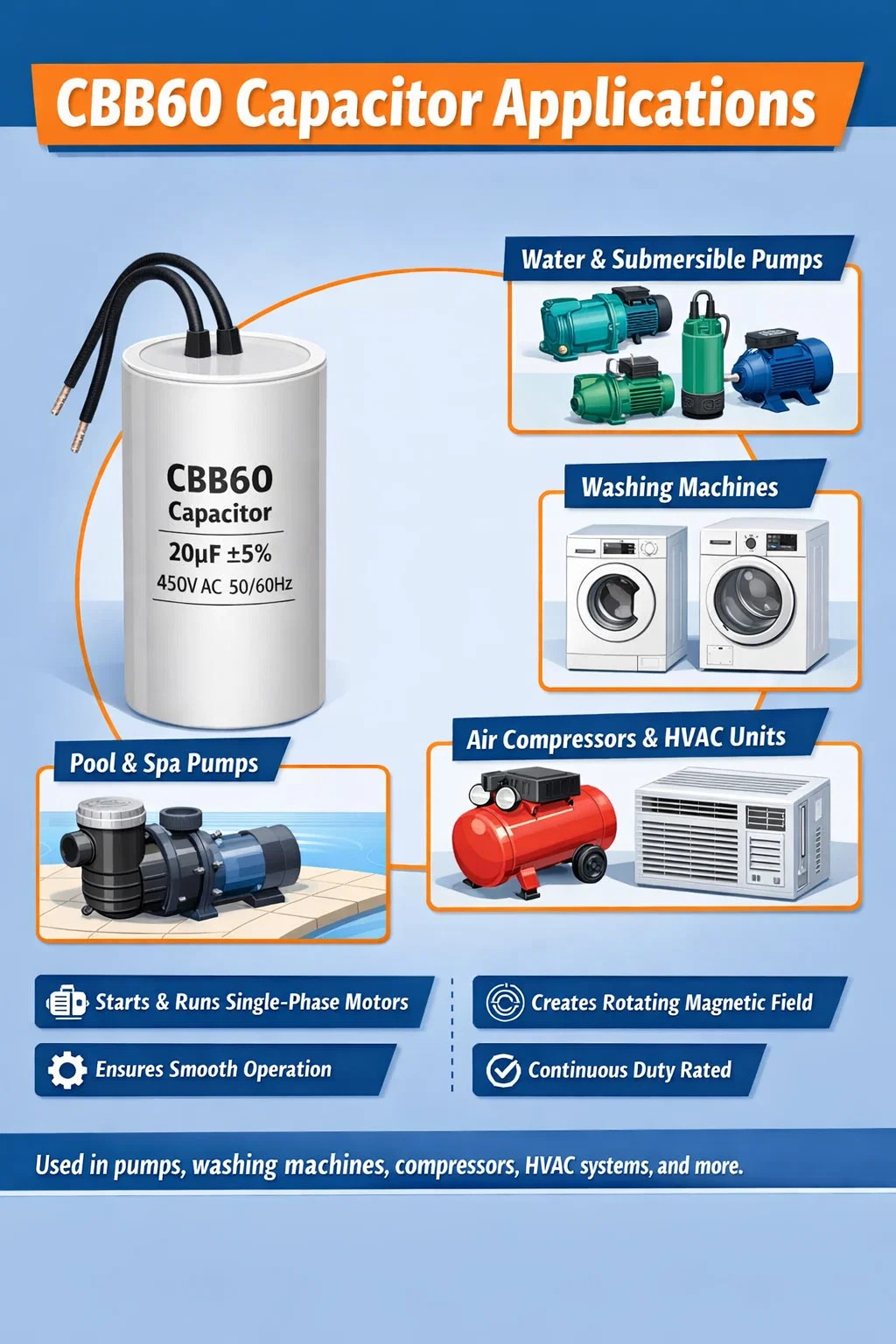

Kjerneapplikasjoner for CBB60-kondensatorer

CBB60-kondensatoren vises i et overraskende bredt utvalg av utstyr. Mens pumpeapplikasjoner dominerer markedet, gjør komponentens evne til å håndtere kontinuerlig vekselspenning ved nominell frekvens den egnet der hvor en enfasemotor trenger hjelp til å skape en andre fase.

Vannpumper og nedsenkbare pumper

Dette er den dominerende brukssaken globalt. Vannpumper til boliger fra 0,37 kW til 2,2 kW nesten universelt stole på en CBB60 kjøre kondensator. Hagepumper, dyser med grunne brønner, nedsenkbare brønner med dype brønner og trykkforsterkerpumper trenger alle en kondensator for å dele den enfasede forsyningen i to effektive faser. Kapasitansverdier for pumpeapplikasjoner faller vanligvis mellom 6 µF og 100 µF , med arbeidsspenninger på 250 VAC eller 450 VAC avhengig av forsyningsspenning og motordesign.

En mislykket CBB60 i en pumpekrets får motoren til å summe ved oppstart, men ikke rotere - den trekker låst rotorstrøm (ofte 6–8 ganger nominell kjørestrøm) uten å spinne, noe som kan overopphetes og brenne viklingen i løpet av sekunder hvis den termiske beskyttelsen ikke slår ut i tide.

Vaskemaskiner

Vaskemaskiner med trommel og toppmating bruker CBB60-kondensatorer på hovedvaskemotoren og ofte også på avløpspumpemotoren. Kapasitansverdier her er typisk 8 µF til 20 µF ved 450 VAC . En vaskemaskin som starter, men ikke klarer å agitere eller sentrifugere riktig - til tross for at motoren lager en summende lyd - er et klassisk symptom på en degradert CBB60-kondensator hvis kapasitans har falt under motorens minimumsterskel.

Luftkompressorer og VVS-utstyr

Enfase luftkompressorer som brukes i verksteder og bilverksteder krever ofte CBB60-enheter med høy kapasitans — verdier på 50 µF til 100 µF er vanlige på 1,5 kW til 3 kW kompressormotorer. Noen HVAC-viftemotorer og små kompressorer i vindusklimaanlegg bruker også driftskondensatorer i CBB60-stil, men i nordamerikanske markeder er det ovale aluminiumboksformatet mer utbredt mens den sylindriske CBB60-formen dominerer Asia og store deler av Europa.

Andre motordrevne husholdningsapparater

Basseng- og spasirkulasjonspumper, vanningssystempumper, kornbehandlingsmotorer, små dreiebenker og til og med noen kjølekompressorer i kommersielle kjølere bruker CBB60-kondensatorer. Enhver applikasjon som kjører en permanent delt kondensator (PSC) eller kondensator-start kondensator-kjøring (CSCR) enfase induksjonsmotor kan potensielt bruke en CBB60 i kjøreposisjon.

Hvordan en CBB60-kondensator fungerer i en motorkrets

Enfaset vekselstrøm i seg selv kan ikke skape et roterende magnetfelt i en motorstator - den produserer bare et pulserende felt som får rotoren til å vibrere, men ikke spinne. For å løse dette bruker motordesignere en driftskondensator koblet i serie med en andre (hjelpe-) vikling. Kondensatoren forskyver strømfasen i den viklingen med omtrent 90 elektriske grader i forhold til strømmen i hovedviklingen. Denne kunstige tofasetilførselen skaper det roterende magnetiske feltet som produserer dreiemoment og lar motoren selvstarte og gå kontinuerlig.

CBB60 forblir permanent i kretsen - i motsetning til elektrolytiske startkondensatorer, som kobles ut via en sentrifugalbryter eller relé når motoren når omtrent 75–80 % av synkron hastighet. Dette betyr at CBB60 må håndtere kontinuerlig AC-spenningsspenning uten betydelig kapasitansdrift. Den metalliserte polypropylenfilmkonstruksjonen gir den denne egenskapen: polypropylen har ekstremt lav spredningsfaktor (tan δ ≤ 0,001 ved 1 kHz) , noe som betyr at praktisk talt ingen energi går til spille som varme inne i kondensatoren under drift.

En viktig selvhelbredende egenskap skiller metalliserte filmkondensatorer fra folietyper. Hvis en mikroskopisk defekt i den dielektriske filmen forårsaker et lokalt sammenbrudd, fordamper metallelektroden rundt feilpunktet, og isolerer det i stedet for å skape en kortslutning. Denne mekanismen lar CBB60-kondensatorer overleve sporadiske spenningstopper som vil ødelegge en ikke-selvhelbredende design.

Nøkkelspesifikasjoner og karakterer forklart

Å lese en CBB60-kondensatoretikett riktig er avgjørende for å velge riktig erstatning. Tabellen nedenfor forklarer de vanlige parametrene og deres typiske områder.

Spenningsklasse: 250 VAC vs 450 VAC

AC-spenningsklassifiseringen er parameteren som oftest misforstås. En 250 VAC klassifisert CBB60 er egnet for motorer som forsynes fra 220–240 VAC nett, men klassifiseringen må ta hensyn til at kondensatorspenningen i en PSC-motor i drift kan være høyere enn forsyningsspenningen. I noen high-slip motordesign når kondensatorterminalspenningen 1,1 til 1,5 ganger forsyningsspenningen . Dette er grunnen til at pumpekondensatorer i 230 VAC-markeder ofte spesifiseres til 450 VAC – noe som gir en betydelig sikkerhetsmargin og forlenger levetiden dramatisk. Bruk av en 250 VAC kondensator der 450 VAC er spesifisert forkorter levetiden drastisk gjennom akselerert dielektrisk aldring.

Kapasitansverdi og motortilpasning

Bytt alltid ut med samme kapasitansverdi som spesifisert på motorens merkeskilt eller i servicehåndboken. En underverdi reduserer startmomentet og kan forhindre at motoren starter under belastning. En oververdi forskyver strømfasen for langt, ubalanserer viklingsstrømmene, øker varmen og kan potensielt føre til at hjelpeviklingen overopphetes. Avvik utover ±10 % av nominell verdi anses generelt utenfor akseptable grenser for erstatning av driftskondensatorer.

Fysisk konstruksjon av en CBB60-kondensator

CBB60 har en karakteristisk sylindrisk form med en hvit eller grå plastkasse, vanligvis laget av flammehemmende polypropylenhus. Den indre viklingen består av to metalliserte polypropylenfilmlag viklet tett sammen. Metallendestykker sprayes (Schoopage-prosessen) på endene av det viklede elementet for å komme i kontakt med de metalliserte filmlagene, og ledninger eller ledningsterminaler festes til disse endestykkene.

Sårelementet er innkapslet i epoksyharpiks før det settes inn i plastkassen. Denne harpiksfyllingen tjener flere formål: den forhindrer inntrengning av fuktighet, demper vibrasjoner, forbedrer varmeoverføringen fra elementet til dekselet, og holder viklingen mekanisk stabil under motorvibrasjoner.

Terminalkonfigurasjoner varierer etter marked og applikasjon:

• To ledninger (mest vanlig for pumpeapplikasjoner, direkte lodde- eller spadetilkobling)
• Fire ledningsledninger (to per terminal, for enklere seriekobling i multimotorpaneler)
• Skrueterminaler på topplokket (brukes i noen italienske pumpemerker og kompressor-OEM-er)
• Faston / spade tabs (6,3 mm tabs, vanlig i vaskemaskinapplikasjoner)

Fysiske dimensjoner er ikke standardisert på tvers av produsenter. A 20 µF / 450 VAC CBB60 kan ha en kroppsdiameter på 35 mm og en høyde på 60 mm fra en produsent og 40 mm × 70 mm fra en annen. Når du bestiller erstatninger, må du alltid kontrollere at de fysiske dimensjonene passer til den eksisterende motorbraketten eller monteringsklipsen.

CBB60 vs andre motorkondensatortyper

Å forstå hvor CBB60 passer i forhold til andre vanlige motorkondensatortyper hjelper deg med å velge riktig komponent og diagnostisere motorproblemer nøyaktig.

CBB61 ser fysisk ut som CBB60 - begge bruker sylindriske plasthus - men CBB61 er konstruert for vifte- og klimaanlegg innendørsenhetsmotorer som har lavere startmomentkrav. Å erstatte en CBB61 med en kraftig pumpeapplikasjon kan forårsake for tidlig feil fordi CBB61-huset og terminalene ikke er klassifisert for de høyere kapasitansverdiene og kontinuerlige strømbelastninger som er typiske for pumpeservice. Den CBB60 sylindrisk kasse er strukturelt mer robust og typisk IP44- eller IP54-klassifisert, noe som gjør den egnet for fuktige pumperom og utendørs kabinetter.

Hvordan finne ut om en CBB60-kondensator har sviktet

Kondensatorfeil er en av de vanligste årsakene til motorfeil, og CBB60 kondensatorer brytes ned på forutsigbare måter. Gjenkjenne feilmodusene gjør diagnosen raskere og forhindrer unødvendig motorbytte.

Symptombasert diagnose

• Motoren brummer, men vil ikke starte: Hovedviklingen gir energi, men uten tilstrekkelig faseforskyvning i hjelpeviklingen, kan ikke rotoren produsere nok dreiemoment til å overvinne statisk friksjon. Dette er det vanligste symptomet på fullstendig kondensatorfeil (åpen krets).
• Motoren starter sakte eller starter bare hvis den gis et manuelt sentrifuger: Kapasitansen har falt betydelig (vanligvis mer enn 20 % under nominell verdi), men har ikke sviktet fullstendig. Motoren kan gå når den er startet, men kan ikke starte selv på en pålitelig måte.
• Motoren går, men overopphetes: En delvis kortsluttet kondensator leverer feil faseskift, øker strømmen i hjelpeviklingen og forårsaker unormal oppvarming. Motoren kan utløse sin termiske beskyttelse gjentatte ganger.
• Redusert pumpestrøm uten noen åpenbar årsak: En forringet kondensator reduserer motorens effektivitet. Pumpen beveger fortsatt vann, men med lavere trykk eller strømningshastighet, mens energiforbruket forblir det samme eller øker.
• Bulende eller sprukket kasse: Internt gasstrykk fra dielektrisk sammenbrudd får plasthuset til å deformeres. Dette er en synlig ekstern indikator på katastrofal svikt.

Testing med en kapasitansmåler

Lade ut kondensatoren først ved å kortslutte terminalene gjennom en 10 kΩ motstand i minst 5 sekunder – aldri kortslutt dem direkte, da den korte strømstøtet kan skade den interne metalliseringen. Mål deretter kapasitansen med et digitalt multimeter satt til kapasitansmodus eller en dedikert LCR-måler. En lesning innenfor ±5 % av den merkede verdien indikerer at kondensatoren er frisk. Avlesninger under 80 % av nominell kapasitans eller en åpen kretsavlesning (vist som OL eller overbelastning på de fleste målere) bekrefter at kondensatoren må skiftes ut.

Testing av isolasjonsmotstand med et megohmmeter ved 500 VDC brukes i profesjonelle servicemiljøer for å oppdage dielektrisk degradering i tidlig stadium før kapasitansdriften blir alvorlig. En sunn CBB60 bør vise isolasjonsmotstand godt over 1000 MΩ ; avlesninger under 100 MΩ indikerer at dielektriket har absorbert fuktighet eller begynner å svikte.

Årsaker til CBB60-kondensatorfeil og hvordan man kan forhindre dem

De fleste CBB60-feil er ikke tilfeldige - de skyldes spesifikke drifts- eller installasjonsforhold som kan identifiseres og korrigeres for å forlenge levetiden. En godt spesifisert og riktig installert kondensator kan vare 10 til 20 år i kontinuerlig pumpetjeneste. Enheter av dårlig kvalitet eller de som er utsatt for ugunstige forhold kan svikte innen 2–3 år.

Overspenning og spenningsstøt

Den viktigste årsaken til for tidlig svikt. Nettspenningsvariasjoner, svitsjestøt og kapasitiv spenningsøkning i motorens hjelpevikling belaster alle dielektrikumet. Hver volt over den nominelle arbeidsspenningen akselererer aldring eksponentielt - en tommelfingerregel i filmkondensatorteknikk er at hver 10 °C økning i temperatur eller hver 10 % overspenning halverer tilnærmet levetiden . Spesifisering av 450 VAC-kondensatorer for 230 VAC-pumpeapplikasjoner i stedet for 250 VAC gir meningsfull beskyttelse mot overspenningshendelser.

For høy driftstemperatur

Kondensatorens indre temperatur kombinerer omgivelsestemperatur med selvoppvarming fra egne dielektriske tap og ledet varme fra motoren. Kondensatorer montert direkte mot motorrammen i dårlig ventilerte skap kan oppleve overgangstemperaturer 20–30°C over omgivelsestemperatur . Å holde kondensatoren unna varmekilder, bruke en separat monteringsbrakett med luftstrøm, eller velge en høyere temperaturklasse (85°C eller 105°C klassifisert) reduserer alle denne risikoen.

Inntrenging av fukt og vann

Pumperom og utendørsinstallasjoner utsetter kondensatorer for høy luftfuktighet. Polypropylenfilm har naturlig lav fuktighetsabsorpsjon, men dårlig forsegling av kabinettet eller terminale kjertelområder gjør at fuktighet kan spore langs ledninger og inn i kroppen over tid. Kontroller alltid at IP-klassifiseringen til kondensatorhuset samsvarer med installasjonsmiljøet. IP44 er minimum for våte eller fuktige steder; IP54 eller IP55 er å foretrekke for direkte utendørs bruk eller sprututsatte installasjoner.

Motorens startfrekvens

Hver motorstart produserer en kort innkoblingsstrømspids gjennom kondensatoren. Applikasjoner med trykkbryterkontroll som slår pumpen av og på ofte - potensielt dusinvis av ganger i timen - stresser kondensatoren mer enn de der motoren går kontinuerlig. Hvis startfrekvensen overstiger motorprodusentens nominelle driftssyklus, bør du vurdere en kondensator med høyere overspenningsstrøm eller redusere startfrekvensen gjennom trykktankens størrelse.

Velge riktig erstatning CBB60-kondensator

Erstatningsprosessen er enkel hvis riktig informasjon samles inn først. Følg denne sekvensen for å unngå bestillingsfeil.

1. Les etiketten på den mislykkede kondensatoren: Registrer kapasitans (µF), spenningsklassifisering (VAC) og frekvens (Hz). Hvis etiketten er uleselig, sjekk motorens navneskilt eller servicehåndbok for spesifisert driftskondensatorverdi.
2. Match eller overskrid spenningsklassifiseringen: Bytt aldri ut en lavere spenningsklasse. Oppgradering til en høyere spenningsklassifisering (f.eks. 450 VAC som erstatter en 250 VAC i samme kapasitans) er trygt og fordelaktig.
3. Tilpass kapasitans nøyaktig innenfor ±5 %: En motor spesifisert for en 20 µF driftskondensator bør få en erstatning mellom 19 µF og 21 µF. Unngå avvik utover 10 %.
4. Bekreft fysiske dimensjoner: Kontroller at erstatningen passer til monteringsbraketten. Mål kroppsdiameteren og avstanden mellom terminalene hvis du bestiller online.
5. Sjekk terminaltypen: Ledningsledninger, Faston-tapper eller skrueterminaler må samsvare med den eksisterende konfigurasjonen for motorledninger.
6. Velg kvalitet fremfor laveste pris: Kondensatorer fra produsenter som publiserer tredjeparts testrapporter og overholder IEC 60252-1 eller GB/T 3667 standarder, gir mer konsistent levetid enn umerkede enheter uten sporbar kvalitetsdokumentasjon.

Når den opprinnelige verdien er ukjent og motorens navneskilt har gått tapt, kan et grovt estimat gjøres fra motoreffekten. Som en generell regel krever enfase induksjonsmotorer ca 7–8 µF per kilowatt nominell effekt for en driftskondensator, selv om dette varierer betydelig med motordesign og poltall. Dette tallet er bare et startestimat - riktige verdier bør alltid bekreftes med produsentens data.

Sikkerhetsregler ved håndtering av CBB60-kondensatorer

Filmkondensatorer som brukes i motorapplikasjoner lagrer betydelig energi. En 50 µF kondensator ladet til 450 VAC topp (omtrent 636 V topp) lagrer over 10 joule energi — nok til å forårsake alvorlig brannsår eller hjertestans hvis den slippes ut gjennom menneskekroppen. Standard sikkerhetspraksis inkluderer:

• Koble fra og sper strømmen til motoren før du berører kondensatoren.
• Vent minst 60 sekunder etter strømbrudd før du nærmer deg terminaler - motorens hjelpekrets kan beholde ladningen etter at forsyningen er kuttet.
• Utladning gjennom en motstand (10 kΩ, 5 W eller høyere klassifisert) holdt av isolerte prober, aldri ved direkte kortslutning.
• Ikke forsøk å reparere eller åpne en defekt kondensator - innholdet (polypropylenfilm og epoksy) utgjør ingen kjemisk fare, men kabinettet kan være under internt trykk hvis feilen var katastrofal.
• Kast defekte kondensatorer i henhold til lokale WEEE-forskrifter (Waste Electrical and Electronic Equipment) – ikke deponer i jurisdiksjoner der elektronisk avfallssortering er nødvendig.

Ofte stilte spørsmål om CBB60-kondensatorer

Kan jeg bruke en høyere kapasitans CBB60 enn spesifisert for å få mer startmoment?

Nei. En driftskondensator som er for stor forårsaker for høy strøm i hjelpeviklingen under normal drift, noe som fører til overoppheting og forkortet motorlevetid. Hvis mer startmoment er nødvendig, er løsningen å legge til en dedikert startkondensator (elektrolytisk type) parallelt med driftskondensatoren, koblet ut av et relé eller sentrifugalbryter. Ikke overdimensjoner kjørekondensatoren som en løsning.

Er en CBB60-kondensator polarisert?

Nei. CBB60 er en ikke-polarisert AC-kondensator. Terminalene er utskiftbare - det er ingen positiv eller negativ ledning. Dette er en grunnleggende forskjell fra elektrolytiske kondensatorer, som er polariserte DC-komponenter og vil bli ødelagt umiddelbart hvis de kobles til AC.

Kan jeg bruke en CBB60 for å erstatte en CBB65?

Ikke pålitelig. CBB65 er spesielt utviklet for bruk av klimaanlegg og kjølekompressorer med et rundt aluminiumsbokshus som er klassifisert for høyere omgivelsestemperaturer og forskjellige mekaniske monteringskrav. Mens begge bruker metallisert polypropylenfilm, er emballasjen, den termiske ytelsen og vibrasjonsmotstanden forskjellig. Bruk av en CBB60 som en CBB65-erstatning i en HVAC-kompressor anbefales generelt ikke av motorprodusenter.

Hvor lenge skal en CBB60-kondensator vare?

En kvalitet CBB60 kondensator i en korrekt spesifisert applikasjon varer vanligvis 10 000 til 15 000 timers driftstid , som tilsvarer 10–20 år i bruk av pumpe i boliger noen få timer per dag. Billigere enheter med tynnere filmdielektrikum eller metallisering av lavere kvalitet kan mislykkes om 3–5 år. Årlig kapasitansmåling under rutinemessig vedlikehold hjelper til med å identifisere forringelse før det forårsaker en startfeil.

Hva betyr "µF"-merkingen på en CBB60-kondensator?

µF står for mikrofarader, enheten for elektrisk kapasitans. En mikrofarad tilsvarer en milliondel av en farad. Kapasitansverdien som er trykt på kondensatoren (for eksempel 20 µF) må samsvare med motorspesifikasjonen. Tallet bestemmer direkte hvor mye faseforskyvning kondensatoren produserer i hjelpeviklingen og kan ikke byttes ut med vesentlig forskjellige verdier uten å påvirke motorytelsen.

Kan en enkelt CBB60-kondensator brukes til å starte og kjøre en motor?

Ja - dette er nøyaktig hvordan en permanent split-capacitor (PSC) motor fungerer. Den enkle CBB60-driftskondensatoren gir både startfaseskift og driftsfasekorreksjon. Denne designen er enkel og pålitelig, og bytter litt lavere startmoment (sammenlignet med en to-kondensator-start/kjør-design) for å eliminere startbryteren eller reléet. PSC-motorer med en enkelt CBB60-kondensator er standard i pumpe-, vifte- og vaskemaskinapplikasjoner globalt.
