CBB60 vs CBB65 kondensator: Hovedforskjeller forklart

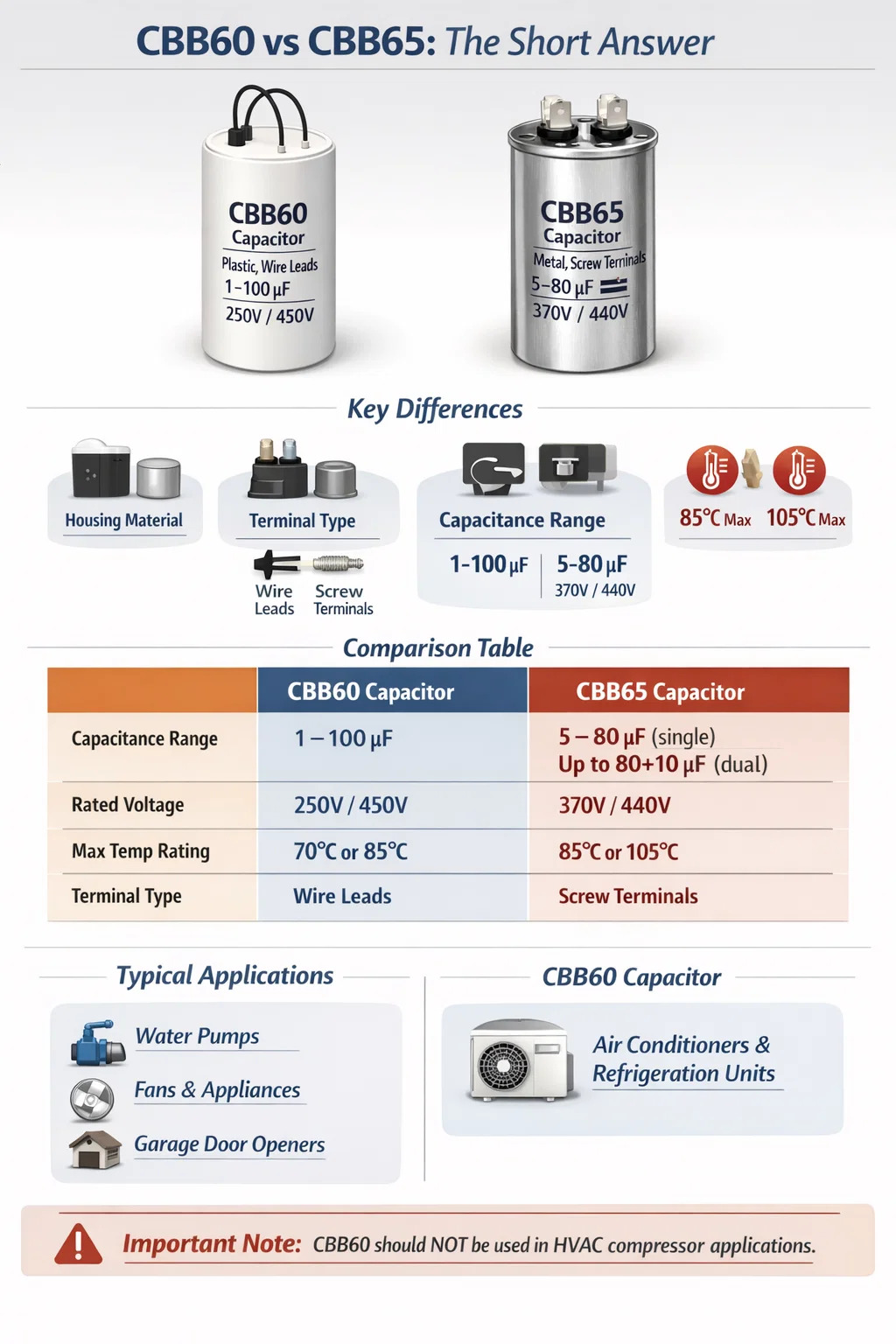

CBB60 vs CBB65: Det korte svaret

Den grunnleggende forskjellen mellom en CBB60 kondensator og en CBB65-kondensator kommer ned til fysisk konstruksjon og tiltenkt bruksmiljø. CBB60 er en sylindrisk, ledningsledet kondensator primært designet for enfase AC-motorer som starter og kjører kretser , mens CBB65 er en metallboks, skrueterminalkondensator utviklet for tyngre bruksområder som klimaanleggskompressorer og kjøleenheter. Begge er polypropylenfilmkondensatorer som opererer på AC-kretser, men de skiller seg betydelig ut i formfaktor, terminaltype, kapasitansområde og termisk motstandskraft.

Hvis du velger en erstatning eller kjøper en kondensator for et nytt design, er de to vanligvis ikke utskiftbare uten hensyn til monteringsmetode, terminalkonfigurasjon og driftstemperaturtak. Å forveksle disse to typene – selv når kapasitansverdien og spenningsklassifiseringen ser ut til å være identiske – kan føre til for tidlig feil eller sikkerhetsrisiko i miljøer med høy belastning.

Fysisk konstruksjon og formfaktor

Det mest umiddelbart synlige skillet mellom CBB60 og CBB65 ligger i deres fysiske emballasje.

CBB60 kondensator: Sylindrisk plasthus

En CBB60-kondensator bruker et sylindrisk plasthus (vanligvis polypropylen eller flammehemmende hus) med to eller fire ledninger som strekker seg fra den ene enden. Kroppsdiameteren varierer vanligvis fra 30 mm til 50 mm , med høyde varierende mellom 60 mm og 100 mm avhengig av kapasitans. Disse ledningene gjør at den kan monteres direkte i motorklemmekort eller kobles til via hurtigkoblingsklemmer. Plasthuset er fylt med epoksyharpiks eller lignende isolerende fyllstoff for å tette den innvendige filmviklingen mot fuktinntrengning.

Fordi den bruker blyledninger, regnes CBB60 som en "blyholdig" komponent. Den sitter vanligvis oppreist eller i en vinkel i en motors kondensatorrom, sikret med en plastbrakett eller klips. Denne designen er plasseffektiv og lav i produksjonskostnad, og det er grunnen til at den dominerer vannpumpemotoren, viftemotoren og motorsegmentet for små apparater.

CBB65 kondensator : Metallbokshus av aluminium

En CBB65-kondensator, derimot, er plassert i en rund beholder av aluminiumslegering . Terminalene er skruekoblinger montert på toppen, noe som muliggjør sikre ledningsforbindelser som motstår vibrasjon bedre enn enkle ledninger. Metallkapslingen gir overlegen varmeavledning og mekanisk beskyttelse sammenlignet med plast. Typiske dimensjoner inkluderer diametre på 40 mm til 50 mm og høyder fra 70 mm til 120 mm, selv om dual-run kondensatorer (som kombinerer to kapasitansverdier i en enhet) kan være større.

Aluminiumsboksen er forseglet med en trykkavlastningsventil i bunn eller topp, som fungerer som en sikkerhetsventil ved innvendig overtrykk. Denne funksjonen er kritisk i kompressormiljøer der omgivelsestemperaturene kan øke raskt. Metallhuset støtter også ekstern montering via et stålbånd eller brakett, som er industristandardmetoden for installasjon av HVAC-kondensatorer.

Sammenligning av elektriske karakterer

Begge kondensatortyper opererer på AC-kretser, men deres nominelle parametere er forskjellige på måter som gjenspeiler deres tiltenkte brukstilfeller.

Spenningsklassifiseringene fortjener spesiell oppmerksomhet. CBB65 er nesten utelukkende tilgjengelig i 370 VAC og 440 VAC for å håndtere spenningsforholdene inne i HVAC-kompressorsystemer, hvor kortvarige overspenninger under motorstart kan nå godt over den nominelle linjespenningen. CBB60-kondensatorer ved 250 VAC ville være farlig undervurdert under disse forholdene – selv om kapasitansverdien tilfeldigvis stemte.

Typiske applikasjonsmiljøer

Å forstå hvor hver kondensator er designet for å fungere, hjelper til med å klargjøre hvorfor de fysiske og elektriske forskjellene eksisterer i utgangspunktet.

Hvor CBB60-kondensatorer brukes

CBB60-kondensatorer er standardkondensatoren for motordrift og motorstart for et bredt spekter av enfasede induksjonsmotorer i miljøer med lett til middels bruk. Vanlige applikasjoner inkluderer:

• Vannpumpemotorer (nedsenkbare og overflatemonterte, typisk 0,37 kW til 2,2 kW)
• Takvifter og avtrekksvifter
• Vaskemaskin trommelmotorer
• Små luftsirkulatorer og ventilasjonsutstyr
• Garasjeportåpnere
• Basseng- og spapumpemotorer i det nedre effektområdet

I disse miljøene har driftstemperaturene en tendens til å holde seg under 70°C til 85°C, og vibrasjonsbelastningene er moderate. Omgivelsene er vanligvis kontrollert nok til at et plastkabinett gir tilstrekkelig beskyttelse mot fuktighet og mekanisk påvirkning.

Hvor CBB65-kondensatorer brukes

CBB65-kondensatorer er spesialbygget for kravene til HVAC- og kjølekompressormotorer. Deres viktigste applikasjonsmiljøer inkluderer:

• Sentrale klimaanleggkompressorenheter (delte systemer, pakkeenheter)
• Varmepumpe kompressorer
• Kommersielle kjølekompressorer
• Luftkjølte kondenseringsenheter
• Kondensatorviftemotorer i utendørs HVAC-enheter

I et utendørs HVAC-kompressorskap på en varm sommerdag kan interne temperaturer nå 55°C til 70°C omgivelsestemperatur med kompressormotorens overflate som tilfører ytterligere lokalisert varme. Kondensatoren som er montert ved siden av den motoren, må pålitelig overleve 85°C til 105°C kontinuerlig driftstemperatur – en spesifikasjon som CBB65 er vurdert for, men de fleste standard CBB60-enheter er ikke det.

Termisk ytelse og varmespredning

Termisk styring er en av de mest teknisk betydningsfulle forskjellene mellom disse to kondensatorfamiliene, og det forklarer direkte valg av materialer.

Polypropylenfilmkondensatorer genererer varme internt på grunn av dielektriske tap, spesielt under kontinuerlig vekselstrøm. I en motordrevet applikasjon er kondensatoren aktivert til enhver tid mens motoren går - det er ikke en kort start-pulskomponent, men et kontinuerlig aktivt element i kjørekretsen. All varme som ikke spres effektivt akkumuleres inne i kondensatorkroppen og akselererer dielektrisk nedbrytning.

Aluminium har en varmeledningsevne på omtrent 205 W/(m·K) , mens typisk ingeniørplast som brukes i CBB60-hus varierer fra 0,1 til 0,5 W/(m·K). Dette betyr at metallboksen til en CBB65-kondensator sprer varme omtrent 400 til 2000 ganger mer effektivt gjennom veggene enn plasthuset til en CBB60. Rent praktisk forblir CBB65s kjernetemperatur under belastning betydelig lavere enn en CBB60 ville være under samme elektriske påkjenning, noe som direkte forlenger levetiden og reduserer risikoen for termisk svikt.

Dette er grunnen til at CBB65-kondensatorer kan klassifiseres for 105°C maksimal driftstemperatur i høykvalitetsversjoner – metallkapslingen holder den interne filmtemperaturen på et overlevelsesnivå selv når den eksterne omgivelsen er ekstrem. En CBB60-kondensator installert i et utendørs kompressorskap vurdert til bare 85°C kan teknisk sett overleve ved romtemperatur, men vil få betydelig redusert levetid når omgivelsestemperaturer presser den mot taket kontinuerlig gjennom sommermånedene.

Sikkerhetsfunksjoner og feilmoduser

Sikkerhetsdesignfilosofien til CBB60- og CBB65-kondensatorene skiller seg merkbart, noe som igjen gjenspeiler deres respektive distribusjonsmiljøer.

Selvhelbredende film i begge typer

Både CBB60 og CBB65 kondensatorer bruker metallisert polypropylenfilm med selvhelbredende egenskaper. Når det oppstår et lokalt dielektrisk sammenbrudd – en mikroskopisk punktering i filmen – fordamper den tynne metallelektroden på det stedet øyeblikkelig på grunn av utladningsenergien, fjerner feilen og gjenoppretter isolasjonen. Denne mekanismen lar kondensatoren overleve tusenvis av mindre feilhendelser i løpet av levetiden uten katastrofale feil. Den selvhelbredende egenskapen er en delt styrke for alle filmkondensatorer i CBB-serien.

Trykkavlastningsventil i CBB65

CBB65 kondensatorer er forseglet i en aluminiumsboks med en innebygd trykkavlastningsventil , vanligvis plassert i bunnen av boksen eller integrert i lokket. Hvis interne gasser bygges opp på grunn av langvarig overspenning eller termisk nedbrytning, åpnes denne ventilen på en kontrollert måte, og slipper ut trykk og forhindrer at boksen sprekker voldsomt. Resultatet er en relativt sikker "open failure"-modus i stedet for en eksplosiv.

CBB60 plastkappede kondensatorer mangler denne ventilen. Under alvorlig overbelastning kan en CBB60 svelle, sprekke huset, eller i verste fall sprekke med mer brå kraft, spesielt hvis fyllharpiksen er utilstrekkelig eller eldes. Dette er en kjent feilmodus i dårlig ventilerte pumpemotorhulrom der kondensatorbytte er forsinket utover praktisk sikker levetid.

Utladningsmotstand

Mange CBB65-kondensatorer - spesielt de som selges i nordamerikanske HVAC-markeder - inkluderer en intern luftmotstand (vanligvis 10 kΩ til 20 kΩ) koblet over terminalene for å lade ut restspenning etter at enheten er koblet fra strøm. Dette er en kritisk sikkerhetsfunksjon for serviceteknikere som kan håndtere kondensatoren kort tid etter at systemet er slått av. Gjenværende ladning på en 440 VAC-kondensator på 40 µF kan være dødelig hvis den ikke utlades. CBB60-kondensatorer kan eller ikke inkluderer denne motstanden, avhengig av produsent og klasse.

Dual-Run kondensatorer: En CBB65-spesifikk funksjon

En betydelig produktkategori som finnes i CBB65-familien, men som ikke har noen reell ekvivalent i CBB60, er dobbeltløps kondensator (noen ganger merket "dobbel kondensator" eller "oval kondensator" i nordamerikanske markeder).

En dual-run CBB65-kondensator inneholder to uavhengige kondensatorelementer i en enkelt aluminiumsboks, som deler en felles terminal. De tre terminalene er vanligvis merket HERM (hermetisk kompressor), FAN (kondensatorviftemotor) og COM (vanlig) . Dette konsoliderer det som ellers ville vært to separate kondensatorer i én enhet, og sparer plass og kostnader i HVAC-utstyr.

Vanlige dual-run kondensatorkonfigurasjoner inkluderer verdier som:

• 35 µF 5 µF / 440 VAC (mellomstort boligdelt system)
• 45 µF 5 µF / 440 VAC (større boliger eller lett kommersielle)
• 55 µF 7,5 µF / 440 VAC (kompressor med høyere kapasitet)
• 80 µF 10 µF / 370 VAC (tung kommersiell kompressoroppstart)

Denne doble konfigurasjonen er fysisk bare praktisk i et metallboksformat fordi to separate viklede filmelementer trenger tilstrekkelig plass og termisk styring. Et plasthus i CBB60-stil vil ikke pålitelig støtte denne konfigurasjonen under høytemperaturkompressorforhold, noe som er enda en grunn til at CBB65-plattformen fortsatt er dominerende innen HVAC.

Sertifiseringsstandarder og samsvar

Både CBB60 og CBB65 kondensatorer er styrt av den kinesiske nasjonale standarden GB/T 3667 , som dekker AC-motorkondensatorer. Imidlertid gjenspeiler produktkategoriene de faller inn under den standarden deres forskjellige krav. Utover kinesiske standarder har kondensatorer som selges i globale markeder ytterligere sertifiseringer.

• CBB60 kondensatorer bærer vanligvis CE-merking for europeiske markeder og UL/CUL-sertifisering for Nord-Amerika når det brukes ved utskifting av pumpe og viftemotorer.
• CBB65 kondensatorer for det nordamerikanske VVS-markedet er underlagt UL 810 (Standard for kondensatorer) og må overholde UL-listede krav for bruk i oppført VVS-utstyr. Mange har også CSA- og RoHS-samsvarsmerker.

Når du erstatter kondensatorer i utstyr som opprinnelig var sertifisert med en spesifikk kondensatortype, kan erstatning av en ikke-sertifisert eller annen kategorikomponent teknisk ugyldiggjøre utstyrets sertifisering og skape ansvarsproblemer, spesielt i kommersielle installasjoner som er underlagt regelmessig inspeksjon.

Slik leser du merkingene på hver kondensator

Både CBB60 og CBB65 kondensatorer skriver ut sine nøkkelspesifikasjoner direkte på huset. Å forstå disse merkingene gjør det mulig å velge nøyaktig erstatning uten gjetting.

En typisk CBB60-kondensatoretikett kan lese:

CBB60 — 30 µF ± 5 % — 450 VAC — 50/60 Hz — 85 °C

En typisk CBB65-kondensatoretikett kan lese:

CBB65A — 45 5 µF ± 5 % — 440 VAC — 50/60 Hz — 105°C — P2 (utladningsmotstandsklasse)

"A"-suffikset i CBB65A indikerer vanligvis tilstedeværelsen av en intern utladningsmotstand. Den doble kapasitansverdien (f.eks. 45 5 µF) identifiserer den umiddelbart som en dual-run enhet. Spenningsklassifiseringen på 440 VAC og temperaturklassifiseringen på 105 °C bekrefter at den er klassifisert for kompressorservice.

Når du bytter ut en av kondensatorene, matching alle tre nøkkelparametrene – kapasitansverdi, spenningsklassifisering og temperaturklassifisering – er avgjørende. Bytte med lavere spenning eller lavere temperaturklassifisering er aldri akseptabelt. En høyere spenning eller høyere temperaturklassifisering er elektrisk sikker som erstatning, selv om fysiske dimensjoner også må verifiseres.

Levetidsforventninger og degraderingsmønstre

Kondensatorens levetid avhenger sterkt av driftstemperatur, spenningsspenning og driftssyklus. Både CBB60 og CBB65 er metalliserte filmtyper, som vanligvis varer lenger enn elektrolytiske kondensatorer i vekselstrømsmotordrift, men deres forventede levetid varierer på grunn av bruksforholdene.

CBB60 levetid

I typisk pumpemotor- eller viftemotorservice ved moderate omgivelsestemperaturer (under 40 °C), kan en CBB60-kondensator av høy kvalitet oppnå 30 000 til 50 000 driftstimer før det oppstår betydelig kapasitansdrift. I sesongbasert utstyr (som en bassengpumpe som går 8 timer per dag i løpet av en 6-måneders sesong), betyr dette omtrent 10 til 17 års bruk. Men i dårlig ventilerte innhegninger eller nær varmekilder kan dette falle kraftig - noen enheter svikter innen 3 til 5 år i høytemperaturpumpehus.

CBB65 Levetid

For HVAC-kompressorservice er en CBB65-kondensator i konstruksjon av god kvalitet vanligvis vurdert for 60 000 timer eller mer ved nominell temperatur. Imidlertid er virkelige HVAC-serviceforhold vanskelige for kondensatorer. Spenningsstøt fra strømnettet hendelser, gjentatte kompressorstarter og vedvarende drift ved omgivelsestemperaturer over 40°C kan redusere den effektive levetiden til 8 til 15 år i boligapplikasjoner. Dette er grunnen til at HVAC-serviceteknikere i varmt klima ofte anbefaler proaktiv kondensatorbytte hvert 7. til 10. år selv før synlig feil oppstår.

Kapasitansdrift er den vanligste degraderingsmodusen i begge typer. En kondensator som har mistet mer enn 10 % av den nominelle kapasitansen kan føre til at motoren trekker høyere strøm, går varmere og lider av redusert effektivitet – selv om den ikke har sviktet direkte. Å måle kapasitans med en kapasitansmåler under rutinemessig vedlikehold kan fange opp dette før det forårsaker kompressorfeil.

Utskiftbarhet: Kan du erstatte det ene med det andre?

Dette er et av de mest praktiske spørsmålene som dukker opp i felttjeneste og erstatningsscenarier.

Kort sagt: CBB65 kan erstatte CBB60 i de fleste applikasjoner, men CBB60 bør ikke erstatte CBB65 i kompressorapplikasjoner.

Hvis du trenger en erstatning for en pumpemotors CBB60-kondensator og en CBB65-enhet med matchende kapasitans og en høyere spenningsklassifisering er tilgjengelig, vil den fungere elektrisk og kan faktisk overgå originalen i lang levetid på grunn av dens bedre termiske egenskaper. Du må adressere terminaltypeforskjellen (skruterminal vs. ledning) med passende kontakter.

Å gå den andre veien - å installere en CBB60-kondensator i en HVAC-kompressorapplikasjon - er urådelig av flere grunner:

• CBB60s temperaturklassifisering (ofte 85°C) kan være utilstrekkelig for vedvarende kompressoromgivelsesforhold.
• Spenningsklassifiseringen (250 VAC vanlig på CBB60) er inkompatibel med 370–440 VAC kompressortjeneste.
• Ledninger er ikke egnet for vibrasjonsmiljøet til en kompressorenhet uten ekstra strekkavlastning.
• Ingen trykkavlastningsventil betyr en farligere feilmodus under termisk stress.
• Fraværet av en dual-run-konfigurasjon betyr at to separate enheter vil være nødvendig der en CBB65 dual-run-enhet vanligvis tjener.

Pris og tilgjengelighet

Fra et kommersielt innkjøpsperspektiv okkuperer CBB60- og CBB65-kondensatorer forskjellige markedsnivåer.

CBB60-kondensatorer er høyvolumskomponenter. En standard 20 µF / 450 VAC CBB60 fra en mellomlagsprodusent koster omtrent $0,80 til $2,50 per enhet i volumbestillinger. De er allment tilgjengelige fra elektronikkdistributører, leverandører av utstyrsdeler og online markedsplasser globalt.

CBB65-kondensatorer, spesielt dual-run typer for HVAC-bruk, krever høyere priser som gjenspeiler deres mer komplekse konstruksjon og materialer av høyere kvalitet. A 45 5 µF / 440 VAC dual-run CBB65 vanligvis koster $4 til $15 per enhet i detaljhandel, med merkede enheter fra store HVAC OEM-leverandører som noen ganger når $20 til $30. Forfalskede og substandard CBB65-kondensatorer er et dokumentert problem i markedet for HVAC-reservedeler – enheter med aluminiumsbokser, men utilstrekkelig intern konstruksjon, har forårsaket kompressorsvikt ved å drive ut av toleranse raskt eller svikte for tidlig under varme. Det anbefales å kjøpe fra anerkjente distributører og verifisere UL-oppføringsmerker.
