Hvordan kobler du til en CBB60-kondensator?

Det direkte svaret: Hvordan en CBB60 kondensator Kobler til

En CBB60-kondensator kobles parallelt over motorens hjelpe- (kjøre) vikling - ikke i serie med hovedstrømledningen. De to terminalene er ikke-polariserte, så det er ingen positiv eller negativ side å bekymre seg for. En terminal går til motorens hjelpeviklingsledning, og den andre kobles til linjespenningsterminalen (samme punkt som mater hovedviklingen). Dette skaper faseskiftet motoren trenger for å generere dreiemoment og kjøre effektivt.

For det vanligste scenariet - en enfaset pumpemotor med en ekstern kondensatorboks - lander den innkommende strømførende ledningen og motorens hjelpeledning på CBB60, mens nøytral kobles direkte til motorens felles terminal. Motoren går fordi strømmen gjennom kondensatoren leder forsyningsspenningen med omtrent 90 grader, og produserer det roterende magnetfeltet som en enfaset forsyning alene ikke kan skape.

Før du berører noen ledninger, slå av kretsbryteren, bekreft nullspenning ved motorterminalene med et multimeter, og lad ut kondensatoren gjennom en 20 000 ohm motstand. En ladet CBB60 vurdert til 450 VAC kan holde dødelig spenning i timer etter at strømmen er fjernet.

Hvorfor CBB60-kondensatoren finnes i kretsen

Enfase AC-motorer kan ikke selvstarte. En enfaset forsyning produserer et pulserende magnetfelt som reverserer retning 100 eller 120 ganger per sekund (avhengig av 50 Hz eller 60 Hz nettfrekvens), men har ingen iboende rotasjon. For å få rotoren til å snurre, trenger motoren to magnetiske felt som er forskjøvet i både rom og tid - som effektivt simulerer to-fase kraft.

CBB60-løpskondensatoren gir tidsforskyvningen. Fordi strømmen gjennom en kondensator leder spenningen over den med omtrent 90 grader, er strømmen i hjelpeviklingen ute av fase med strømmen i hovedviklingen. Disse to forskyvningsstrømmene skaper to romlig adskilte magnetfelt som sammen produserer en roterende effekt, trekker rotoren i bevegelse og opprettholder den gjennom hele driften.

I motsetning til en startkondensator - som kobles ut av kretsen med en sentrifugalbryter når motoren når omtrent 75 % av nominell hastighet - forblir CBB60 tilkoblet kontinuerlig under drift. Dette er grunnen til at den bruker metallisert polypropylenfilmkonstruksjon i stedet for elektrolytisk kjemi: den må tåle kontinuerlig AC-spenning uten å forringes. Vanlige CBB60-klassifiseringer for pumpemotorer spenner 6 µF til 100 µF , med spenningsklassifiseringer på 250 VAC eller 450 VAC.

Verktøy og materialer å samle før du starter

Å ha riktig utstyr for hånden før start forhindrer improvisasjon midt i jobben som fører til utrygge snarveier.

• Digitalt multimeter med vekselstrømsspenning og kapasitans (µF) målefunksjoner
• Utladningsmotstand: 20 000 ohm (20 kΩ) vurdert til 5W eller høyere , med isolerte ledninger
• Isolerte skrutrekkere (flathode og Phillips)
• Trådstripper og skrallekrympeverktøy
• Spadekoblinger dimensjonert for å passe CBB60-terminalene (vanligvis 6,3 mm hunnspade)
• Elektrisk tape eller selvklebende varmekrympeslange
• Klemmeamperemeter (for etterinstallasjon strømverifisering)
• Motorens koblingsskjema - trykt på merkeskiltet, på innsiden av terminaldekselet eller i motordokumentasjonen
• Gummisåle fottøy og spenningsklassifiserte isolerte hansker
• Lockout/tagout-enhet for effektbryteren hvis du arbeider i et delt eller kommersielt miljø

Fotografer eksisterende ledninger fra minst to vinkler før du fjerner noe. I overfylte koblingsbokser eller eksterne kondensatorkapslinger er dette bildet verdt mye mer enn å prøve å rekonstruere ledningene fra minnet.

Trinn-for-trinn tilkoblingsprosedyre for en pumpemotor

Denne prosedyren dekker den vanligste CBB60-installasjonen: en enfaset vannpumpe eller bassengpumpemotor, enten med en ekstern kondensatorkapsling eller med kondensatoren direkte inne i motorens koblingsboks. Den samme logikken gjelder for luftkompressorer, vaskemaskiner og HVAC-viftemotorer.

Trinn 1 — Kutt strømmen og bekreft nullspenning

Slå av strømbryteren som mater motoren. Bruk en låseenhet hvis tilgjengelig. Still multimeteret til AC-spenning og undersøk motorens inngangsterminaler. Lesingen må være 0 V før du fortsetter. Ikke stol på at en bryter eller tidtaker er i av-posisjon – verifiser direkte med måleren.

Trinn 2 — Tøm ut den eksisterende kondensatoren

Hold utladningsmotstanden i den isolerte kroppen. Berør én ledning til hver av kondensatorens terminaler samtidig og hold i minst 5 sekunder. Undersøk deretter over terminalene med multimeteret satt til likespenning – bekreft at avlesningen er på eller nær 0 V før du fjerner noen ledninger eller berører terminalene direkte.

Trinn 3 — Dokumenter den eksisterende ledningen

Ta klare bilder. Hvis ledningsfargene er tvetydige eller flere ledninger deler en terminal, påfør små maskeringstapeetiketter på hver ledning før du fjerner noe. Legg merke til hvilke ledninger som var koblet til hver kondensatorterminal og hvor de andre endene av disse ledningene går i kretsen.

Trinn 4 — Fjern den gamle kondensatoren

Trekk spadekontaktene av kondensatorterminalene. Hvis de er korrodert og motstår fjerning, bruk en isolert tang for å gripe koblingskroppen - trekk aldri i selve ledningen, da dette kan bryte krympen. Skru av eller løs monteringsbraketten og fjern den gamle kondensatoren. Sett det til side; ikke kortslutt terminalene eller plasser den løst i en metallverktøykasse.

Trinn 5 — Identifiser motorterminalene

Finn motorens rekkeklemme og match etikettene med koblingsskjemaet. For en tre-leder motor (mest vanlig konfigurasjon) er terminalene:

• Vanlig (C): Delt forbindelse mellom hoved- og hjelpeviklinger; kobles til nøytral
• Hoved (M eller R): Fri ende av hovedviklingen; kobles til nettspenning
• Start/løp (S): Fri ende av hjelpeviklingen; kobles til en terminal på CBB60

Hvis terminaletikettene mangler eller er uleselige, identifiser dem ved motstandsmåling. Mål motstand mellom alle tre ledningsparene. Paret med høyeste motstand er M–S (begge viklinger i serie). Paret med lavest motstand er C–M (hovedvikling alene, tyngre ledning). Mellommotstanden er C–S (alene hjelpevikling). Ledningen som er felles for de to laveste avlesningene er C.

Trinn 6 — Lag CBB60-tilkoblingene

Standardtilkoblingen for en kondensatordrevet enfasemotor:

• CBB60 terminal 1 → Motorens hjelpeviklingsterminal (S eller Z1)
• CBB60 terminal 2 → Nettspenningsterminal (L1, samme terminal som mater hovedviklingen)
• Nøytral (N) → Motorens felles (C) terminal direkte, ikke gjennom kondensatoren

Krymp ferske spadekoblinger på ledningsendene hvis de gamle er korrodert eller deformert. Skyv hver spadekobling helt inn på kondensatorterminalen til den sitter på plass med et klikk eller fast motstand. En kobling som kan fjernes med lett fingertrykk sitter ikke riktig.

Trinn 7 — Monter kondensatoren sikkert

Fest CBB60 i braketten eller stroppen slik at den ikke kan vibrere fritt. Motorvibrasjoner overført til en ikke-støttet kondensator sliter ut de interne ledningsforbindelsene over tid, og produserer til slutt en åpen kretsfeil. Sørg for at kondensatorhuset ikke kommer i kontakt med varme motoroverflater, skarpe metallkanter eller bevegelige deler som vifteblader eller remdrift.

Trinn 8 — Gjenopprett strøm og testdrift

Sett på plass terminaldekselet eller lukk kondensatorkapslingen. Gjenopprett strømmen på bryteren og observer motorstarten. Den skal nå full hastighet innen 1 til 3 sekunder uten å nøle, nynne eller gjentatte forsøk. For en pumpe bør vannstrømmen starte umiddelbart. Hvis motoren brummer uten å snurre, kutte strømmen umiddelbart - den trekker strøm med låst rotor (vanligvis 5 til 7 ganger normal kjørestrøm) og vil overopphetes og skade viklingene innen 20 til 30 sekunder.

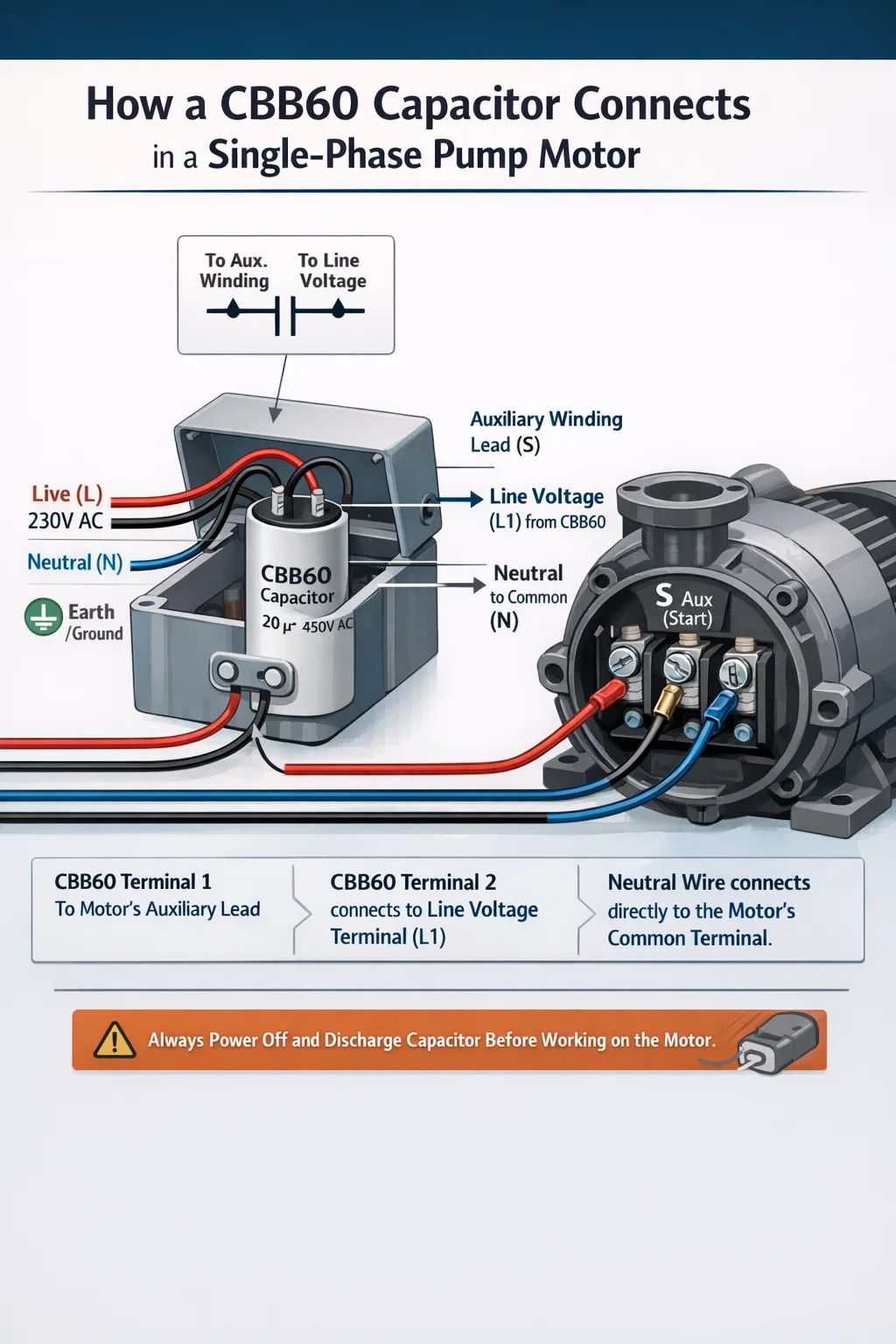

Koble CBB60 i et eksternt kondensatorkapsling

Mange enfasede pumpemotorer - spesielt overflatepumper, perifere pumper og nedsenkbare pumpekontrollbokser - monterer CBB60 i en separat plast- eller metallkapsling i stedet for inne i motorens egen koblingsboks. Dette arrangementet forenkler utskifting av kondensator og beskytter komponenten mot motorvarme.

Det eksterne kabinettet har vanligvis fire terminaler eller to par ledningsinngangspunkter. Ledningene inne følger dette arrangementet:

• Nettstrøm (L) går inn i skapet og kobles til en CBB60-terminal og går også gjennom til motorens hovedviklingsledning
• Motorens hjelpeviklingsledning kobles til den andre CBB60-terminalen inne i kabinettet
• Nettnøytral (N) går direkte gjennom til motorens felles terminal uten å berøre kondensatoren
• Jord/jord kobles til motorrammen og samhandler ikke med kondensatorkretsen

Når kapslingen er en forseglet eller halvforseglet enhet som selges som en komplett enhet, er CBB60 inne i den forhåndskoblet, og installatøren kobler kun til strømforsyningskablene og motorens flygende ledninger til de eksterne terminalene på boksen. I dette tilfellet er den eneste avgjørelsen å sikre at den nye CBB60 installert inne i esken samsvarer nøyaktig med den opprinnelige spesifikasjonen.

Noen eksterne bokser har plass til en spesifikk fysisk kondensatorstørrelse og terminalavstand. Mål den originale enhetens dimensjoner - høyde, diameter (for runde hus) og terminalavstand - før du bestiller en erstatning. En CBB60 med riktige elektriske klassifiseringer, men feil fysiske dimensjoner, passer kanskje ikke til monteringsbraketten selv om ledningene ville være identiske.

CBB60 tilkoblingskonfigurasjoner på tvers av forskjellige motortyper

Terminaletikettene og det fysiske arrangementet er forskjellig mellom motorprodusenter og applikasjoner, men det underliggende kretsforholdet er alltid det samme: CBB60 bygger bro over hjelpeviklingsbanen parallelt. Tabellen nedenfor viser de vanligste konfigurasjonene.

Lese motorens koblingsskjema for å finne de riktige terminalene

Motorens koblingsskjema fjerner gjetninger helt. Den er trykt på en etikett som er festet til motorhuset, inne i koblingsboksens lokk eller på et separat datablad. Å lære å trekke ut de to informasjonene du trenger - hvor hjelpeviklingsendene er og hvilken terminal som har linjespenning - tar mindre enn et minutt når du kjenner symbolene.

Kondensatorsymbol på motordiagrammer

CBB60 vises som to parallelle vertikale linjer av samme størrelse (ikke-polarisert AC-type). Én linje i symbolet kobles til symbolet for hjelpespole; den andre linjen kobles til linjespenningsbanen. Følg disse to koblingspunktene på diagrammet til de fysiske terminaletikettene på motoren, og det er de to CBB60-koblingspunktene dine.

Terminaletikettsystemer etter region

• IEC / Europeisk: Hovedviklingsklemmer U1, U2; hjelpeviklingsklemmer Z1, Z2. CBB60 kobles over Z1 og Z2 (eller Z1 til U1 i noen konfigurasjoner)
• Nord-Amerika: Terminaler merket T1, T2, T3 eller kalt Common, Run, Start. CBB60 kobler mellom Run og Start (eller Start og linjespenning)
• Kinesiske pumpemotorer (de fleste CBB60-applikasjoner): Fargekodede ledninger i stedet for merkede terminaler. Sort = hovedvikling, rød = hjelpevikling, gul-grønn = jord. CBB60 kobles mellom den røde ledningen og den svarte ledningen (linjeside)

Finne terminaler uten et diagram ved hjelp av motstandsmåling

På en tretrådsmotor uten tilgjengelig diagram, bruk multimeteret i ohm-modus for å måle motstand mellom alle tre ledningskombinasjonene:

• Registrer alle tre avlesningene: A–B, A–C, B–C
• Det høyeste motstandsparet er Main–Start (begge viklinger i serie). Eksempel: 23 Ω
• Det laveste motstandsparet er Common–Main (kun hovedvikling, tykkere ledning). Eksempel: 8 Ω
• Det midterste motstandsparet er Common-Start (kun hjelpevikling, tynnere ledning). Eksempel: 15 Ω
• Ledningen som vises i både den laveste og midtre avlesningen er vanlig (C)
• CBB60 kobles mellom Start (S) og linjeterminalen (samme ledning som hovedforsyningspunktet)

Denne metoden fungerer pålitelig på alle standard kondensatordrevne enfasemotorer uavhengig av merking, alder eller produksjonsland.

Kritiske ledningsfeil og deres konsekvenser

Hver av de følgende feilene gir et forutsigbart og diagnostiserbart resultat. Å kjenne dem på forhånd forhindrer omarbeiding, beskytter motoren og unngår sikkerhetsfarer.

Koble til CBB60 i serie med strømledningen

Plassering av kondensatoren mellom strømforsyningen og motorinngangen – i stedet for på tvers av hjelpeviklingen – begrenser strømmen motoren kan trekke gjennom kondensatorens impedans. Ved 50 Hz har en 25 µF kondensator en impedans på omtrent 127 ohm, som ved 230 V begrenser strømmen til under 1,8 A. En typisk 750 W pumpemotor krever 3 til 4 A for å kjøre. Motoren vil ikke starte eller stoppe under noen meningsfull belastning, og kondensatoren vil oppleve strømspenning utenfor designparameterne.

Bruker feil kapasitansverdi

Motordesignere beregner den nødvendige kapasitansen nøyaktig for hver viklingskonfigurasjon. En CBB60 20 % under nominell kapasitans reduserer startmomentet merkbart og får motoren til å gå varmere enn spesifisert. En kondensator 20 % over nominell verdi forårsaker for høy strøm gjennom hjelpeviklingen, overoppheting og forringelse av viklingsisolasjon raskere enn normalt. Tilpass alltid µF-verdien nøyaktig, eller hold deg innenfor ±5 % av spesifikasjonen på motorens merkeskilt.

Under-merket spenning

En 250 VAC-klassifisert CBB60 i et 230 V-system har bare 9 % spenningsmargin over nominell forsyning. Nettspenningsfluktuasjoner på ±10 % er standard i de fleste land. Under en høyspenningshendelse kan kondensatoren se 253 V - allerede over klassifiseringen. Installer en 450 VAC klassifisert CBB60 i enhver 230 V-applikasjon for å sikre tilstrekkelig margin mot både normal spenningsvariasjon og transiente pigger.

Løs spadekobling passer

En spadekontakt som ikke er helt på plass på CBB60-terminalen introduserer kontaktmotstand ved krysset. Under belastningsstrøm genererer denne motstanden varme som oksiderer kontaktflatene, og øker motstanden ytterligere i en destruktiv syklus. Det endelige resultatet er enten intermitterende motorstartatferd eller en brent kontakt. Hver spade bør kreve et fast håndtrykk for å sette seg og bør ikke kunne fjernes ved forsiktig rykking uten verktøy.

Hopp over kondensatorutladning

En CBB60 vurdert til 450 VAC kan beholde en ladning som nærmer seg den spenningen i timer etter at strømmen er koblet fra. Energien som er lagret i en 40 µF kondensator ladet til 400 V er 3,2 joule - nok til å forårsake en alvorlig brannskade eller hjertehendelse hvis den berøres over brystet. Berør aldri kondensatorterminaler, la dem komme i kontakt med hverandre, eller la verktøy bygge bro over dem uten først å fullføre utladningsprosedyren med motstanden og verifisere 0 V med multimeteret.

Kontrollere at CBB60-tilkoblingen er riktig etter oppstart

Tre raske kontroller etter gjenoppretting av strømmen bekrefter at installasjonen er elektrisk korrekt og at motoren fungerer innenfor spesifikasjonene.

Kontroll 1 — Rengjør motorstart

Motoren skal akselerere fra stillestående til full hastighet på 1 til 3 sekunder uten hørbar summing, nøling eller sliping. En summing uten akselrotasjon betyr at motoren er låst - kutt strømmen innen 5 sekunder for å forhindre viklingsskader og kontroller ledningene på nytt.

Sjekk 2 — Kjører strøm innenfor navneskiltet

Klem amperemeteret rundt den strømførende ledningen og mål kjørestrømmen etter 2 til 3 minutters drift under belastning. Avlesningen skal være på eller under full-last strømstyrke (FLA) på motorens navneskilt. En lesning mer enn 10 % over merkeskiltet FLA under normale belastningsforhold peker på en kapasitansfeil eller ledningsfeil som bør undersøkes før driften fortsetter.

Kontroll 3 — Spenning over CBB60-terminaler under drift

Mens motoren går, mål nøye AC-spenningen over de to CBB60-terminalene ved å bruke multimeteret satt til AC-spenning. I en korrekt kablet kondensatordrevet motor er denne spenningen vanligvis 1,1 til 1,5 ganger forsyningsspenningen — For en 230 V-forsyning, forvent å lese 250 til 340 V over kondensatorterminalene. Dette er normalt: det skyldes resonansinteraksjonen mellom kondensatoren og motorviklingsinduktansen. En avlesning nøyaktig lik eller lavere enn forsyningsspenningen kan indikere at kondensatoren ikke faktisk er i kretsen eller er koblet feil.

Velge riktig erstatning CBB60 før du foretar noen tilkoblinger

Det er enkelt å koble til en CBB60 riktig. Å koble til feil CBB60 riktig produserer fortsatt en sviktende eller underytende motor. Bekreft disse parameterne på erstatningsenheten før installasjon.

For enhver 230 V pumpe eller kompressorapplikasjon er den praktiske anbefalingen en CBB60 vurdert til riktig kapasitans med en 450 VAC spenningsklassifisering og 85°C eller høyere temperaturklassifisering . Denne kombinasjonen gir spenningsmarginen og den termiske overhøyden som den vanlige 250 VAC / 70°C-spesifikasjonen ikke gjør, spesielt for utendørs eller høydriftsinstallasjoner der omgivelsestemperaturene ofte overstiger 40°C rundt motorkabinettet.
