Hva er levetiden til en CBB60-kondensator?

Hvor lenge varer en CBB60-kondensator?

Levetiden til en CBB60-kondensator varierer vanligvis fra 8 til 12 år under normale driftsforhold, selv om mange enheter svikter tidligere - ofte innen 5 til 7 år - når de utsettes for varmestress, spenningstopper eller kontinuerlig høybelastningssykling. Under ideelle laboratorieforhold med kontrollert temperatur og nominell spenning, har noen CBB60-driftskondensatorer vist en driftslevetid på over 15 år. Imidlertid oppfyller virkelige installasjonsmiljøer sjelden disse ideelle parameterne.

CBB60 er en metallisert polypropylenfilmkondensator, mye brukt i enfase AC-motorer - spesielt for vannpumper, luftkompressorer, vaskemaskiner og bassengpumper. Dens rolle er å gi faseforskyvningen som trengs for å starte og kjøre motoren effektivt. Fordi den opererer kontinuerlig under vekselspenning, er degraderingen gradvis, men uunngåelig.

Å forstå levetiden til en CBB60-kondensator er avgjørende for vedlikeholdsplanlegging, kostnadsstyring og for å forhindre uventede motorfeil. En mislykket driftskondensator stopper ikke bare motoren - den kan føre til at motorviklingene overopphetes og brenner ut, noe som gjør en erstatning på $10 til en motorreparasjon på $200.

Hvilke faktorer bestemmer CBB60 kondensator Levetid

Ingen enkeltfaktor styrer hvor lenge en CBB60-driftskondensator varer. Levetid er det kumulative resultatet av termisk stress, spenningseksponering, fuktighet og bruksmønstre. Nedenfor er de mest kritiske variablene:

Driftstemperatur

Temperaturen er den mest ødeleggende kraften som virker på en CBB60-kondensator. De fleste CBB60-kondensatorer er klassifisert for en maksimal driftstemperatur på 70°C , med noen premiumvarianter vurdert til 85°C eller til og med 105°C. Tommelfingerregelen fra Arrhenius for kondensatordegradering sier at for hver 10°C økning i driftstemperaturen halveres kondensatorens levetid omtrent. En enhet designet for 12 år ved 40°C omgivelsestemperatur kan bare vare i 6 år i et 50°C miljø – og bare 3 år ved 60°C.

Utendørs pumpeapplikasjoner i varmt klima er spesielt sårbare. Kondensatorer montert i direkte sollys eller inne i dårlig ventilerte motorhus kan oppleve omgivelsestemperaturer 20–30 °C over lufttemperaturen, noe som dramatisk komprimerer levetiden deres.

Nominell spenning vs. faktisk driftsspenning

CBB60 kondensatorer er vanligvis vurdert til 250VAC eller 450VAC . Å kjøre en kondensator kontinuerlig ved eller nær dens nominelle spenningstak akselererer nedbrytning av dielektrisk film. Spenningstransienter - pigger forårsaket av svitsjing, lynnedslag eller ustabilitet i nettet - kan forårsake delvis utladning i filmlagene, og gradvis erodere det dielektriske materialet selv uten å forårsake umiddelbar feil.

Å installere en 450VAC-klassifisert CBB60 i et 230V-system gir en betydelig spenningsmargin som forlenger levetiden på en meningsfylt måte sammenlignet med å bruke en 250VAC-enhet i samme applikasjon.

Driftssyklus og startfrekvens

En CBB60-kondensator som brukes i en pumpe som starter og stopper 50 ganger per dag opplever mye mer stress enn en i en motor som går kontinuerlig i 8 timer. Hver startsyklus introduserer en innkoblingsstrømstøt og termisk syklus. Høyfrekvente startapplikasjoner - som trykktankbrønnpumper eller svømmebassengsystemer på tidtakere - kan tømme en kondensator i 3 til 5 år , uavhengig av dens nominelle levetid.

Fuktighet og miljøeksponering

Inntrengning av fuktighet i kondensatorhuset forårsaker elektrokjemisk korrosjon av den interne filmen og ledningsforbindelsene. CBB60-kondensatorer som brukes i våte miljøer - bassengpumpemotorer, vanningssystemer, utendørs kompressorer - trenger riktige IP-klassifiserte kabinetter. Uten tilstrekkelig forsegling kan fuktighet redusere levetiden med 30–50 % sammenlignet med tørre innendørs installasjoner.

Produksjonskvalitet og kapasitanstoleranse

Ikke alle CBB60-kondensatorer er produsert etter samme standard. Budsjettenheter fra uverifiserte leverandører bruker ofte tynnere dielektrisk film, polypropylen med lavere renhet og metallisering med endespray av lavere kvalitet. Disse enhetene kan begynne å vise betydelig kapasitansdrift - den primære indikatoren på aldring - innen 2–3 år. Premium CBB60-kondensatorer med ±5 % kapasitanstoleranse og UL/TÜV-sertifisering opprettholder generelt stabil ytelse mye lenger enn usertifiserte alternativer med ±10 % eller bredere toleranser.

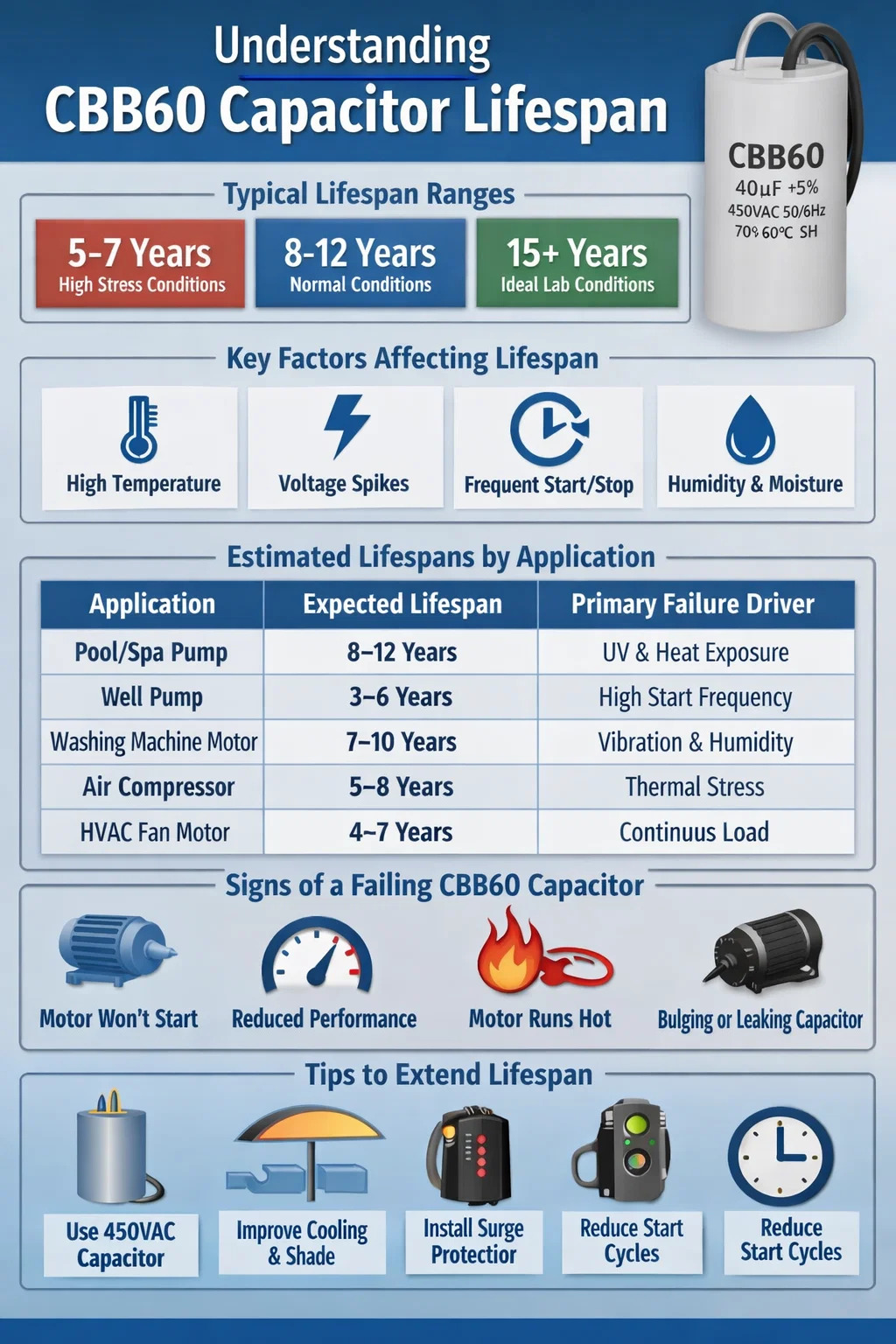

CBB60 kondensatorens levetid etter applikasjonstype

Ulike bruksområder utsetter CBB60-driftskondensatoren for forskjellige spenningsprofiler. Tabellen nedenfor oppsummerer forventet levetid på tvers av vanlige brukstilfeller:

Tegn på at en CBB60-kondensator svikter eller allerede har sviktet

Fordi en CBB60 kjørekondensator degraderes gradvis, er tidlige symptomer lett å gå glipp av. Innen motoren nekter å starte helt, kan det allerede ha blitt lagt betydelig belastning på motorviklingene. Gjenkjenning av tidlige advarselstegn gjør det mulig for proaktiv utskifting før sekundær skade oppstår.

Motoren sliter eller starter ikke

Det mest åpenbare symptomet. En motor som nynner høyt, men ikke snurrer, eller en som starter først etter flere forsøk, har nesten alltid å gjøre med en svak eller dødgangskondensator. I pumpeapplikasjoner manifesterer dette seg ofte som at pumpen lager en summende lyd uten vannstrøm.

Redusert motorytelse eller hastighet

En kondensator som har mistet betydelig kapasitans - for eksempel falt fra en nominell 25µF til 18µF - kan fortsatt tillate motoren å starte, men med redusert dreiemoment og effektivitet. En pumpe kan levere merkbart mindre trykk eller strømningshastighet. En luftkompressor kan ta lengre tid å nå driftstrykk. Disse ytelsesfallene tilskrives ofte mekanisk slitasje når den virkelige årsaken er kondensatorforringelse.

Motoren går varm

En sviktende CBB60-kondensator tvinger motoren til å trekke høyere strøm for å kompensere for redusert faseforskyvningseffektivitet. Denne overskuddsstrømmen manifesterer seg som forhøyet motortemperatur. Hvis et motorhus som normalt er varmt å ta på, har blitt for varmt til å holde, sjekk kondensatoren før du antar at motorlagrene eller viklingene er feil.

Fysisk skade synlig på kondensatoren

Inspiser kondensatoren direkte. Viktige visuelle indikatorer på feil inkluderer:

• Svulmende eller deformert plasthus
• Sprekker eller sprekker i huset
• Misfarging eller brennemerker rundt terminaler
• Oljeaktig rest eller lekkasje (sjelden i filmkondensatorer, men mulig ved ekstreme feil)
• Korroderte eller løse terminalforbindelser

Noen av disse fysiske tegnene indikerer at kondensatoren bør skiftes ut umiddelbart, uavhengig av om motoren er i gang.

Kapasitansmåling utenfor toleranse

Den definitive testen. Bruk et digitalt multimeter med kapasitansfunksjon eller en dedikert kondensatortester, mål den faktiske kapasitansen og sammenlign den med den nominelle verdien som er trykt på etiketten. En kondensator leser mer enn 10 % under den nominelle verdien bør betraktes som degradert og erstattet. En avlesning som er mer enn 20 % lav forklarer nesten sikkert motorytelsesproblemer. For eksempel er en 30µF CBB60 som leser 22µF langt forbi sin levetid.

Hvordan teste en CBB60 kjøre kondensator på riktig måte

Det er enkelt å teste en CBB60-kondensator med de riktige verktøyene og sikkerhetstiltakene. Kondensatoren lagrer ladning og må utlades trygt før håndtering.

Trinn-for-trinn testprosedyre

1. Koble fra strømmen til motoren og vent i minst 60 sekunder.
2. Utlad kondensatoren ved å kort koble til en 20 000 ohm motstand over terminalene - aldri kortslutt den direkte.
3. Fjern kondensatoren fra kretsen ved å koble fra ledningene.
4. Sett multimeteret til kapasitansmodus (µF).
5. Koble målerprobene til kondensatorterminalene (polaritet spiller ingen rolle for AC-filmkondensatorer).
6. Les den målte verdien og sammenlign med vurderingen som er trykt på kondensatoretiketten.
7. Erstatt hvis den målte verdien er mer enn 10 % under merkeverdien.

For en 40µF CBB60 er det akseptable området vanligvis 36µF til 44µF . En avlesning på 33µF signaliserer degradering. En avlesning på 15µF indikerer nesten total kondensatorfeil.

Noen HVAC-teknikere og motorspesialister tester også for ekvivalent seriemotstand (ESR), som øker etter hvert som den dielektriske filmen eldes. Høy ESR selv i en enhet med akseptabel kapasitans kan fortsatt forårsake ytelsesproblemer - selv om denne testen krever en dedikert ESR-måler i stedet for et standard multimeter.

Hvordan forlenge levetiden til en CBB60-kondensator

Flere enkle fremgangsmåter kan forlenge levetiden til en CBB60-kondensator på en meningsfylt måte, forsinke erstatningskostnader og redusere uplanlagt nedetid.

Overvurder spenningen

For alle 230V-applikasjoner, bruk en 450VAC-klassifisert CBB60 i stedet for en 250VAC-enhet. Den ekstra spenningshøyden reduserer dielektrisk stress dramatisk. Kostnadsforskjellen er minimal - typisk $1 til $3 - mens levetidsfordelen kan måles i år.

Forbedre termisk styring

Der det er mulig, installer motoren og kondensatoren på skyggefulle, ventilerte steder. Å legge til et enkelt skyggedeksel over en utendørs pumpemotor kan redusere omgivelsestemperaturen med 10–15 °C, noe som ifølge Arrhenius-forholdet kan doble kondensatorens funksjonelle levetid. Sørg for at motorkapslene har tilstrekkelig luftstrøm og ikke er fullpakket med isolasjonsmateriale som fanger varmen.

Bruk en overspenningsbeskytter eller varistor

Installering av en metalloksidvaristor (MOV) eller overspenningsbeskytter for hele kretsen oppstrøms for motoren beskytter CBB60 mot spenningstransienter. Dette er spesielt viktig i områder med hyppige tordenvær eller ustabil nettstrøm. En MOV klemmer spenningstopper før de kan belaste kondensatorens dielektriske film.

Reduser unødvendige startsykluser

For brønnpumpesystemer reduserer økning av trykktankvolumet antallet daglige startsykluser. En trykktank med riktig størrelse kan kutte daglige starter fra 80 til færre enn 20, noe som forlenger kondensatorens levetid betydelig. For bassengpumper oppnår det samme fordelen å kjøre lengre enkeltsykluser i stedet for flere korte.

Planlegg proaktiv erstatning

I stedet for å vente på feil, bytt ut CBB60-kondensatorer på en forebyggende tidsplan. For bruk med høy driftssyklus er det fornuftig å bytte hvert 5. år. For sesongbaserte pumper, hvert 8.–10. år. En CBB60-kondensator koster vanligvis mellom $5 og $25 avhengig av kapasitans og spenningsklassifisering - en brøkdel av kostnadene for en motorviklingsreparasjon eller full motorutskifting forårsaket av en defekt kondensator.

Velge en erstatning CBB60-kondensator

Når du erstatter en mislykket CBB60, er det avgjørende å matche spesifikasjonene riktig. Bruk av feil kapasitansverdi - selv litt - påvirker motorens startmoment og kjøreeffektivitet. Bruk av en underdimensjonert spenningsklasse risikerer for tidlig svikt i den nye enheten.

Nøkkelspesifikasjoner for å matche

• Kapasitans (µF): Må samsvare nøyaktig eller holde seg innenfor ±5–10 % av den opprinnelige verdien. Vanlige CBB60-verdier varierer fra 1µF til 100µF. Ikke bytt ut en annen verdi uten å konsultere motorprodusentens spesifikasjoner.
• Spenningsklassifisering (VAC): Må være lik eller overgå den opprinnelige vurderingen. Oppgradering fra 250VAC til 450VAC i et 230V-system er akseptabelt og fordelaktig.
• Frekvens: Bekreft 50Hz eller 60Hz kompatibilitet avhengig av nettfrekvensen din.
• Fysisk størrelse: Erstatningen må fysisk passe til kondensatorens monteringsbrakett. CBB60-kondensatorer kommer i ovale, runde og rektangulære hus med varierende dimensjoner.
• Temperaturvurdering: For varme omgivelser, velg en enhet klassifisert til 85°C eller 105°C i stedet for standard 70°C.
• Sertifisering: Se etter UL-, CE- eller TÜV-merker som minimumsindikatorer for kvalitetssikring.

Unngå fristelsen til å kjøpe det billigste tilgjengelige alternativet. Umerkede CBB60-kondensatorer som selges til ekstremt lave priser har ofte kapasitansverdier som driver utenfor toleransen innen ett til to år, og starter feilsyklusen raskt på nytt. Å investere i en kvalitetsenhet fra en anerkjent produsent – ​​som Vishay, Kemet, Epcos eller Shengye – gir bedre pålitelighet og en ekte 8–12 års levetid.

CBB60 vs. andre kjørekondensatortyper: Hvordan levetid sammenlignes

CBB60 er en metallisert polypropylenfilmkondensator. Å forstå hvordan den kan sammenlignes med andre teknologier bidrar til å kontekstualisere forventningene til levetiden.

CBB60s polypropylenfilmkonstruksjon gir den en betydelig levetidsfordel i forhold til tradisjonelle elektrolytiske eller oljefylte papirkondensatorer. Dens nøkkelfunksjon - selvhelbredende evne — betyr at mindre dielektriske sammenbrudd forårsaket av spenningstopper automatisk repareres gjennom lokal fordamping av det tynne metalllaget, slik at kondensatoren kan fortsette å fungere etter hendelser som permanent vil ødelegge andre kondensatortyper.

Vanlige CBB60-kondensatorfeilmoduser forklart

Å forstå hvordan CBB60-kondensatorer svikter hjelper til med å forutsi slutten av levetiden og skille mellom gradvis nedbrytning og plutselig katastrofal svikt.

Gradvis tap av kapasitans

Den vanligste feilmodusen. Over år med drift gjennomgår den metalliserte polypropylenfilmen langsom elektrokjemisk nedbrytning. Metalliseringslaget - typisk aluminium eller sink - oksiderer gradvis og trekker seg tilbake fra filmkantene innover, og reduserer det effektive platearealet og dermed kapasitansen. Denne prosessen akselererer med varme. En CBB60 som starter livet ved 25µF, kan drive til 22µF etter 5 år og 18µF etter 10 år i varme omgivelser.

Åpen kretsfeil

Når en CBB60 feiler å åpne, gir den null kapasitans. Motoren mottar ingen faseskifthjelp og nekter vanligvis enten å starte eller starter veldig sakte med overdreven nynning. Åpne feil er ofte forårsaket av utmattelsesbrudd i de interne ledningsforbindelsene, terminalkorrosjon eller fullstendig utmatting av den selvhelbredende reserven etter for mange spenningstransienter.

Kortslutningsfeil

Mindre vanlig, men mer farlig. En kortsluttet CBB60 skaper en bane med lav motstand over vekselstrømforsyningen, og trekker svært høy strøm som kan utløse strømbrytere, skade ledninger eller ødelegge motorens startviklinger i løpet av sekunder. Kortslutningsfeil i filmkondensatorer er oftest forårsaket av katastrofale overspenningshendelser - lynnedslag, alvorlige strømstøt - som overvelder den selvhelbredende mekanismen og slår permanente ledende baner gjennom den dielektriske filmen.

Thermal Runaway

En spesifikk feilbane der intern varmegenerering – forårsaket av økende ESR etter hvert som kondensatoren eldes – akselererer nedbrytningen ytterligere, som igjen genererer mer varme. Denne positive tilbakemeldingssløyfen kan forårsake rask feilprogresjon. Det er mest vanlig i kondensatorer som allerede opererer nær taket for temperaturklassifisering. Termisk løping produserer ofte det karakteristiske bulende eller sprukne huset som sees på mislykkede enheter.

Vedlikeholdsplananbefalinger for CBB60-kondensatorer

Proaktivt vedlikehold av CBB60 kjørekondensatorer er enkelt og tar mindre enn 15 minutter per inspeksjon. Investeringen av tid er langt mindre enn kostnadene og forstyrrelsen av uventet utstyrsfeil.

Årlig inspeksjon (alle søknader)

• Inspiser visuelt for fysisk skade, deformasjon eller misfarging
• Kontroller klemmeforbindelser for korrosjon eller løshet
• Legg merke til eventuelle endringer i motorens startadferd eller ytelse
• Kontroller at ventilasjonen er uhindret

Hvert tredje år (High-Duty eller utendørs bruksområder)
