Hva betyr CBB60 på en kondensator?

Den direkte betydningen av CBB60 på en kondensator

På en elektrisk komponent, begrepet CBB60 er en kinesisk industristandardkode (GB) som identifiserer det spesifikke dielektriske materialet og funksjonskategorien til kondensatoren. På vanlig engelsk representerer CBB60 en motordrevet kondensator av metallisert polypropylenfilm formet i et sylindrisk hus. Denne komponenten er spesielt designet for å forbli i en vekselstrømskrets kontinuerlig mens en motor kjører, og gir nødvendig faseskift for å opprettholde motorens dreiemoment og effektivitet.

Selve koden er en alfanumerisk forkortelse der hver bokstav har en spesifikk teknisk vekt angående den interne konstruksjonen og bruken av enheten. I motsetning til startkondensatorer som slår ut av kretsen når en motor når hastighet, CBB60 kondensator er bygget for holdbarhet og kontinuerlig elektrisk drift.

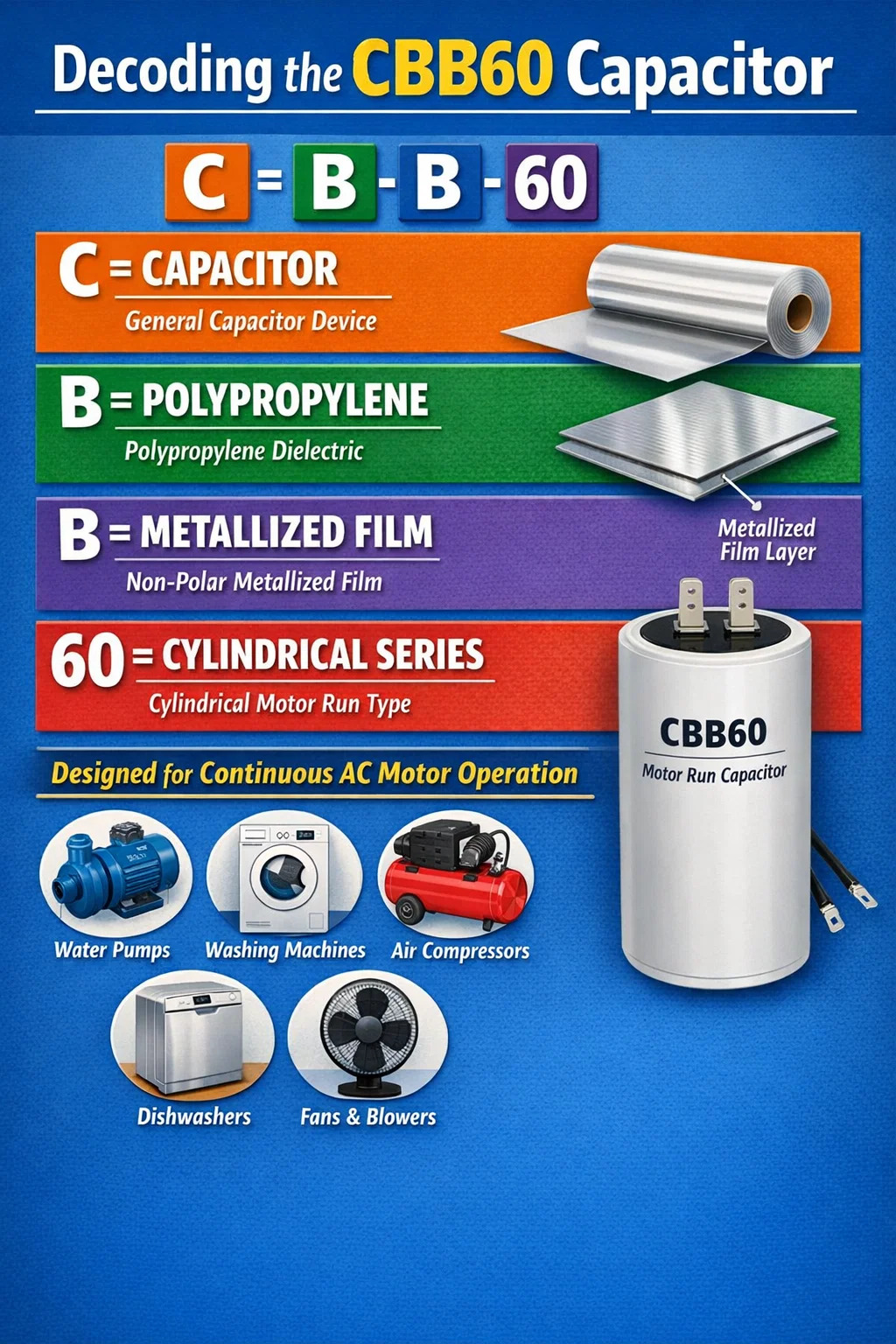

Dekoding av den alfanumeriske sekvensen til CBB60

For å forstå hva som gjør en CBB60 unik sammenlignet med andre kondensatorer som CBB61 eller CBB65, må man bryte ned de individuelle tegnene som brukes i navnekonvensjonen. Denne standarden er bredt adoptert av produsenter globalt for å sikre kompatibilitet og sikkerhet på tvers av forskjellige AC-motordrevne apparater.

"C"-sammenbruddet

Den første bokstaven står for Kondensator . Dette er den universelle identifikatoren for en komponent som lagrer en elektrisk ladning i et elektrostatisk felt. I sammenheng med en vekselstrømsmotor brukes denne ladningen til å skape et magnetfelt som er "utakt" med hovedkraftledningen, som kreves for at enfasemotorer skal snurre.

Den første "B"-sammenbruddet

Den andre bokstaven indikerer Dielektrisk materiale . I dette tilfellet står "B" for Polypropylen . Dette materialet er valgt for CBB60-kondensatoren fordi det har en ekstremt lav spredningsfaktor og høy isolasjonsmotstand. Dette gjør at kondensatoren kan håndtere høye frekvenser og opprettholde en stabil kapasitans selv når den interne temperaturen stiger under lange timer med motordrift.

Den andre "B"-sammenbruddet

Det tredje brevet beskriver Ikke-polar metallisert film . Det betyr at kondensatoren ikke har en positiv eller negativ ledning, noe som gjør den trygg for AC-kretser (vekselstrøm). Det "metalliserte" aspektet refererer til et tynt lag av metalldamp avsatt direkte på polypropylenfilmen, som gir "selvhelbredende" evne - hvis det oppstår en liten kortslutning inni, fordamper metalllaget og fjerner feilen uten å ødelegge hele enheten.

"60"-sammenbruddet

Sifrene "60" representerer Modellserie eller søknadsskjemafaktor. I industrien betegner "60" vanligvis et sylindrisk plast- eller aluminiumsskall med enten ledninger eller spadeterminaler, som hovedsakelig brukes til motordrevne applikasjoner i apparater som pumper, vaskemaskiner og kompressorer.

Kjernefunksjonalitet i AC-motorer

A CBB60 kondensator er avgjørende for enfasede induksjonsmotorer. Fordi en enfaset AC-kilde ikke naturlig produserer et roterende magnetfelt, ville motoren ganske enkelt sitte og vibrere uten hjelp av en kondensator. CBB60 skaper et sekundært magnetfelt ved å forsinke strømmen i hjelpeviklingen.

Bruksområdene for denne spesifikke modellen er enorme på grunn av dens robuste design. Vanlige eksempler inkluderer:

• Vannpumper (husholdnings- og industrivanning).
• Vaskemaskiner og sentrifugerer.
• Små luftkompressorer.
• Oppvaskmaskiner og søppeltømming.
• Høyhastighets gulvvifter.

Tekniske spesifikasjoner og datasammenligning

Ved utskifting av en CBB60 kondensator , bare å kjenne modellkoden er ikke nok. Du må samsvare med de elektriske klassifiseringene som er trykt på etiketten. Bruk av en kondensator med feil spenning eller mikrofarad (µF) klassifisering kan føre til motorutbrenthet eller kondensatoreksplosjon.

Hvordan identifisere en sviktende CBB60-kondensator

Fordi a CBB60 kondensator er en driftskondensator, resulterer dens feil ofte i en motor som er treg, bråker eller ikke starter under belastning. I motsetning til elektroniske komponenter som kanskje ikke viser noen ytre tegn, svikter filmkondensatorer ofte på synlige måter.

Visuelle og hørbare røde flagg

Hvis du mistenker at apparatet ditt svikter, se etter følgende ledetråder relatert til kondensatoren:

• Det sylindriske huset er svulmende eller "sopp" øverst eller nederst. Dette indikerer internt gasstrykk fra en elektrisk feil.
• Oljeaktig eller klebrig rest som lekker fra terminalene. Mens CBB60 kondensatorer ofte er "tørre" (fylt med harpiks), inneholder noen varianter olje som kan lekke under ekstrem varme.
• Motoren brummer høyt, men snurrer ikke. Hvis du gir motoren et manuelt dytt og den begynner å snurre, er kondensatoren sannsynligvis død.
• Hyppig "utløsning" av effektbryteren eller termisk overbelastningsbeskyttelse på motoren.

Sikkerhet og vedlikeholdspraksis

Håndtere evt CBB60 kondensator krever streng overholdelse av sikkerhetsprotokoller. Kondensatorer lagrer strøm selv etter at strømkilden er koblet fra. Før du berører terminalene på en CBB60, må du tømme den ved å bruke en høy-watt motstand eller et spesialisert utladningsverktøy på tvers av terminalene. Bare å kortslutte terminalene med en skrutrekker kan forårsake en lysbue og skade den interne folien til kondensatoren.

Når du bytter ut enheten, sørg for at den nye CBB60 har samme mikrofarad-klassifisering (f.eks. 40 µF ) og en spenningsklassifisering som er lik eller høyere enn originalen (f.eks. hvis originalen var 400VAC, er en 450VAC-enhet en sikker oppgradering). Bruk aldri lavere spenningsklassifisering, da det vil føre til umiddelbar feil.
