Hva er en CBB60-kondensator?

Direkte definisjon av en CBB60-kondensator

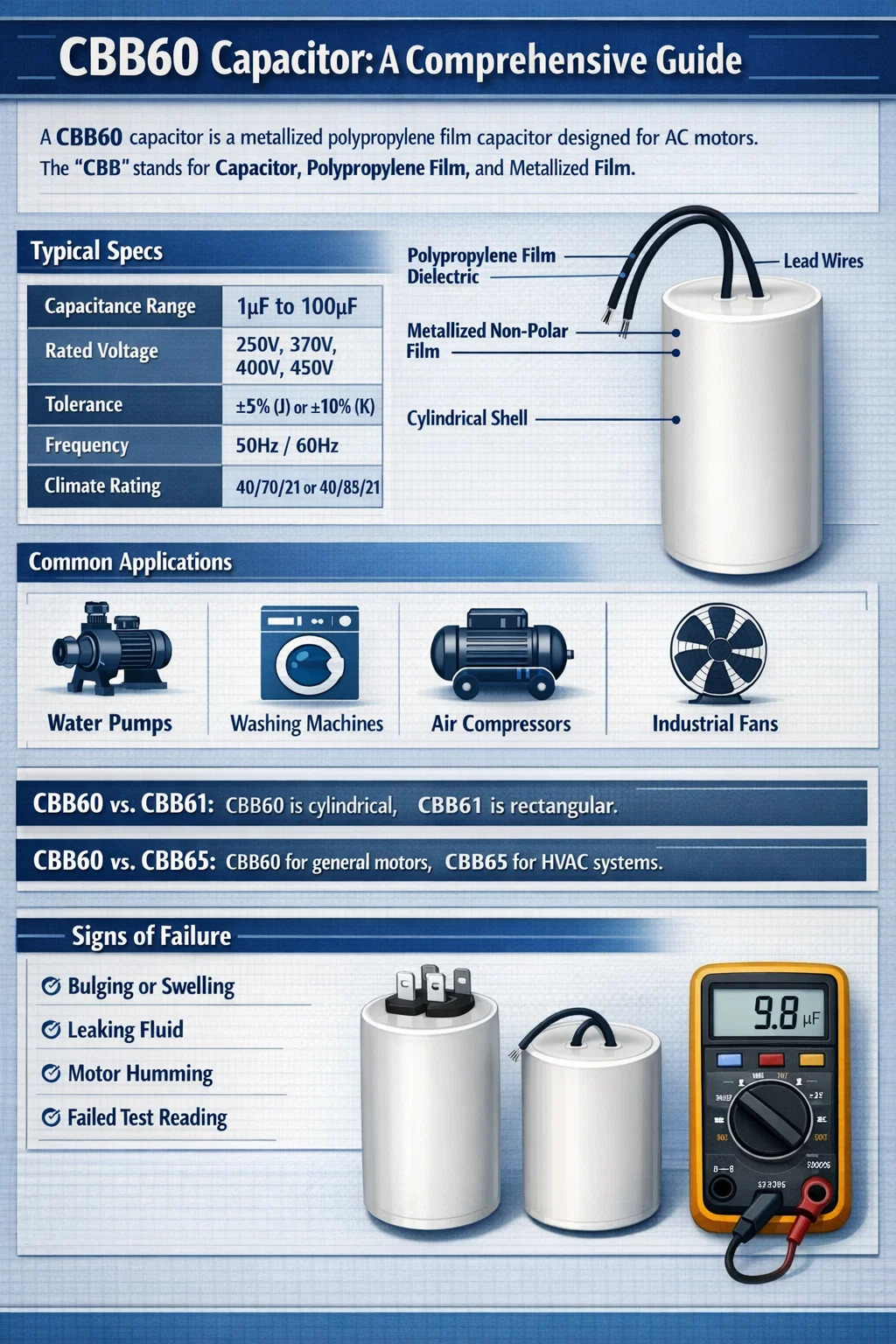

A CBB60 kondensator er en spesialisert type metallisert polypropylenfilmkondensator designet primært for AC-motorapplikasjoner. Betegnelsen "CBB" står for materialsammensetningen: "C" for kondensator, "B" for polypropylenfilm dielektrisk, og den andre "B" for ikke-polar metallisert film. Disse kondensatorene er offisielt klassifisert som driftskondensatorer, noe som betyr at de forblir i kretsen mens motoren er i drift for å opprettholde dreiemomentet og forbedre effektiviteten.

Konstruert i et sylindrisk plast- eller aluminiumsskall, er CBB60 preget av sine selvhelbredende egenskaper og høye isolasjonsmotstand. Det finnes oftest i husholdningsapparater som vaskemaskiner, vannpumper og luftkompressorer, og håndterer vanligvis spenninger mellom 250V AC og 450V AC.

Tekniske spesifikasjoner og konstruksjon

CBB60 bruker et tynt lag av metall (ofte aluminium eller sink) vakuumavsatt direkte på overflaten av en polypropylenfilm. Denne utformingen gjør at kondensatoren kan være "selvhelbredende", noe som betyr at hvis et dielektrisk sammenbrudd oppstår på grunn av en spenningstopp, fordamper det tynne metalliserte laget rundt feilpunktet, isolerer feilen og lar kondensatoren fortsette å fungere.

Nøkkelytelsesparametere

For å sikre levetiden til en AC-motor, må CBB60 oppfylle spesifikke industrielle standarder. Nedenfor er de typiske tekniske datapunktene som finnes på en standard CBB60-enhet:

Vanlige bruksområder for CBB60-kondensatorer

Den primære hensikten med en CBB60-kondensator er å hjelpe enfase AC-motorer. I disse systemene kan ikke en enkelt fase av kraft skape det roterende magnetiske feltet som er nødvendig for å starte eller jevnt kjøre en motor. Kondensatoren skaper et faseskift i hjelpeviklingen, og simulerer en andre fase.

Du vil finne CBB60 kondensatorer brukt i følgende utstyr:

• Vannpumper: Viktig for dypbrønnpumper og hagevanningssystemer for å opprettholde konstant dreiemoment.
• Vaskemaskiner: Brukes for å lette toveis rotasjon av trommelen eller agitatoren.
• Luftkompressorer: Hjelper motoren med å overvinne mottrykket av trykkluft under oppstart.
• Industrivifter: Gir stabil drift for store avtrekks- og ventilasjonsmotorer.

Skille CBB60 fra andre kondensatorer

Det er viktig for vedlikeholdspersonell å skille CBB60 fra andre vanlige typer som CBB61 eller CBB65 for å unngå utstyrsfeil.

CBB60 vs. CBB61

Mens begge er polypropylenkondensatorer, er CBB61 typisk rektangulær og brukes til mindre belastninger som takvifter. CBB60 er sylindrisk og håndterer de høyere strømkravene til større apparater som pumper.

CBB60 vs. CBB65

CBB65 er vanligvis innkapslet i et ovalt eller rundt aluminiumshus og er spesielt designet for klimaanlegg (HVAC)-systemer. CBB60-kondensatorer er mer allsidige og brukes i et bredere utvalg av motordrevne husholdningsapparater for generell bruk.

Sikkerhets- og vedlikeholdsindikatorer

Over tid vil en CBB60-kondensator degraderes på grunn av varme og elektrisk stress. Å identifisere en sviktende enhet tidlig kan forhindre skade på motorviklingene, som er betydelig dyrere å erstatte enn selve kondensatoren.

Se etter disse konstruktive tegnene på feil:

1. Fysisk utbuling: Hvis den sylindriske toppen av CBB60 virker avrundet eller hoven, har det indre trykket økt på grunn av feil.
2. Lekker væske: Mens mange CBB60-er er "tørre" (harpiksfylte), inneholder noen olje. Enhver væskelekkasje er et tegn på en kompromittert tetning.
3. Motorbrumming: Hvis motoren brummer, men ikke snur, har CBB60 sannsynligvis mistet kapasitansverdien (µF) og kan ikke lenger gi den nødvendige faseforskyvningen.
4. Testing: En sunn CBB60 bør lese innenfor ±5 % av dens nominelle mikrofarad-verdi (µF) når den testes med et multimeter.
